Задвижка шиберная DN.ru GVKR3131M-1W-Fb-S Ду50 Ру10/16 Pp10 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал

Артикул: D040-07233

О товаре

Артикул:
D040-07233
Бренд:
DN.ru
Страна производитель:
Россия
Тип задвижки:
Шиберная
Серия:
GVKR
Диаметр условный:
Ду50 мм
Ду25 мм
Ду32 мм
Ду40 мм
Ду65 мм
Ду80 мм
Ду100 мм
Ду125 мм
Ду150 мм
Ду200 мм
Ду250 мм
Ду300 мм
Ду350 мм
Ду400 мм
Ду450 мм
Ду500 мм
Ду600 мм
Ду700 мм
Ду800 мм
Ду900 мм
Ду1000 мм
Ду1200 мм
Давление условное:
10/16 бар
1.6 бар
10 бар
16 бар
2 бар
2.5 бар
3 бар
4 бар
5 бар
6 бар
6.3 бар
7 бар
7/10 бар
8 бар
Строительная длина:
48 мм
Температура рабочей среды, max:
260 ℃
Тип присоединения:
межфланцевый
не указано
под склейку
Фланцевый
Класс материала корпуса:
нержавеющая сталь
Пластик
сталь
чугун
Конструкция шпинделя:
выдвижной
невыдвижной
Уплотнение:
Металл
Направление потока:
одностороннего действия
Тип управления:
ручной
не указано
голый шток
пневмопривод
Редуктор
штурвал
электропривод
Наличие концевых выключателей:
нет
есть
Все характеристики
на 2026-12-31
45 169,28
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка шиберная с уплотнением «металл-металл» предназначена для полного перекрытия или регулирования потока рабочей среды в магистральных и технологических трубопроводах, перемещающих вязкие, порошкообразные, загрязненные или агрессивные рабочие среды, в том числе при повышенных температурных режимах.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. Закрытие задвижки происходит при вращении штурвала по часовой стрелке, открытие — при вращении штурвала против часовой стрелки.

Общие параметры задвижки шиберной DN.ru GVKR3131M-1W-Fb-S Ду50 Ру10/16 Pp10 WENZ:

  • Тип задвижки - Шиберная
  • Диаметр номинальный DN - 50 мм
  • Давление номинальное PN - 10/16 бар
  • Максимальное рабочее давление Рр - 10 бар
  • Температура рабочей среды - от -30°С до + 260°С
  • Тип присоединения - межфланцевый
  • Класс герметичности по ГОСТ 9544-2015 - "B"
  • Материал корпуса - Нержавеющая сталь CF8/AISI 304/12Х18Н9Л
  • Материал запорного органа - нержавеющая сталь
  • Строительная длина - 48 мм
  • Класс материала корпуса - нержавеющая сталь
  • Управление - ручное/штурвал/маховик
  • Конструкция шпинделя - выдвижной
  • Тип уплотнения - Металл
  • Вес - 6 кг
  • Страна производитель - Россия

Задвижка шиберная DN.ru GVKR3131M-1W-Fb-S Ду50 Ру10/16 Pp10 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал

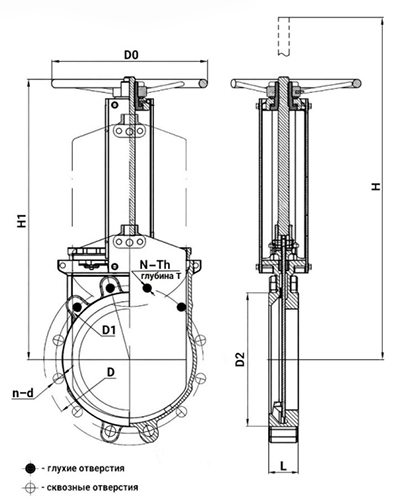

Габаритные и установочные размеры задвижки шиберной DN.ru GVKR3131M-1W-Fb-S Ду50 Ру10/16 Pp10 WENZ:

  • DN - 50 мм
  • L - 48 мм
  • D - 165 мм
  • D1 - 125 мм
  • D2 - 99 мм
  • D0 - 180 мм
  • H1 - 260 мм
  • T - 12 мм
  • d - 18 мм
  • n - 4 шт
  • N - 4 шт
Задвижка шиберная DN.ru GVKR3131M-1W-Fb-S Ду50 Ру10/16 Pp10 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал

Эскиз задвижки шиберной DN.ru GVKR3131M-1W-Fb-S Ду50 Ру10/16 Pp10 WENZ

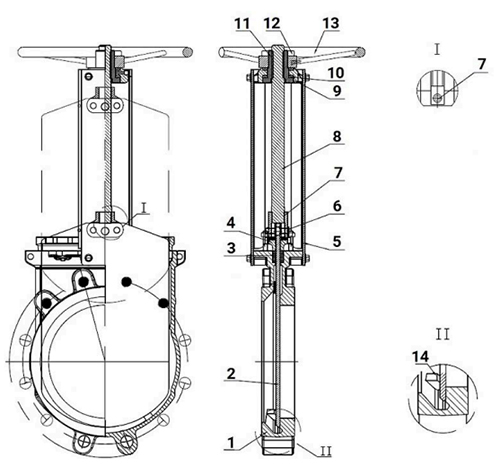

Материалы задвижки шиберной DN.ru GVKR3131M-1W-Fb-S Ду50 Ру10/16 Pp10 WENZ:

№ Наименование детали Материал
1 Корпус нержавеющая сталь CF8/AISI 304 (аналог 12Х18Н9Л)
2 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Набивка PTFE
4 Прижимной фланец сальника нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5 Стойка сталь Q235 (аналог Ст3)
6 Штифт сталь 45
7 Патрон сталь WCB (аналог 25Л)
8 Шпиндель нержавеющая сталь AISI 304 (аналог 08Х18Н10)
9 Верхний узел стойки чугун GGG40 (аналог ВЧ40)
10 Подшипник сталь GCr15 (аналог ШХ15)
11 Гайка латунь
12 Крышка сталь Q235 (аналог Ст3)
13 Штурвал чугун GGG40 (аналог ВЧ40)
14 Клин нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
Задвижка шиберная DN.ru GVKR3131M-1W-Fb-S Ду50 Ру10/16 Pp10 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал

Эскиз материалов задвижки шиберной DN.ru GVKR3131M-1W-Fb-S Ду50 Ру10/16 Pp10 WENZ
