Задвижка шиберная DN.ru GVKN3131M-1W-Fb-S Ду80 Ру16 WENZ односторонняя, межфланцевая, шпиндель - невыдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал

Задвижка шиберная DN.ru GVKN3131M-1W-Fb-S Ду80 Ру16 WENZ односторонняя, межфланцевая, шпиндель - невыдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал
Артикул: D040-09979

О товаре

Артикул:
D040-09979
Бренд:
DN.ru
Страна производитель:
Россия
Тип задвижки:
Шиберная
Серия:
GVKN
Таблица фигур:
не указано
Диаметр условный:
Ду80 мм
Ду50 мм
Ду65 мм
Ду100 мм
Ду125 мм
Ду150 мм
Ду200 мм
Ду250 мм
Ду300 мм
Ду350 мм
Ду400 мм
Ду450 мм
Ду500 мм
Ду600 мм
Ду700 мм
Ду800 мм
Ду900 мм
Ду1000 мм
Ду1200 мм
Давление условное:
16 бар
не указано
10 бар
10/16 бар
2 бар
2.5 бар
3 бар
4 бар
5 бар
6 бар
7 бар
7/10 бар
8 бар
Температура рабочей среды, max:
500 ℃
Тип присоединения:
межфланцевый
не указано
Фланцевый
Класс материала корпуса:
нержавеющая сталь
сталь
чугун
Конструкция шпинделя:
выдвижной
не указано
невыдвижной
Клин:
не указано
необрезиненный
обрезиненный
однодисковый
Уплотнение:
Металл
Направление потока:
одностороннего действия
Тип управления:
ручной
Голый шток
пневмопривод
Редуктор
штурвал
электропривод
Наличие пневмораспределителя:
нет
Наличие концевых выключателей:
нет
не указано
есть
Наличие блока подготовки воздуха:
нет
Все характеристики
на 2026-12-31
45 072,29
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар
Все размеры:
Ду80
45 072,29 ₽

Характеристики

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Общие параметры задвижки шиберной DN.ru GVKN3131M-1W-Fb-S:

  • Тип задвижки - Шиберная
  • Диаметр номинальный DN - 80 мм
  • Давление номинальное PN - 16 бар
  • Температура рабочей среды - от -60 °C до + 500 °C
  • Тип присоединения - межфланцевый
  • Класс герметичности по ГОСТ 9544-2015 - "B"
  • Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10
  • Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
  • Строительная длина - 51 мм
  • Класс материала корпуса - нержавеющая сталь
  • Управление - ручное/штурвал/маховик
  • Конструкция шпинделя - выдвижной
  • Тип уплотнения - Металл
  • Вес - 9 кг
  • Страна производитель - Россия
 Задвижка шиберная DN.ru GVKN3131M-1W-Fb-S Ду80 Ру16 WENZ односторонняя, межфланцевая, шпиндель - невыдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал

Задвижка шиберная DN.ru GVKN3131M-1W-Fb-S Ду80 Ру16 WENZ односторонняя, межфланцевая, шпиндель - невыдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал

Габаритные и установочные размеры задвижки шиберной DN.ru GVKN3131M-1W-Fb-S:

  • DN - 80 мм
  • L - 51 мм
  • D - 200 мм
  • D1 - 160 мм
  • D2 - 132 мм
  • D0 - 200 мм
  • H1 - 348 мм
  • N-Th - 8-M16
  • T - 12 мм
  • Ød - 18 мм
  • ⚫ - 2 шт
  • ⊕ - 6 шт
 Задвижка шиберная DN.ru GVKN3131M-1W-Fb-S Ду80 Ру16 WENZ односторонняя, межфланцевая, шпиндель - невыдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал

Эскиз задвижки шиберной DN.ru GVKN3131M-1W-Fb-S

Материалы задвижки шиберной DN.ru GVKN3131M-1W-Fb-S:

№ п/п Наименование детали Материал
1 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Уплотнение направляющей PTFE
4 Набивка PTFE
5 Сальниковая набивка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6 Гайка латунь
7 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10)
8 Стойка сталь Q235 (аналог Cт3)
9 Подшипник сталь GCr15 (аналог ШХ15)
10 Штурвал чугун GGG40 (аналог ВЧ40)
11 Колпачок сталь Q235 (аналог Cт3)
12 Клин нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Задвижка шиберная DN.ru GVKN3131M-1W-Fb-S Ду80 Ру16 WENZ односторонняя, межфланцевая, шпиндель - невыдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал

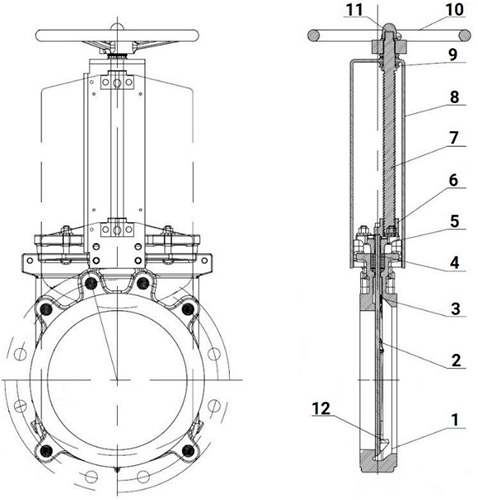

Эскиз материалов задвижки шиберной DN.ru GVKN3131M-1W-Fb-S

Аналоги

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду80, Ру16, тип задвижки - Шиберная, тип присоединения - межфланцевый, управление - ручное/штурвал/маховик, класс материала корпуса - нержавеющая сталь, уплотнение - Металл, конструкция шпинделя - выдвижной, наличие колонки управления - нет, наличие телескопического штока - нет
