Задвижка клиновая 30с41нж DN.ru GVWR2121M-2W-F-S Ду100 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шток - выдвижной, со штурвалом

Задвижка клиновая 30с41нж DN.ru GVWR2121M-2W-F-S Ду100 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шток - выдвижной, со штурвалом
Артикул: D040-10696

О товаре

Артикул:
D040-10696
Бренд:
Страна производитель:
Россия
Тип задвижки:
Клиновая
Серия:
GVWR
Таблица фигур:
Диаметр условный:
Ду100 мм
Ду10 мм
Ду12 мм
Ду15 мм
Ду20 мм
Ду25 мм
Ду32 мм
Ду40 мм
Ду50 мм
Ду65 мм
Ду75 мм
Ду80 мм
Ду125 мм
Ду150 мм
Ду200 мм
Ду250 мм
Ду300 мм
Ду350 мм
Ду400 мм
Ду450 мм
Ду500 мм
Ду600 мм
Ду700 мм
Ду800 мм
Ду900 мм
Ду1000 мм
Ду1200 мм
Давление условное:
16 бар
не указано
10 бар
10/16 бар
14 бар
20 бар
25 бар
40 бар
63 бар
Строительная длина:
230 мм
Температура рабочей среды, max:
425 ℃
Тип присоединения:
Фланцевый
муфтовый (резьбовой)
под приварку
Класс материала корпуса:
сталь
бронза
латунь
нержавеющая сталь
чугун
Конструкция шпинделя:
выдвижной
не указано
Невыдвижной
Клин:
Двухдисковый
не указано
необрезиненный
обрезиненный
Однодисковый
Уплотнение:
Металл
Тип управления:
штурвал
Голый шток
ручной
С редуктором
электропривод
Наличие концевых выключателей:
не указано
есть
нет
Все характеристики
на 2026-12-31
36 787,27
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.

Технические характеристики задвижки клиновой 30с41нж DN.ru GVWR2121M-2W-F-S Ду100 Ру16

  • Тип задвижки - Клиновая
  • Клин - Двухдисковый
  • Модель арматуры - GVWR2121M-2W-F-S
  • Диаметр - 100 мм
  • Диаметр в дюймах - 4″
  • Давление номинальное - 16 бар
  • Среда - вода, пар, нефтепродукты, углеводороды
  • Материал корпуса - Углеродистая сталь A216 Gr WCB/25Л
  • Материал запорного органа - Углеродистая сталь A216 Gr WCB/25Л
  • Уплотнение - Металл
  • Температура рабочей среды минимальная - от -29 °C
  • Температура рабочей среды максимальная - до +425 °C
  • Применение - водоснабжение, теплоснабжение
  • Тип присоединения - Фланцевый
  • Управление - Ручное/штурвал/маховик
  • Класс герметичности - A
  • Крутящий момент - 90 Нм
  • Конструкция шпинделя - выдвижной
  • Наличие телескопического штока - нет
  • Наличие колонки управления - нет
  • Цвет - синий
  • Срок службы - 10 лет
  • Гарантия - 12 мес.
  • Страна производитель - Россия
  • Бренд - DN.ru
  • Вес - 25 кг
Задвижка клиновая 30с41нж DN.ru GVWR2121M-2W-F-S Ду100 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шток - выдвижной, со штурвалом

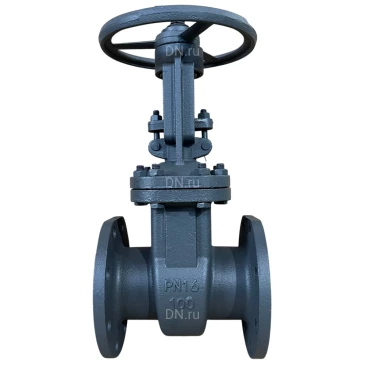

Изображение задвижки клиновой 30с41нж DN.ru GVWR2121M-2W-F-S Ду100 Ру16

Габаритные и установочные размеры задвижки клиновой 30с41нж DN.ru GVWR2121M-2W-F-S Ду100 Ру16

  • L - 230 мм
  • ØD - 215 мм
  • ØD1 - 180 мм
  • ØD2 - 158 мм
  • b - 19 мм
  • f - 2 мм
  • H - 390 мм
  • H1 - 489 мм
  • n–Ød - 8–Ø18
Задвижка клиновая 30с41нж DN.ru GVWR2121M-2W-F-S Ду100 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шток - выдвижной, со штурвалом

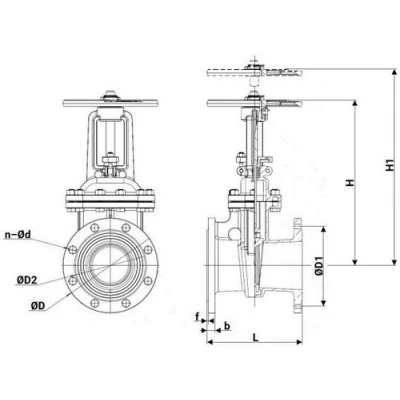

Эскиз габаритов задвижки клиновой 30с41нж DN.ru GVWR2121M-2W-F-S Ду100 Ру16

Деталировка задвижки клиновой 30с41нж DN.ru GVWR2121M-2W-F-S Ду100 Ру16

№Наименование деталиМатериал детали
1Корпуссталь 25Л
2Клинсталь 25Л + 13Cr
3Крышкасталь 25Л
4Сальниковая набивкасталь 25Л
5Штоковая гайкачугун QT450 (аналог ВЧ 45)
6Штоксталь Q235 (аналог Cт3)
7Штурвалчугун QT350 (аналог ВЧ35)
8Уплотнениегибкий графит
9Прокладкасталь нержавеющая + графит
10Болтсталь 45
11Гайкасталь 35
12Гайкасталь 35
13Штифтсталь 20
14Рым-болтсталь 45
Задвижка клиновая 30с41нж DN.ru GVWR2121M-2W-F-S Ду100 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шток - выдвижной, со штурвалом

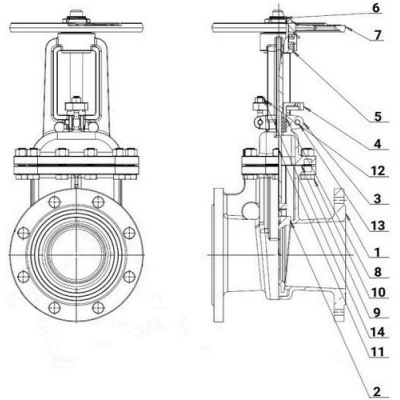

Эскиз деталировки задвижки клиновой 30с41нж DN.ru GVWR2121M-2W-F-S Ду100 Ру16
