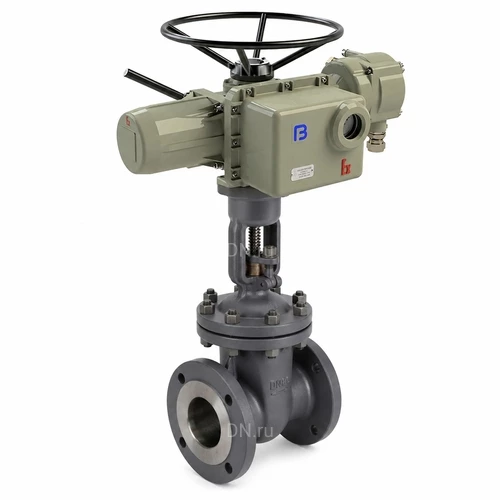

Задвижка клиновая 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду80 Ру25 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, круглым штоком, GAIR, с взрывозащищенным электроприводом ГЗ-ВА.100/24 380В

Описание

Производитель: DN.ru, Россия

Тип задвижки: Клиновая

Серия: GVWR

Таблица фигур: 30с964нж

Диаметр: 80 мм

Строительная длина: 280 мм

Температура: 425 °C

Тип присоединения: фланцевый

Класс материала корпуса: сталь

Управление: С электроприводом

Напряжение питания380 В

Конструкция шпинделя: выдвижной

Клин: необрезиненный

Уплотнение: Металл

Артикул: D040-09054

Доставим в город Москва:

В наличии:

233 133 ₽ $ €

до 2025-01-02

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.
Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки.
Электроприводы многооборотные взрывозащищенные ГЗ применяются для управления трубопроводной запорной арматурой в химической, нефтяной, газовой отраслях, а так же в топливно-энергетическом комплексе.
Электроприводы могут устанавливаться во взрывоопасных зонах классов 1 и 2 по ГОСТ IEC 60079-10-1-2013 в которых возможно образование взрывоопасных смесей газов и паров категорий IIA, IIB с температурным классом Т1, Т2, Т3, Т4 по ГОСТ 31610.20-1-2020 (ISO/IEC 80079-20-1:2017), согласно ГОСТ IEC 60079-14-2013.

Технические характеристики задвижек клиновых 30с964нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду80-150 Ру25 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод:

Характеристика	Значение
Тип задвижки	Клиновая
Диаметр	50-150 мм
Давление номинальное	25 бар
Среда	вода, пар, нефтепродукты, газообразные среды
Температура рабочей среды	от -29 до +425°C
Применение	водоснабжение, теплоснабжение
Тип присоединения	фланцевый
Тип управления	электропривод
Страна производитель	Россия
Срок службы	15 лет
Гарантия	1 г.

Задвижки клиновые 30с964нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду80 Ру25 фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, круглым штоком, с взрывозащищенным электроприводом ГЗ-В 380В

Технические характеристики электроприводов ГЗ-В 380В:

Характеристика	Значение
Тип электропривода	многооборотный
Напряжение питания	380 В
Температура окружающей среды	от -45°C до +70°C
Степень защиты корпуса	IP65
Взрывозащита	1ЕхdIIBT4 Gb
Тип ОСТ-фланца	тип А, тип Б
Страна производитель	Россия

Электроприводы ГЗ-В 380В

Габаритные и установочные размеры задвижек клиновых 30с964нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду80-150 Ру25 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод:

Диаметр	L, мм	D, мм	D1, мм	D2, мм	b, мм	f, мм
DN80	280	195	160	133	22	3
DN150	350	300	250	212	30	3

Эскиз габаритов задвижек клиновых 30с964нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду80-150 Ру25 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод

Габаритные и установочные размеры электроприводов ГЗ-В 380В:

Модель	W, мм	H, мм	L, мм
ГЗ-ВА.100/24	385	310	616
ГЗ-ВБ.300/24	420	370	716

Эскиз габаритов электроприводов ГЗ-В 380В

Материалы деталей задвижек клиновых 30с964нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду80-150 Ру25 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод:

№	Наименование детали	Материал
1	Корпус	сталь 25Л
2	Клин	сталь 25Л
3	Шток	сталь 20Cr13
4	Болт	сталь 45
5	Гайка	усталь 35
6	Прокладка	нержавеющая сталь+графит
7	Крышка	сталь 25Л
8	Уплотнение шпинделя	гибкий графит
9	Штифт	сталь ASTM A29 1045
10	Сальниковая набивка	углеродистая сталь
11	Гайка	сталь 35
12	Болт	сталь 45
13	Скоба	сталь 25Л
14	Подшипник	-
15	Манжета	-
16	Гайка штока	латунь
17	Кожух	сталь ASTM A29 1035
