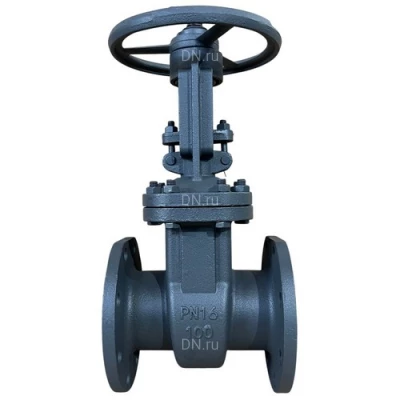

Задвижки клиновые 30с41нж DN.ru GVWR2121M-2W-F-S Ду50-300 Ру16 фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шпиндель - выдвижной, со штурвалом

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Задвижка клиновая 30с41нж DN.ru Ду50 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шпиндель - выдвижной, со штурвалом (GVWR2121M-2W-F-S)
Задвижка клиновая 30с41нж DN.ru Ду50 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шпиндель - выдвижной, со штурвалом (GVWR2121M-2W-F-S)
Артикул: D040-10694
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30с41нж
Диаметр: 50 мм
Строительная длина: 180 мм
Температура: 425 °C
Тип присоединения: Фланцевый
Класс материала корпуса: сталь
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
на 2026-08-02
7 323,66
  • $
  • €
Задвижка клиновая 30с41нж DN.ru Ду80 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шпиндель - выдвижной, со штурвалом (GVWR2121M-2W-F-S)
Задвижка клиновая 30с41нж DN.ru Ду80 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шпиндель - выдвижной, со штурвалом (GVWR2121M-2W-F-S)
Артикул: D040-10695
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30с41нж
Диаметр: 80 мм
Строительная длина: 210 мм
Температура: 425 °C
Тип присоединения: Фланцевый
Класс материала корпуса: сталь
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
на 2026-08-02
10 309,61
  • $
  • €
Задвижка клиновая 30с41нж DN.ru Ду100 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шпиндель - выдвижной, со штурвалом (GVWR2121M-2W-F-S)
Задвижка клиновая 30с41нж DN.ru Ду100 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шпиндель - выдвижной, со штурвалом (GVWR2121M-2W-F-S)
Артикул: D040-10696
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30с41нж
Диаметр: 100 мм
Строительная длина: 230 мм
Температура: 425 °C
Тип присоединения: Фланцевый
Класс материала корпуса: сталь
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
на 2026-08-02
13 343,75
  • $
  • €
Задвижка клиновая 30с41нж DN.ru Ду150 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шпиндель - выдвижной, со штурвалом (GVWR2121M-2W-F-S)
Задвижка клиновая 30с41нж DN.ru Ду150 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шпиндель - выдвижной, со штурвалом (GVWR2121M-2W-F-S)
Артикул: D040-10697
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30с41нж
Диаметр: 150 мм
Строительная длина: 280 мм
Температура: 425 °C
Тип присоединения: Фланцевый
Класс материала корпуса: сталь
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
на 2026-08-02
23 766,21
  • $
  • €
Задвижка клиновая 30с41нж DN.ru Ду250 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шпиндель - выдвижной, со штурвалом (GVWR2121M-2W-F-S)
Задвижка клиновая 30с41нж DN.ru Ду250 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шпиндель - выдвижной, со штурвалом (GVWR2121M-2W-F-S)
Артикул: D040-10699
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30с41нж
Диаметр: 250 мм
Строительная длина: 450 мм
Температура: 425 °C
Тип присоединения: Фланцевый
Класс материала корпуса: сталь
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
на 2026-08-02
59 124,86
  • $
  • €
Задвижка клиновая 30с41нж DN.ru Ду200 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шпиндель - выдвижной, со штурвалом (GVWR2121M-2W-F-S)
Задвижка клиновая 30с41нж DN.ru Ду200 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шпиндель - выдвижной, со штурвалом (GVWR2121M-2W-F-S)
Артикул: D040-10698
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30с41нж
Диаметр: 200 мм
Строительная длина: 330 мм
Температура: 425 °C
Тип присоединения: Фланцевый
Класс материала корпуса: сталь
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
на 2026-08-02
36 386,5
  • $
  • €
Задвижка клиновая 30с41нж DN.ru Ду300 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шпиндель - выдвижной, со штурвалом (GVWR2121M-2W-F-S)
Задвижка клиновая 30с41нж DN.ru Ду300 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шпиндель - выдвижной, со штурвалом (GVWR2121M-2W-F-S)
Артикул: D040-10700
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30с41нж
Диаметр: 300 мм
Строительная длина: 500 мм
Температура: 425 °C
Тип присоединения: Фланцевый
Класс материала корпуса: сталь
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
на 2026-08-02
79 881,33
  • $
  • €

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.

Технические характеристики задвижек клиновых 30с41нж DN.ru GVWR2121M-2W-F-S Ду50-300 Ру16

ХарактеристикаЗначение
Номинальный диаметр DN, мм50-300
Номинальное давление PN, бар16
Температура рабочей среды t, ⁰Cот -29 до +425
Рабочая средавода, пар, жидкие нефтепродукты и углеводороды, масляные фракции и другие среды, при которых скорость коррозии материала корпуса не превысит 0,2 мм в год
Направление потокадвустороннее
Тип управленияштурвал
Класс герметичности«А» ГОСТ 9544-2015
Температура окружающей среды, ⁰Cот -29 до +60
Присоединение к трубопроводуфланцевое
Тип клинадвухдисковый

Видео задвижек клиновых 30с41нж DN.ru GVWR2121M-2W-F-S Ду50-300 Ру16

Габаритные и установочные размеры задвижек клиновых 30с41нж DN.ru GVWR2121M-2W-F-S Ду50-300 Ру16

МодельL, ммD, ммD1, ммD2, ммb, ммf, ммH, ммH1, ммn, штd, мм
Ду50180160125102162285340418
Ду100230215180158192390489818
Ду150280280240212232513657822
Ду2003303352952682636368291222
Ду2504504003553202737399721226
Ду30050045541037027485411191226
Ду80210195160133182329409418
Задвижки клиновые 30с41нж DN.ru GVWR2121M-2W-F-S Ду50-300 Ру16 фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шпиндель - выдвижной, со штурвалом

Эскиз габаритов задвижек клиновых 30с41нж DN.ru GVWR2121M-2W-F-S Ду50-300 Ру16

Деталировка задвижек клиновых 30с41нж DN.ru GVWR2121M-2W-F-S Ду50-300 Ру16

№Наименование деталиМатериал детали
1Корпуссталь 25Л
2Клинсталь 25Л + наплавка из стали 13Cr (аналог сталь 20Х13)
3Крышкасталь 25Л
4Сальниксталь 25Л
5Гайка шпинделячугун QT450 (аналог ВЧ45)
6Шпиндельсталь Q235 (аналог Cт3)
7Штурвалчугун QT350 (аналог ВЧ35)
8Уплотнениегибкий графит
9Прокладкасталь нержавеющая + графит
10Болтсталь 45
11Гайкасталь 35
12Гайкасталь 35
13Штифтсталь 20
14Рым-болтсталь 45
Задвижки клиновые 30с41нж DN.ru GVWR2121M-2W-F-S Ду50-300 Ру16 фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, шпиндель - выдвижной, со штурвалом

Эскиз деталировки задвижек клиновых 30с41нж DN.ru GVWR2121M-2W-F-S Ду50-300 Ру16
