Задвижки клиновые 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду300 Ру16 GAIR фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, с электроприводом DN.ru MT-N-xEM-O2-380VAC-У1 купить в Москве и РФ

Задвижка клиновая предназначена для полного перекрытия или открытия потока рабочей среды в трубопроводе. Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения ходовой гайки, закрывая или открывая проходное сечение корпуса задвижки.

Технические характеристики задвижек клиновых 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду300 Ру16 GAIR

Характеристика	Значение
Бренд	DN.ru
Номинальное давление PN	16 бар
Температура рабочей среды	от -29 до +425 °C
Избыточное давление в зависимости от температуры рабочей среды	по ГОСТ 356-80
Рабочая среда	вода, пар, нефтепродукты и другие среды, при которых скорость коррозии материала корпуса не превысит 0,1 мм в год
Направление потока	двустороннее
Конструкция шпинделя	выдвижной
Класс герметичности	А по ГОСТ 9544-2015
Присоединение к трубопроводу	фланцевое ГОСТ 33259-2015
Климатическое исполнение	У1 по ГОСТ 15150-69

Изображение задвижек клиновых 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду300 Ру16 GAIR

Габаритные и установочные размеры задвижек клиновых 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду300 Ру16 GAIR

Модель	DN, мм	L, мм	D, мм	D1, мм	D2, мм	H, мм	b, мм	f, мм	z, шт	d, мм	L1, мм	H1, мм
Ду300	300	500	460	410	375	876	31	4	12	26	635	318

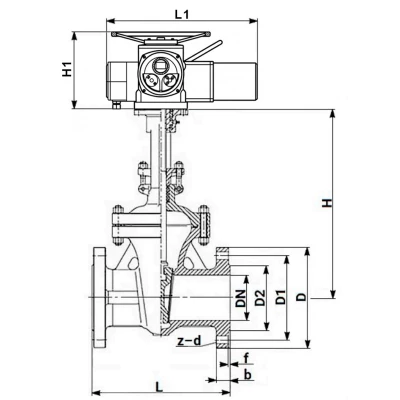

Эскиз габаритов задвижек клиновых 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду300 Ру16 GAIR

Деталировка задвижек клиновых 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду300 Ру16 GAIR

№	Наименование детали	Материал детали
1	Корпус	сталь 25Л + наплавка сталь 13Cr (аналог сталь 20Х13)
2	Клин	сталь 25Л + наплавка сталь 13Cr (аналог сталь 20Х13)
3	Шпиндель	нержавеющая сталь 2Cr13 (аналог сталь 20Х13)
4	Болт	сталь A193 B7 (аналог сталь 35Х)
5	Гайка	сталь A194 2H (аналог сталь 35)
6	Прокладка	нержавеющая сталь + графит
7	Крышка	сталь 25Л
8	Уплотнение шпинделя	гибкий графит
9	Штифт	сталь ASTM A29 1045 (аналог Ст45)
10	Сальник	углеродистая сталь
11	Гайка	сталь A194 2H (аналог сталь 35)
12	Болт	сталь A193 B7 (аналог сталь 35Х)
13	Скоба	сталь 25Л
14	Подшипник
15	Манжета
16	Гайка штока	латунь

Эскиз деталировки задвижек клиновых 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду300 Ру16 GAIR

Основные технические данные и характеристики электроприводов DN.ru MT-N-xEM-02-380VAC-У1

Модель	MT-N-045EM-02-380VAC-У1	MT-N-060EM-02-380VAC-У1
Напряжение питания	380В	380В
Мощность электродвигателя	1.1 кВт	1.5 кВт
Питание сети концевых выключателей	220В	220В
Крутящий момент	450 Нм	600 Нм
Скорость	24 об./мин.	24 об./мин.
Максимальное число оборотов привода	50	50
Степень защиты корпуса	IP65	IP65
Температура окружающей среды	от -28 до +60 °C	от -28 до +60 °C
Температура срабатывания внутренней тепловой защиты	+90 °C	+90 °C
Наличие дублера	штурвал	штурвал
Наличие моментных выключателей	есть	есть
Материал корпуса	алюминиевый сплав	алюминиевый сплав
Тип ОСТ фланца	тип Б	тип В
Вес	48 кг	48 кг

Видео электроприводов DN.ru MT-N-xEM-02-380VAC-У1
