Задвижки клиновые 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, голым штоком, с взрывозащищенным электроприводом ГЗ-В 380В купить в Москве и РФ

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.
Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки.
Электроприводы многооборотные взрывозащищенные ГЗ применяются для управления трубопроводной запорной арматурой в химической, нефтяной, газовой отраслях, а так же в топливно-энергетическом комплексе.
Электроприводы могут устанавливаться во взрывоопасных зонах классов 1 и 2 по ГОСТ IEC 60079-10-1-2013 в которых возможно образование взрывоопасных смесей газов и паров категорий IIA, IIB с температурным классом Т1, Т2, Т3, Т4 по ГОСТ 31610.20-1-2020 (ISO/IEC 80079-20-1:2017), согласно ГОСТ IEC 60079-14-2013.

Технические характеристики задвижек клиновых 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевых, с ОСТ-фланцем, голым штоком, под электропривод:

Характеристика	Значение
Тип задвижки	Клиновая
Диаметр	50-250 мм
Давление номинальное	16 бар
Среда	вода, пар, нефтепродукты, газообразные среды
Температура рабочей среды	от -29 до +425°C
Применение	водоснабжение, теплоснабжение
Тип присоединения	фланцевый
Тип управления	электропривод
Страна производитель	Россия
Срок службы	15 лет
Гарантия	1 г.

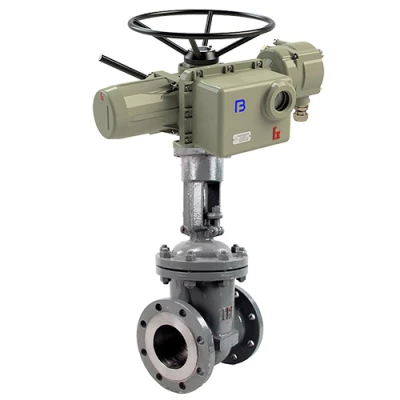

Задвижки клиновые 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, голым штоком, с взрывозащищенным электроприводом ГЗ-В 380В

Технические характеристики электроприводов ГЗ-В 380В:

Характеристика	Значение
Тип электропривода	многооборотный
Напряжение питания	380В
Температура окружающей среды	от -45°C до +70°C
Степень защиты корпуса	IP65
Взрывозащита	1ЕхdIIBT4 Gb
Тип ОСТ-фланца	тип А, тип Б
Страна производитель	Россия

Электроприводы ГЗ-В 380В

Габаритные и установочные размеры задвижек клиновых 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевых, с ОСТ-фланцем, голым штоком, под электропривод:

Диаметр	L, мм	D, мм	D1, мм	D2, мм	b, мм	f, мм
DN50	180	160	125	102	17	3
DN100	230	215	180	158	20	3
DN150	280	280	240	212	24	3
DN250	450	405	355	320	30	3

Эскиз габаритов задвижек клиновых 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевых, с ОСТ-фланцем, голым штоком, под электропривод

Габаритные и установочные размеры электроприводов ГЗ-В 380В:

Модель	W, мм	H, мм	L, мм
ГЗ-ВА.100/24	385	310	616
ГЗ-ВБ.300/24	420	370	716

Эскиз габаритов электроприводов ГЗ-В 380В

Материалы деталей задвижек клиновых 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевых, с ОСТ-фланцем, голым штоком, под электропривод:

№ п/п	Наименование детали	Материал
1	Корпус	сталь 25Л + сталь 13Cr (аналог сталь 20х13)
2	Клин	сталь 25Л + сталь 13Cr (аналог сталь 20х13)
3	Шток	сталь ASTM A182 F6a (аналог Ст20Х13)
4	Болт	сталь A193 B7 (аналог сталь 35Х)
5	Гайка	сталь A194 2H (аналог сталь 35)
6	Прокладка	нержавеющая сталь + графит
7	Крышка	сталь 25Л
8	Уплотнение шпинделя	гибкий графит
9	Штифт	сталь ASTM A29 1045 (аналог Ст45)
10	Сальниковая набивка	углеродистая сталь
11	Гайка	сталь A194 2H (аналог сталь 35)
12	Болт	сталь A193 B7 (аналог сталь 35Х)
13	Скоба	сталь 25Л
14	Подшипник	-
15	Манжета	-
16	Гайка штока	латунь
17	Кожух	сталь ASTM A29 1035 (аналог Ст35)

Эскиз материалов задвижек клиновых 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевых, с ОСТ-фланцем, голым штоком, под электропривод
