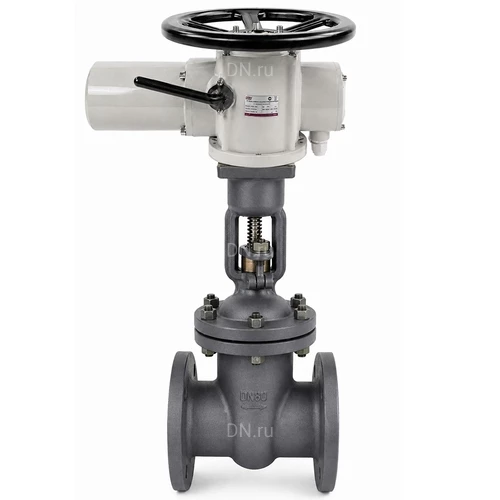

Задвижки клиновые 30с964нж DN.ru GVWR2121M-2W-F-ОСТ GAIR фланцевые, корпус - углеродистая сталь WCB, уплотнение - металл, с ОСТ-фланцем, управление - электропривод DN.ru MT-N-EM-02-380-У1 380 В купить в Москве и РФ

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и промышленности.

Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки.

Электропривод многооборотный DN.ru MT-N-xx-Oх-x-У1 предназначен для управления запорной промышленной трубопроводной арматурой, например, чугунными и стальными задвижками, шиберными заслонками, шаровыми кранами и т.п. Электропривод позволяет использовать арматуру в системах автоматического управления теплоснабжением, водоснабжением гражданских и промышленных объектов. Данный электропривод применим в повторно-кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения (ПВ) 15%. Питание электроприводов, в зависимости от исполнения, осуществляется от сети переменного тока 50Гц 220В 1 фаза или 380В 3 фазы.

Основные технические характеристики задвижек клиновых 30с964нж DN.ru GVWR2121M-2W-F-ОСТ GAIR:

Периметр	Значение
Номинальный диаметр DN, мм	300
Номинальное давление PN, бар	25
Температура рабочей среды t, ⁰C	От -29 до +425
Рабочая среда	Вода, пар, нефтепродукты и другие среды, при которых скорость коррозии материала корпуса не превысит 0,1 мм в год
Направление потока	Двустороннее
Класс герметичности	А ГОСТ 9544-2015
Тип присоединения	Фланцевый
Материал корпуса	сталь 25Л
Материал запорного органа (клина)	сталь 25Л
Сферы применения	Системы водоснабжения; промышленные трубопроводы
Срок службы, лет	15

Задвижки клиновые 30с964нж DN.ru GVWR2121M-2W-F-ОСТ GAIR фланцевые, корпус - углеродистая сталь WCB, уплотнение - металл, с ОСТ-фланцем, управление - электропривод DN.ru MT-N-EM-02-380-У1 380 В

Габаритные и установочные размеры задвижек клиновых 30с964нж DN.ru GVWR2121M-2W-F-ОСТ GAIR:

DN	300
L, мм	500
D, мм	485
D1, мм	430
D2, мм	390
b, мм	40
f, мм	4
z–d, мм	16-30
H, мм	325
H1, мм	116
L, мм	640
L1, мм	410

Эскиз размеров задвижек клиновых 30с964нж DN.ru GVWR2121M-2W-F-ОСТ GAIR

Таблица деталей и материалов задвижек клиновых 30с964нж DN.ru GVWR2121M-2W-F-ОСТ GAIR:

№ п/п	Наименование детали	Материал
1	Корпус	сталь 25Л
2	Клин	сталь 25Л
3	Шпиндель	нержавеющая сталь 20Cr13 (аналог 12Х13)
4	Болт	сталь 45
5	Гайка	сталь 35
6	Прокладка	нержавеющая сталь+графит
7	Крышка	сталь 25Л
8	Уплотнение шпинделя	гибкий графит
9	Штифт	сталь ASTM A29 1045 (аналог Ст45)
10	Сальниковая набивка	углеродистая сталь
11	Гайка	сталь 35
12	Болт	сталь 45
13	Скоба	сталь 25Л
14	Подшипник	-
15	Манжета	-
16	Гайка шпинделя	латунь
17	Кожух	сталь ASTM A29 1035 (аналог Ст35)

Эскиз материалов задвижек клиновых 30с964нж DN.ru GVWR2121M-2W-F-ОСТ GAIR

Основные параметры электроприводов DN.ru MT-N-EM-02-380-У1:

Марка электропривода	MT-N-060EM-02-380-У1
Напряжение питания, В	380
Мощность электродвигателя, КВт	1,5
Питание сети концевых выключателей, В	220
Крутящий момент, Нм	600
Скорость, об./мин.	24
Максимальное число оборотов привода	50
Максимальный диаметр штока арматуры, мм	48
Вес, кг	120
Степень защиты корпуса	IP65
Температура окружающей среды, °C	–28 …+60
Температура срабатывания внутренней тепловой защиты, °C	90
Наличие дублера	штурвал
Наличие моментных выключателей	Есть
Материал корпуса	алюминий
Тип ISO-фланца	F16, F25
