Задвижки клиновые 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 GAIR фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, с электроприводом DN.ru MT-N-xM-O2-220VAC-У1 пятикулачковым

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Задвижка клиновая 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду50 Ру16 GAIR фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, с электроприводом DN.ru MT-N-010M-O2-220VAC-У1 пятикулачковым
Задвижка клиновая 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду50 Ру16 GAIR фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, с электроприводом DN.ru MT-N-010M-O2-220VAC-У1 пятикулачковым
Артикул: D040-09041
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30с941нж
Диаметр: 50 мм
Строительная длина: 180 мм
Температура: 425 °C
Тип присоединения: Фланцевый
Класс материала корпуса: сталь
Управление: С электроприводом
Напряжение питания: 220В
Конструкция шпинделя: выдвижной
Клин: необрезиненный
Уплотнение: Металл
на 2026-04-10
137 938,08
  • $
  • €
Задвижка клиновая 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду80 Ру16 GAIR фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, с электроприводом DN.ru MT-N-010M-O2-220VAC-У1 пятикулачковым
Задвижка клиновая 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду80 Ру16 GAIR фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, с электроприводом DN.ru MT-N-010M-O2-220VAC-У1 пятикулачковым
Артикул: D040-08427
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30с941нж
Диаметр: 80 мм
Строительная длина: 210 мм
Температура: 425 °C
Тип присоединения: Фланцевый
Класс материала корпуса: сталь
Управление: С электроприводом
Напряжение питания: 220В
Конструкция шпинделя: выдвижной
Клин: необрезиненный
Уплотнение: Металл
на 2026-04-10
146 373,77
  • $
  • €
Задвижка клиновая 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду100 Ру16 GAIR фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, с электроприводом DN.ru MT-N-010M-O2-220VAC-У1 пятикулачковым
Задвижка клиновая 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду100 Ру16 GAIR фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, с электроприводом DN.ru MT-N-010M-O2-220VAC-У1 пятикулачковым
Артикул: D040-09042
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30с941нж
Диаметр: 100 мм
Строительная длина: 230 мм
Температура: 425 °C
Тип присоединения: Фланцевый
Класс материала корпуса: сталь
Управление: С электроприводом
Напряжение питания: 220В
Конструкция шпинделя: выдвижной
Клин: необрезиненный
Уплотнение: Металл
на 2026-04-10
150 161,87
  • $
  • €
Задвижка клиновая 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду250 Ру16 GAIR фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, с электроприводом DN.ru MT-N-030M-O2-220VAC-У1 пятикулачковым
Задвижка клиновая 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду250 Ру16 GAIR фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, с электроприводом DN.ru MT-N-030M-O2-220VAC-У1 пятикулачковым
Артикул: D040-09043
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30с941нж
Диаметр: 250 мм
Строительная длина: 450 мм
Температура: 425 °C
Тип присоединения: Фланцевый
Класс материала корпуса: сталь
Управление: С электроприводом
Напряжение питания: 220В
Конструкция шпинделя: выдвижной
Клин: необрезиненный
Уплотнение: Металл
на 2026-04-10
283 947,07
  • $
  • €

Задвижка клиновая предназначена для полного перекрытия или открытия потока рабочей среды в трубопроводе. Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения ходовой гайки, закрывая или открывая проходное сечение корпуса задвижки.

Технические характеристики задвижек клиновых 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 GAIR

ХарактеристикаЗначение
БрендDN.ru
Номинальное давление PN16 бар
Температура рабочей средыот -29 до +425 °C
Избыточное давление в зависимости от температуры рабочей средыпо ГОСТ 356-80
Рабочая средавода, пар, нефтепродукты и другие среды, при которых скорость коррозии материала корпуса не превысит 0,1 мм в год
Направление потокадвустороннее
Конструкция шпинделявыдвижной
Класс герметичностиА по ГОСТ 9544-2015
Присоединение к трубопроводуфланцевое ГОСТ 33259-2015
Климатическое исполнениеУ1 по ГОСТ 15150-69
Задвижки клиновые 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 GAIR фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, с электроприводом DN.ru MT-N-xM-O2-220VAC-У1 пятикулачковым

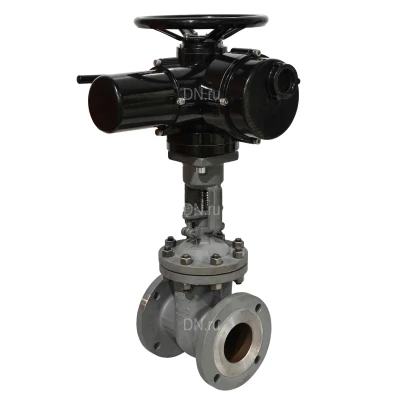

Изображение задвижек клиновых 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 GAIR

Габаритные и установочные размеры задвижек клиновых 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 GAIR

МодельDN, ммL, ммD, ммD1, ммD2, ммH, ммb, ммf, ммz, штd, ммL1, ммH1, мм
Ду8080210195160135349203418411258
Ду5050180160125102305173418411258
Ду100100230215180158415203818411258
Ду2502504504053553207673031226470290
Задвижки клиновые 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 GAIR фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, с электроприводом DN.ru MT-N-xM-O2-220VAC-У1 пятикулачковым

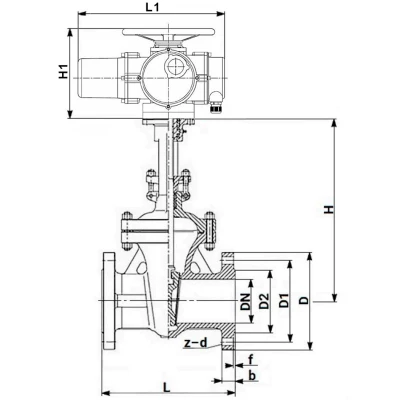

Эскиз габаритов задвижек клиновых 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 GAIR

Деталировка задвижек клиновых 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 GAIR

№Наименование деталиМатериал детали
1Корпуссталь 25Л + наплавка сталь 13Cr (аналог сталь 20Х13)
2Клинсталь 25Л + наплавка сталь 13Cr (аналог сталь 20Х13)
3Шпиндельнержавеющая сталь 2Cr13 (аналог сталь 20Х13)
4Болтсталь A193 B7 (аналог сталь 35Х)
5Гайкасталь A194 2H (аналог сталь 35)
6Прокладканержавеющая сталь + графит
7Крышкасталь 25Л
8Уплотнение шпинделягибкий графит
9Штифтсталь ASTM A29 1045 (аналог Ст45)
10Сальникуглеродистая сталь
11Гайкасталь A194 2H (аналог сталь 35)
12Болтсталь A193 B7 (аналог сталь 35Х)
13Скобасталь 25Л
14Подшипник
15Манжета
16Гайка штокалатунь
Задвижки клиновые 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 GAIR фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, с электроприводом DN.ru MT-N-xM-O2-220VAC-У1 пятикулачковым

Эскиз деталировки задвижек клиновых 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 GAIR

Основные параметры электроприводов DN.ru MT-N-xM-02-220VAC-У1

ХарактеристикаЗначение
Тип электроприводамногооборотный
Тип двигателяасинхронный
Наличие моментной муфтыесть
Наличие дублераштурвал
Напряжение питания220V/AC, 50Hz, 1 фаза
Кабельный вводводонепроницаемый G1/2
Тип присоединенияГОСТ 34287-2017 (ОСТ 26-07-763-73)
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклиниванияесть
Класс защиты корпусаIP67
Тип изоляции обмоткиF
Температура окружающей средыот -30 до +70 °С
Влажность окружающей среды≤95% (25°С)
Средний ресурс5 000 циклов закрытие/открытие
Частота вращения выходного вала18 об./мин.
Передаточное отношение1:1

Видео электроприводов DN.ru MT-N-xM-O2-220VAC-У1 пятикулачковых

Технические характеристики электроприводов DN.ru MT-N-xM-02-220VAC-У1

МодельМаксимальный крутящий момент, НмНоминальный ток, АМощность, кВтТип присоединенияВес, кг
MT-N-005M-O2-220VAC-У1500.820.18АК (А)15.2
MT-N-007M-O2-220VAC-У1701.140.25АК (А)15.8
MT-N-010M-O2-220VAC-У11001.140.25АК (А)15.8
MT-N-015M-O2-220VAC-У11501.680.37АК (А)16.2
MT-N-020M-O2-220VAC-У12001.680.37Б24.2
MT-N-030M-O2-220VAC-У13002.50.55Б25.8
