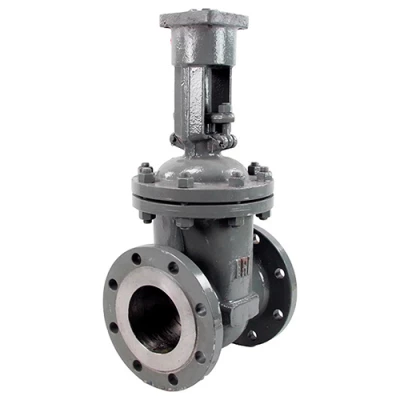

Задвижки клиновые 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, круглым штоком, под электропривод

Выгодная продажа1
Выгодная продажа1-mobile
Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.
Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки.

Технические характеристики задвижек клиновых 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод:

Характеристика Значение
Тип задвижки Клиновая
Диаметр 50-250 мм
Давление номинальное 16 бар
Среда вода, пар, нефтепродукты, газообразные среды
Температура рабочей среды от -29 до +425°C
Применение водоснабжение, теплоснабжение
Тип присоединения фланцевый
Тип управления голый шток
Страна производитель Россия
Срок службы 15 лет
Гарантия 1 г.
Задвижки клиновые 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, круглым штоком, под электропривод

Задвижки клиновые 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, круглым штоком, под электропривод

Габаритные и установочные размеры задвижек клиновых 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод:

Диаметр L, мм D, мм D1, мм D2, мм b, мм f, мм
DN50 180 160 125 102 17 3
DN100 230 215 180 158 20 3
DN250 450 405 355 320 30 3
Задвижки клиновые 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, круглым штоком, под электропривод

Эскиз габаритов задвижек клиновых 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод

Материалы деталей задвижек клиновых 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод:

№ п/п Наименование детали Материал
1 Корпус сталь 25Л + сталь 13Cr (аналог сталь 20х13)
2 Клин сталь 25Л + сталь 13Cr (аналог сталь 20х13)
3 Шток сталь ASTM A182 F6a (аналог Ст20Х13)
4 Болт сталь A193 B7 (аналог сталь 35Х)
5 Гайка сталь A194 2H (аналог сталь 35)
6 Прокладка нержавеющая сталь + графит
7 Крышка сталь 25Л
8 Уплотнение шпинделя гибкий графит
9 Штифт сталь ASTM A29 1045 (аналог Ст45)
10 Сальниковая набивка углеродистая сталь
11 Гайка сталь A194 2H (аналог сталь 35)
12 Болт сталь A193 B7 (аналог сталь 35Х)
13 Скоба сталь 25Л
14 Подшипник -
15 Манжета -
16 Гайка штока латунь
17 Кожух сталь ASTM A29 1035 (аналог Ст35)
Задвижки клиновые 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, круглым штоком, под электропривод

Эскиз материалов задвижек клиновых 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод
