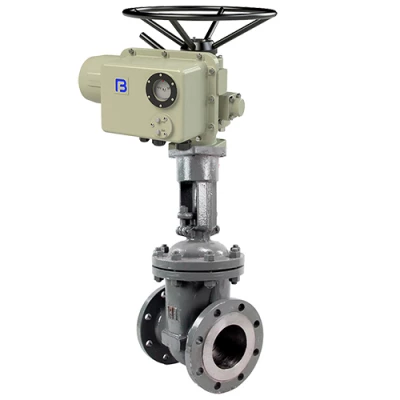

Задвижки клиновые 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-100 Ру16 фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, круглым штоком, с электроприводом ГЗ 220В

Выгодная продажа1
Выгодная продажа1-mobile
Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.
Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки.
Многооборотные электроприводы применяются для управления различной трубопроводной арматуры. Приводы обеспечивают надежное перемещение и удержание в заданном положении запорного элемента ТПА, с крутящим моментом от 50 до 5000 Нм.
Многооборотные общепромышленные электроприводы ГЗ находят применение в различных отраслях коммунального хозяйства, водоснабжения, химической, нефтехимической отрасли, нефтегазового комплекса.

Технические характеристики задвижек клиновых 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод:

Характеристика Значение
Тип задвижки Клиновая
Диаметр 50-250 мм
Давление номинальное 16 бар
Среда вода, пар, нефтепродукты, газообразные среды
Температура рабочей среды от -29 до +425°C
Применение водоснабжение, теплоснабжение
Тип присоединения фланцевый
Тип управления электропривод
Страна производитель Россия
Срок службы 15 лет
Гарантия 1 г.
Задвижки клиновые 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-100 Ру16 фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, круглым штоком, с электроприводом ГЗ 220В

Задвижки клиновые 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-100 Ру16 фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, круглым штоком, с электроприводом ГЗ 220В

Технические характеристики электроприводов ГЗ 220В:

Характеристика Значение
Тип электропривода многооборотный
Напряжение питания 220В
Температура окружающей среды от -45°C до +70°C
Степень защиты корпуса IP65
Тип ОСТ-фланца тип А, тип Б
Страна производитель Россия
Электроприводы ГЗ 220В

Электроприводы ГЗ 220В

Габаритные и установочные размеры задвижек клиновых 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод:

Диаметр L, мм D, мм D1, мм D2, мм b, мм f, мм
DN50 180 160 125 102 17 3
DN100 230 215 180 158 20 3
DN250 450 405 355 320 30 3
Задвижки клиновые 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-100 Ру16 фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, круглым штоком, с электроприводом ГЗ 220В

Эскиз габаритов задвижек клиновых 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод

Габаритные и установочные размеры электроприводов ГЗ 220В:

Модель W, мм H, мм L, мм
ГЗ-А.100/24 371 309 447
ГЗ-Б.300/24 405 369 571
электроприводов ГЗ 220В

Эскиз габаритов электроприводов ГЗ 220В

Материалы деталей задвижек клиновых 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод:

№ п/п Наименование детали Материал
1 Корпус сталь 25Л + сталь 13Cr (аналог сталь 20х13)
2 Клин сталь 25Л + сталь 13Cr (аналог сталь 20х13)
3 Шток сталь ASTM A182 F6a (аналог Ст20Х13)
4 Болт сталь A193 B7 (аналог сталь 35Х)
5 Гайка сталь A194 2H (аналог сталь 35)
6 Прокладка нержавеющая сталь + графит
7 Крышка сталь 25Л
8 Уплотнение шпинделя гибкий графит
9 Штифт сталь ASTM A29 1045 (аналог Ст45)
10 Сальниковая набивка углеродистая сталь
11 Гайка сталь A194 2H (аналог сталь 35)
12 Болт сталь A193 B7 (аналог сталь 35Х)
13 Скоба сталь 25Л
14 Подшипник -
15 Манжета -
16 Гайка штока латунь
17 Кожух сталь ASTM A29 1035 (аналог Ст35)
Задвижки клиновые 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-100 Ру16 фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, круглым штоком, с электроприводом ГЗ 220В

Эскиз материалов задвижек клиновых 30с941нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду50-250 Ру16 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод
