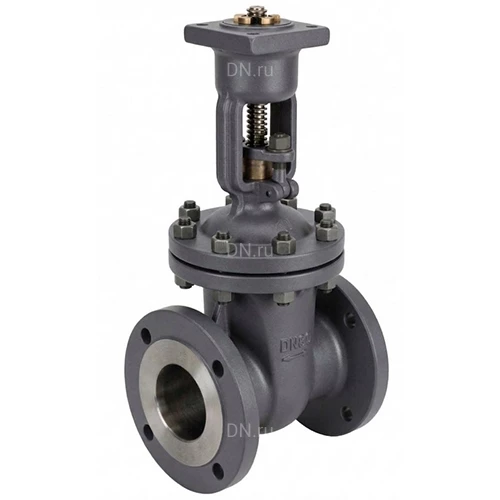

Задвижки клиновые 30с964нж DN.ru GVWR2121M-2W-F-ОСТ GAIR фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, голым шпинделем, под электропривод купить в Москве и РФ

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и промышленности.
Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки.

Технические характеристики задвижек клиновых 30с964нж DN.ru GVWR2121M-2W-F-ОСТ GAIR:

Характеристика	Значение
Тип задвижки	Клиновая
Диаметр	50-150 мм
Среда	вода, пар, нефтепродукты
Температура рабочей среды	от -29 до +425°C
Применение	промышленность, Водоснабжение
Тип присоединения	Фланцевый
Тип управления	голый шток
Страна производитель	Россия
Срок службы	15 лет
Гарантия	1 г.

Задвижки клиновые 30с964нж DN.ru GVWR2121M-2W-F-ОСТ GAIR фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, голым шпинделем, под электропривод

Габаритные и установочные размеры задвижек клиновых 30с964нж DN.ru GVWR2121M-2W-F-ОСТ GAIR:

Диаметр	L, мм	D, мм	D1, мм	D2, мм	b, мм	f, мм	H, мм	H1, мм	z–Ød, шт–мм
DN80	280	195	160	133	22	3	435	515	8–18
DN150	350	300	250	212	30	3	674	824	8–26

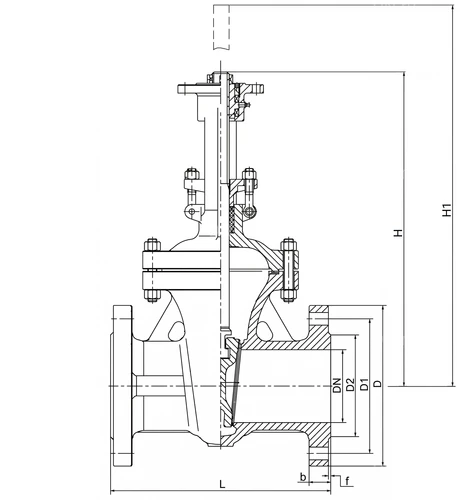

Эскиз габаритов задвижек клиновых 30с964нж DN.ru GVWR2121M-2W-F-ОСТ GAIR

Материалы деталей задвижек клиновых 30с964нж DN.ru GVWR2121M-2W-F-ОСТ GAIR:

№	Наименование детали	Материал
1	Корпус	сталь 25Л
2	Клин	сталь 25Л
3	Шпиндель	нержавеющая сталь 20Cr13 (аналог 12Х13)
4	Болт	сталь 45
5	Гайка	сталь 35
6	Прокладка	нержавеющая сталь+графит
7	Крышка	сталь 25Л
8	Уплотнение шпинделя	гибкий графит
9	Штифт	сталь ASTM A29 1045 (аналог Ст45)
10	Сальниковая набивка	углеродистая сталь
11	Гайка	сталь 35
12	Болт	сталь 45
13	Скоба	сталь 25Л
14	Подшипник	-
15	Манжета	-
16	Гайка шпинделя	латунь
17	Кожух	сталь ASTM A29 1035 (аналог Ст35)

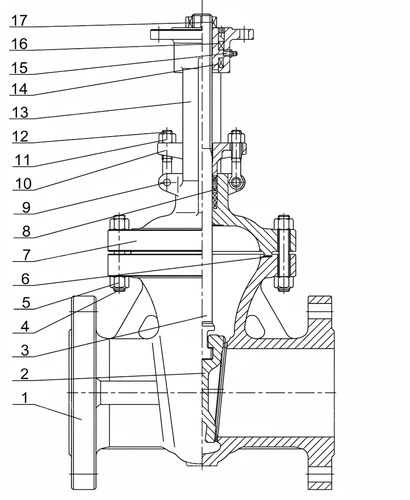

Эскиз материалов задвижек клиновых 30с964нж DN.ru GVWR2121M-2W-F-ОСТ GAIR
