Задвижки клиновые 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350-400 Ру16 фланцевые, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, с ОСТ-фланцем под электропривод

СТМ многоступенчатые насосы 2
СТМ многоступенчатые насосы 2-mobile
КИПиА Акваконтроль 2
КИПиА Акваконтроль 2-mobile
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Задвижка клиновая 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, с ОСТ-фланцем под электропривод
Задвижка клиновая 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, с ОСТ-фланцем под электропривод
Артикул: D040-10508
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30лс941нж
Диаметр: 350 мм
Строительная длина: 550 мм
Температура: 429 °C
Тип присоединения: фланцевый
Класс материала корпуса: сталь
Управление: Голый шток
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
на 2026-02-18
980 836,69
  • $
  • €
Задвижка клиновая 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду400 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, с ОСТ-фланцем под электропривод
Задвижка клиновая 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду400 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, с ОСТ-фланцем под электропривод
Артикул: D040-10509
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30лс941нж
Диаметр: 400 мм
Строительная длина: 600 мм
Температура: 429 °C
Тип присоединения: фланцевый
Класс материала корпуса: сталь
Управление: Голый шток
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
на 2026-02-18
1 094 887,78
  • $
  • €

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.

Технические характеристики задвижки клиновой 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350-400 Ру16

ХарактеристикаЗначение
Номинальный диаметр DN, мм350-400
Номинальное давление PN, бар16
Температура рабочей среды t, ⁰Cот -49 до +429
Рабочая средавода, воздух, пар, нефть, природный газ, азот, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие среды
Направление потокадвустороннее
Класс герметичностиА ГОСТ 9544-2015
Температура окружающей среды, ⁰Cот -49 до +40
Присоединение к трубопроводуфланцевое
Климатическое исполнение по ГОСТ 15150-69У1
Сферы применениясистемы отопления и водоснабжения; промышленные трубопроводы
Задвижки клиновые 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350-400 Ру16 фланцевые, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, с ОСТ-фланцем под электропривод

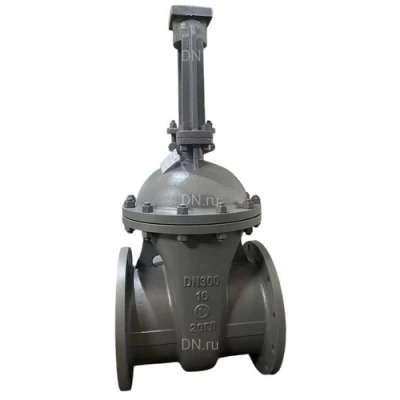

Изображение задвижки клиновой 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350-400 Ру16

Габаритные и установочные размеры задвижки клиновой 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350-400 Ру16

МодельL, ммØD, ммØD1, ммØD2, ммb, ммf, ммz–Ød
Ду35055052047043034416–Ø26
Ду40060058052548236416–Ø30
Задвижки клиновые 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350-400 Ру16 фланцевые, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, с ОСТ-фланцем под электропривод

Эскиз габаритов задвижки клиновой 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350-400 Ру16

Деталировка задвижки клиновой 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350-400 Ру16

№Наименование деталиМатериал детали
1Корпуслегированная сталь 20ГЛ + 13Cr (аналог сталь 20Х13)
2Клин (двухдисковый)легированная сталь 20ГЛ + 13Cr (аналог сталь 20Х13)
3Штокнержавеющая сталь 2Cr13 (аналог сталь 20Х13)
4Прокладканержавеющая сталь + терморасширенный графит (ТРГ)
5Болтсталь A 193 Grade B7 (аналог 40ХГМА)
6Гайкасталь ASTM A194 Grade 2H (аналог сталь 38ХМ)
7Крышкалегированная сталь 20ГЛ
8Уплотнениегибкий графит
9Сальниковая набивкауглеродистая сталь
10Гайкасталь ASTM A194 Grade 2H (аналог сталь 38ХМ)
11Рым-болтсталь A 193 Grade B7 (аналог 40ХГМА)
12Стойкалегированная сталь 20ГЛ
13Подшипниковый узел
14Штоковая гайкалатунь
Задвижки клиновые 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350-400 Ру16 фланцевые, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, с ОСТ-фланцем под электропривод

Эскиз деталировки задвижки клиновой 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350-400 Ру16
