Задвижки клиновые 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350-400 Ру16 фланцевые, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, с электроприводом DN.ru MT-N-M-O2-380VAC-У1

СТМ многоступенчатые насосы 2
СТМ многоступенчатые насосы 2-mobile
КИПиА Акваконтроль 2
КИПиА Акваконтроль 2-mobile
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Задвижка клиновая 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, с электроприводом DN.ru MT-N-090M-O2-380VAC-У1
Задвижка клиновая 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, с электроприводом DN.ru MT-N-090M-O2-380VAC-У1
Артикул: D040-10971
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30лс941нж
Диаметр: 350 мм
Строительная длина: 550 мм
Температура: 429 °C
Тип присоединения: фланцевый
Класс материала корпуса: сталь
Управление: С электроприводом
Напряжение питания: 380В
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
на 2026-02-18
1 238 361,61
  • $
  • €
Задвижка клиновая 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду400 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, с электроприводом DN.ru MT-N-090M-O2-380VAC-У1
Задвижка клиновая 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду400 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, с электроприводом DN.ru MT-N-090M-O2-380VAC-У1
Артикул: D040-10972
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30лс941нж
Диаметр: 400 мм
Строительная длина: 600 мм
Температура: 429 °C
Тип присоединения: фланцевый
Класс материала корпуса: сталь
Управление: С электроприводом
Напряжение питания: 380В
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
на 2026-02-18
1 352 412,7
  • $
  • €

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности. Электропривод многооборотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Технические характеристики задвижек клиновых 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350-400 Ру16

ХарактеристикаЗначение
Номинальный диаметр DN, мм350-400
Номинальное давление PN, бар16
Температура рабочей среды t, ⁰Cот -49 до +429
Рабочая средавода, воздух, пар, нефть, природный газ, азот, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие среды
Направление потокадвустороннее
Класс герметичностиА ГОСТ 9544-2015
Температура окружающей среды, ⁰Cот -49 до +40
Присоединение к трубопроводуфланцевое
Климатическое исполнение по ГОСТ 15150-69У1
Сферы применениясистемы отопления и водоснабжения; промышленные трубопроводы
Задвижки клиновые 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350-400 Ру16 фланцевые, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, с электроприводом DN.ru MT-N-M-O2-380VAC-У1

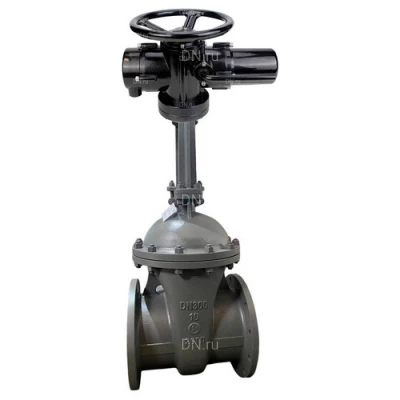

Изображение задвижек клиновых 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350-400 Ру16

Габаритные и установочные размеры задвижек клиновых 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350-400 Ру16

МодельL, ммØD, ммØD1, ммØD2, ммb, ммf, ммz–Ød
Ду35055052047043034416–Ø26
Ду40060058052548236416–Ø30
Задвижки клиновые 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350-400 Ру16 фланцевые, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, с электроприводом DN.ru MT-N-M-O2-380VAC-У1

Эскиз габаритов задвижек клиновых 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350-400 Ру16

Деталировка задвижек клиновых 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350-400 Ру16

№Наименование деталиМатериал детали
1Корпуслегированная сталь 20ГЛ + 13Cr (аналог сталь 20Х13)
2Клин (двухдисковый)легированная сталь 20ГЛ + 13Cr (аналог сталь 20Х13)
3Штокнержавеющая сталь 2Cr13 (аналог сталь 20Х13)
4Прокладканержавеющая сталь + терморасширенный графит (ТРГ)
5Болтсталь A 193 Grade B7 (аналог 40ХГМА)
6Гайкасталь ASTM A194 Grade 2H (аналог сталь 38ХМ)
7Крышкалегированная сталь 20ГЛ
8Уплотнениегибкий графит
9Сальниковая набивкауглеродистая сталь
10Гайкасталь ASTM A194 Grade 2H (аналог сталь 38ХМ)
11Рым-болтсталь A 193 Grade B7 (аналог 40ХГМА)
12Стойкалегированная сталь 20ГЛ
13Подшипниковый узел
14Штоковая гайкалатунь
Задвижки клиновые 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350-400 Ру16 фланцевые, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, с электроприводом DN.ru MT-N-M-O2-380VAC-У1

Эскиз деталировки задвижек клиновых 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350-400 Ру16

Основные параметры электроприводов DN.ru MT-N-xM-02-380VAC-У1

ХарактеристикаЗначение
Тип электроприводамногооборотный
Тип двигателяасинхронный
Наличие моментной муфтыесть
Наличие дублераштурвал
Напряжение питания380V/AC, 50Hz, 3 фазы
Кабельный вводводонепроницаемый G1/2
Тип присоединенияГОСТ 34287-2017 (ОСТ 26-07-763-73)
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклиниванияесть
Класс защиты корпусаIP67
Тип изоляции обмоткиF
Температура окружающей средыот -30 до +70 °С
Влажность окружающей среды≤95% (25°С)
Средний ресурс5 000 циклов закрытие/открытие
Частота вращения выходного вала18 об./мин.
Передаточное отношение1:1

Видео электроприводов DN.ru MT-N-xM-O2-380VAC-У1 пятикулачковых

Технические характеристики электроприводов DN.ru MT-N-xM-02-380VAC-У1

МодельМаксимальный крутящий момент, НмНоминальный ток, АМощность, кВтТип присоединенияВес, кг
MT-N-005M-O2-380VAC-У1500.450.12АК (А)15.2
MT-N-007M-O2-380VAC-У1700.60.18АК (А)15.8
MT-N-010M-O2-380VAC-У11000.60.18АК (А)15.8
MT-N-015M-O2-380VAC-У11500.850.25АК (А)16.2
MT-N-020M-O2-380VAC-У12001.050.37Б24.2
MT-N-030M-O2-380VAC-У13001.30.55Б25.8
MT-N-045M-O2-380VAC-У14502.51.1В63
MT-N-060M-O2-380VAC-У16003.21.5В65.2
MT-N-090M-O2-380VAC-У19003.21.5В67.5
