Задвижки клиновые 30с964нж DN.ru GVWR2134M-2W-F-ОСТ Ду50-300 Ру25 фланцевые, корпус - сталь 25Л, уплотнение - металл, c ОСТ-фланцем и круглым штоком, с электроприводом DN.ru MT-N-Z(EM)-O1-220VAC-У1 220В

Задвижка клиновая предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, масел, по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие.

Электропривод многооборотный предназначен для управления запорной промышленной трубопроводной арматурой, например, чугунными и стальными задвижками, шиберными заслонками и т.п.

Применение: электропривод позволяет использовать арматуру в системах автоматического управления теплоснабжением, водоснабжением гражданских и промышленных объектов.

Принцип работы: данный электропривод применим в повторно-кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения 10 минут. Питание электроприводов, в зависимости от исполнения, осуществляется от сети переменного тока 50Гц 220В 1 фаза или 380В 3 фазы.

Технические параметры задвижек клиновых фланцевых DN.ru 30с964нж GVWR2134M-2W-F-ОСТ Ру25 с MT-N-Z(EM)-O1-220VAC-У1:

Характеристика	Значение
Тип задвижки	клиновая
Диаметр номинальный	50-300 мм
Давление номинальное	25 бар
Температура рабочей среды	От -30 до +425 °C
Рабочая среда	вода, пар, масло
Направление потока	двустороннее
Присоединение к трубопроводу	фланцевое
Страна производитель	Китай

Задвижки клиновые 30с964нж DN.ru GVWR2134M-2W-F-ОСТ Ду50-300 Ру25 фланцевые, корпус - сталь 25Л, уплотнение - металл, c ОСТ-фланцем и круглым штоком, с электроприводом DN.ru MT-N-Z(EM)-O1-220VAC-У1 220В

Габаритные и установочные размеры задвижек клиновых фланцевых DN.ru 30с964нж GVWR2134M-2W-F-ОСТ Ру25 с MT-N-Z(EM)-O1-220VAC-У1:

DN	L, мм	H, мм	D, мм	D1, мм	D2, мм	b, мм	Zx0d, мм	A, мм	H1, мм	C, мм	Крутящий момент, Нм
50	250	240	160	125	100	18	4-18	308	268	200	90
80	280	340	195	160	135	20	8-18	308	268	200	135
100	300	430	230	190	160	22	8-23	308	268	200	180
150	350	670	300	250	218	30	8-25	308	268	200	270
200	400	800	260	310	278	34	12-25	308	268	200	270
250	450	950	425	370	332	36	12-30	308	268	200	270
300	500	1100	485	430	390	40	16-30	308	268	200	545

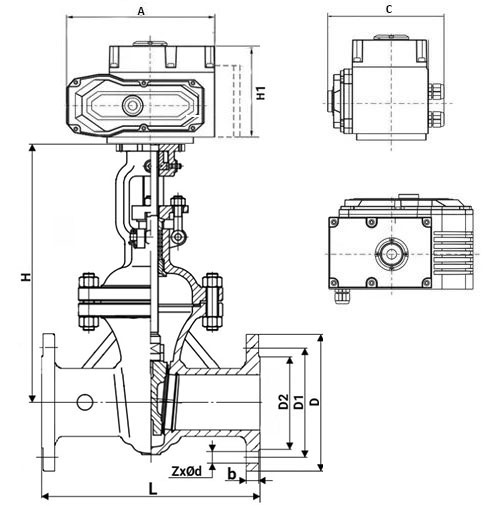

Эскиз задвижек клиновых фланцевых DN.ru 30с964нж GVWR2134M-2W-F-ОСТ Ру25 с MT-N-Z(EM)-O1-220VAC-У1

Основные материалы деталей задвижек клиновых фланцевых DN.ru 30с964нж GVWR2134M-2W-F-ОСТ Ру25 с MT-N-Z(EM)-O1-220VAC-У1:

№ п/п	Наименование детали	Материал
1	Гайка шпинделя	латунь
2	Уплотнение	графит
3	Болт/гайка	Ст35
4	Шток	сталь 2cr13
5	Седло	WCB+D507
6	Клин	WCB+D507MO
7	Корпус	сталь 25Л

Эскиз материалов задвижек клиновых фланцевых DN.ru 30с964нж GVWR2134M-2W-F-ОСТ Ру25 с MT-N-Z(EM)-O1-220VAC-У1

Основные технические данные и характеристики электроприводов DN.ru серии MT:

Марка электропривода	MT-N-005Z-О1-220VAC-У1	MT-N-010Z-О1-220VAC-У1	MT-N-020Z-О1-220VAC-У1	MT-N-030Z-О1-220VAC-У1
Напряжение питания, В	220
Мощность электродвигателя, Вт	100	100	120	150
Крутящий момент, Нм	50	100	200	300
Скорость, об./мин.	5
Максимальное число оборотов привода	50
Максимальный диаметр штока арматуры, мм	16	18	22	25
Вес, кг	10
Степень защиты корпуса	IP67
Температура окружающей среды, °C	от -28 до +60
Температура срабатывания внутренней тепловой защиты, °C	110
Наличие дублера	шестигранник
Угол установки	произвольный
Материал корпуса	алюминиевый сплав
Тип ISO-фланца	F10/F12

Электроприводы DN.ru серии MT

Габаритные и установочные размеры электроприводов DN.ru серии MT:

O, мм	40
A, мм	149
B, мм	119
C, мм	114
D, мм	200
E, мм	151
F, мм	105
G, мм	117

Эскиз электроприводов DN.ru серии MT
