Задвижки клиновые DN.ru GVWR2230M-2W-W-S Ду25-40 Ру25 с выдвижным штоком, под приварку, корпус - углеродистая сталь А105 (аналог сталь 20), материал клина - нержавеющая сталь 1Cr13 (аналог сталь 12Х13), со штурвалом

СТМ многоступенчатые насосы 2
СТМ многоступенчатые насосы 2-mobile
КИПиА Акваконтроль 2
КИПиА Акваконтроль 2-mobile
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Задвижка клиновая DN.ru GVWR2230M-2W-W-S Ду25 Ру25 с выдвижным штоком, под приварку, корпус - углеродистая сталь А105 (аналог сталь 20), материал клина - нержавеющая сталь 1Cr13 (аналог сталь 12Х13), со штурвалом
Задвижка клиновая DN.ru GVWR2230M-2W-W-S Ду25 Ру25 с выдвижным штоком, под приварку, корпус - углеродистая сталь А105 (аналог сталь 20), материал клина - нержавеющая сталь 1Cr13 (аналог сталь 12Х13), со штурвалом
Артикул: D040-10575
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Диаметр: 25 мм
Строительная длина: 111 мм
Температура: 429 °C
Тип присоединения: под приварку
Класс материала корпуса: сталь
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: Необрезиненный
Уплотнение: Металл
на 2025-12-31
12 076,17
  • $
  • €
Задвижка клиновая DN.ru GVWR2230M-2W-W-S Ду32 Ру25 с выдвижным штоком, под приварку, корпус - углеродистая сталь А105 (аналог сталь 20), материал клина - нержавеющая сталь 1Cr13 (аналог сталь 12Х13), со штурвалом
Задвижка клиновая DN.ru GVWR2230M-2W-W-S Ду32 Ру25 с выдвижным штоком, под приварку, корпус - углеродистая сталь А105 (аналог сталь 20), материал клина - нержавеющая сталь 1Cr13 (аналог сталь 12Х13), со штурвалом
Артикул: D040-10576
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Диаметр: 32 мм
Строительная длина: 120 мм
Температура: 429 °C
Тип присоединения: под приварку
Класс материала корпуса: сталь
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: Необрезиненный
Уплотнение: Металл
на 2025-12-31
19 567,58
  • $
  • €
Задвижка клиновая DN.ru GVWR2230M-2W-W-S Ду40 Ру25 с выдвижным штоком, под приварку, корпус - углеродистая сталь А105 (аналог сталь 20), материал клина - нержавеющая сталь 1Cr13 (аналог сталь 12Х13), со штурвалом
Задвижка клиновая DN.ru GVWR2230M-2W-W-S Ду40 Ру25 с выдвижным штоком, под приварку, корпус - углеродистая сталь А105 (аналог сталь 20), материал клина - нержавеющая сталь 1Cr13 (аналог сталь 12Х13), со штурвалом
Артикул: D040-10577
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Диаметр: 40 мм
Строительная длина: 120 мм
Температура: 429 °C
Тип присоединения: под приварку
Класс материала корпуса: сталь
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: Необрезиненный
Уплотнение: Металл
на 2025-12-31
24 151,73
  • $
  • €

Задвижка клиновая предназначена для установки на трубопроводах в качестве запорного устройства для жидких и газообразных сред, по отношению к которым материалы задвижки коррозионостойкие. Особенностью задвижки DN.ru GVWR2230M-2W-W-S является сварное соединение с трубопроводом, что обеспечивает абсолютную герметичность, долгий срок службы и низкое гидравлическое сопротивление. Высокая прочность и надежность задвижек такого типа позволяет широко использовать их в нефтегазовой и химической промышленности. Задвижка подходят для нефтехима.

Технические характеристики задвижек клиновых DN.ru GVWR2230M-2W-W-S Ду25-40 Ру25

ХарактеристикаЗначение
Номинальный диаметр DN, мм25-40
Номинальное давление PN, бар25
Температура рабочей среды t, ⁰Cот -29 до +429
Рабочая средавода, воздух, пар, нефть, природный газ, азот, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие среды, при которых скорость коррозии материала корпуса не превысит 0.2 мм в год
Направление потокадвустороннее
Тип управленияштурвал
Класс герметичности«А» ГОСТ 9544-2015
Температура окружающей среды, ⁰Cот -29 до +60
Присоединение к трубопроводусварка/сварка
Сферы применениясистемы отопления и водоснабжения; промышленные трубопроводы
Задвижки клиновые DN.ru GVWR2230M-2W-W-S Ду25-40 Ру25 с выдвижным штоком, под приварку, корпус - углеродистая сталь А105 (аналог сталь 20), материал клина - нержавеющая сталь 1Cr13 (аналог сталь 12Х13), со штурвалом

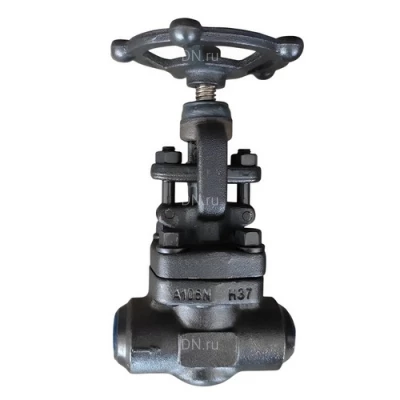

Изображение задвижек клиновых DN.ru GVWR2230M-2W-W-S Ду25-40 Ру25

Габаритные и установочные размеры задвижек клиновых DN.ru GVWR2230M-2W-W-S Ду25-40 Ру25

МодельL, ммØD, ммØD1, мм
Ду251112647
Ду321203257
Ду401204163
Задвижки клиновые DN.ru GVWR2230M-2W-W-S Ду25-40 Ру25 с выдвижным штоком, под приварку, корпус - углеродистая сталь А105 (аналог сталь 20), материал клина - нержавеющая сталь 1Cr13 (аналог сталь 12Х13), со штурвалом

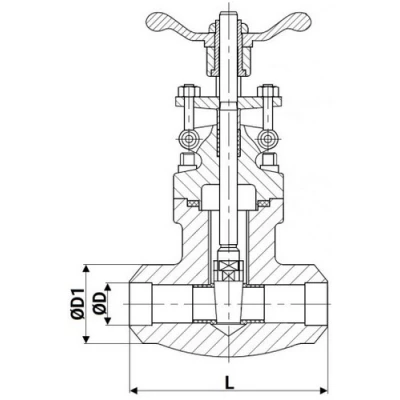

Эскиз габаритов задвижек клиновых DN.ru GVWR2230M-2W-W-S Ду25-40 Ру25

Деталировка задвижек клиновых DN.ru GVWR2230M-2W-W-S Ду25-40 Ру25

№Наименование деталиМатериал детали
1Корпусуглеродистая сталь А105 (аналог сталь 20)
2Клиннержавеющая сталь 1Cr13 (аналог сталь 12Х13)
3Штокнержавеющая сталь 1Cr13 (аналог сталь 12Х13)
4Прокладканержавеющая сталь AISI 304 (аналог 08Х18Н10) + графит
5Крышкауглеродистая сталь А105 (аналог сталь 20)
6Болтсталь A 193 B7 (аналог 40ХГМА)
7Набивкатерморасширенный графит
8Скобауглеродистая сталь А105 (аналог сталь 20)
9Рым-болтсталь A 193 B7 (аналог 40ХГМА
10Штоковая гайканержавеющая сталь 1Cr13 (аналог сталь 12Х13)
11Штурвалчугун QT350 (аналог ВЧ35)
Задвижки клиновые DN.ru GVWR2230M-2W-W-S Ду25-40 Ру25 с выдвижным штоком, под приварку, корпус - углеродистая сталь А105 (аналог сталь 20), материал клина - нержавеющая сталь 1Cr13 (аналог сталь 12Х13), со штурвалом

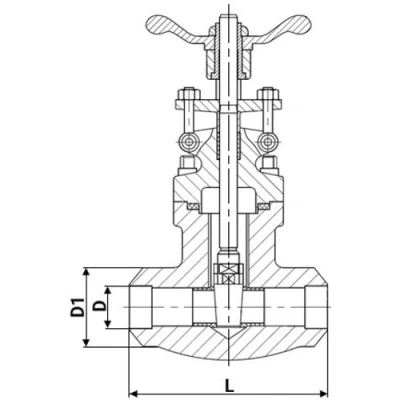

Эскиз деталировки задвижек клиновых DN.ru GVWR2230M-2W-W-S Ду25-40 Ру25
