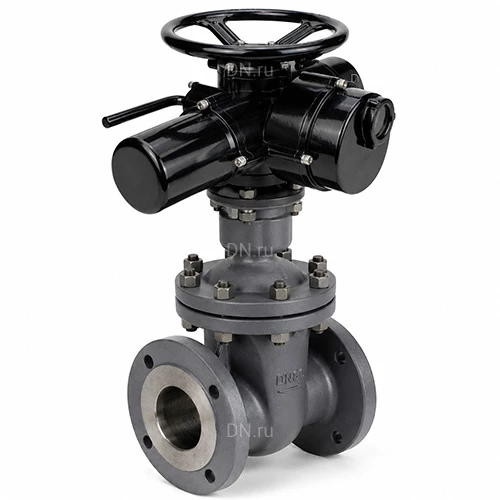

Задвижка клиновая 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду50 Ру16 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь 12Х18Н9ТЛ, уплотнение - металл, с ОСТ-фланцем, GAIR, с электроприводом DN.ru MT-N-010EM-O2-220VAC-У1 пятикулачковым

Описание

Производитель: DN.ru, Россия

Тип задвижки: Клиновая

Серия: GVWR

Таблица фигур: 30нж941нж

Диаметр: 50 мм

Строительная длина: 180 мм

Температура: 425 °C

Тип присоединения: фланцевый

Класс материала корпуса: нержавеющая сталь

Управление: С электроприводом

Напряжение питания220 В

Конструкция шпинделя: выдвижной

Клин: необрезиненный

Уплотнение: Металл

Артикул: D040-09044

Доставим в город Москва:

В наличии:

222 112 ₽ $ €

до 2025-01-02

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.
Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки.
Электропривод многооборотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.
Принцип работы электропривода заключается в преобразовании электрического сигнала, поступающего от управляющего устройства во вращательное движение выходного вала.

Технические характеристики задвижек клиновых 30нж941нж DN.ru GAIR GVWR2424M-2W-F-ОСТ Ду50 Ру16 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод:

Характеристика	Значение
Тип задвижки	Клиновая
Диаметр	50 мм
Давление номинальное	16 бар
Среда	вода, пар, нефтепродукты, газообразные среды
Температура рабочей среды	от -29 до +425°C
Применение	водоснабжение, теплоснабжение
Тип присоединения	фланцевый
Тип управления	электропривод
Страна производитель	Россия
Срок службы	15 лет
Гарантия	1 г.

Задвижки клиновые 30нж941нж DN.ru GAIR GVWR2424M-2W-F-ОСТ Ду50 Ру16 фланцевые, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь 12Х18Н9ТЛ, уплотнение - металл, с ОСТ-фланцем, с электроприводом DN.ru MT-N-xEM-O2-220VAC-У1 пятикулачковым

Технические характеристики электроприводов DN.ru MT-N-xEM-О2-220VAC-У1 пятикулачковых:

Характеристика	Значение
Тип электропривода	многооборотный
Напряжение питания	220 В
Температура окружающей среды	от -30°C до +70°C
Степень защиты корпуса	IP67
Тип ОСТ-фланца	тип А, тип Б
Страна производитель	Китай

Электроприводы DN.ru MT-N-xEM-О2-220VAC-У1 пятикулачковые

Габаритные и установочные размеры задвижек клиновых 30нж941нж DN.ru GAIR GVWR2424M-2W-F-ОСТ Ду50 Ру16 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод:

Диаметр	L, мм	D, мм	D1, мм	D2, мм	b, мм	f, мм
DN50	180	160	125	100	16	3

Эскиз габаритов задвижек клиновых 30нж941нж DN.ru GAIR GVWR2424M-2W-F-ОСТ Ду50 Ру16 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод

Габаритные и установочные размеры электроприводов DN.ru MT-N-xEM-О2-220VAC-У1 пятикулачковых:

Модель	W, мм	H, мм	L, мм
MT-N-010EM-02-x-У1	334	258	411
MT-N-020EM-02-x-У1	365	290	470
MT-N-030EM-02-x-У1	365	290	470
MT-N-045EM-02-x-У1	433	337	564
MT-N-060EM-02-x-У1	433	337	564

Эскиз габаритов электроприводов DN.ru MT-N-xEM-О2-220VAC-У1 пятикулачковых

Материалы деталей задвижек клиновых 30нж941нж DN.ru GAIR GVWR2424M-2W-F-ОСТ Ду50 Ру16 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод:

№	Наименование детали	Материал
1	Корпус	сталь 12Х18Н9ТЛ
2	Клин	сталь 12Х18Н9ТЛ
3	Крепление клина	сталь 12Х18Н9ТЛ
4	Шток	сталь 12Х18Н9ТЛ
5	Прокладка	сталь 12Х18Н9ТЛ + графит
6	Крышка	сталь 12Х18Н9ТЛ
7	Шпилька	сталь нержавеющая 201
8	Гайка	сталь нержавеющая 201
9	Уплотнение шпинделя	графит терморасширенный
10	Сальниковое уплотнение	сталь нержавеющая 201
11	Скоба	сталь 12Х18Н9ТЛ
12	Гайка штока	медный сплав ZCuAl10fe3
