Задвижки клиновые 30лс41нж DN.ru GVWR2626M-2W-F-S Ду50-300 Ру16 фланцевые, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом

СТМ многоступенчатые насосы 2
СТМ многоступенчатые насосы 2-mobile
КИПиА Акваконтроль 2
КИПиА Акваконтроль 2-mobile
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Задвижка клиновая 30лс41нж DN.ru GVWR2626M-2W-F-S Ду50 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом
Задвижка клиновая 30лс41нж DN.ru GVWR2626M-2W-F-S Ду50 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом
Артикул: D040-10499
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30лс41нж
Диаметр: 50 мм
Строительная длина: 180 мм
Температура: 429 °C
Тип присоединения: фланцевый
Класс материала корпуса: сталь
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
на 2026-02-18
45 620,07
  • $
  • €
Задвижка клиновая 30лс41нж DN.ru GVWR2626M-2W-F-S Ду65 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом
Задвижка клиновая 30лс41нж DN.ru GVWR2626M-2W-F-S Ду65 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом
Артикул: D040-10500
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30лс41нж
Диаметр: 65 мм
Строительная длина: 195 мм
Температура: 429 °C
Тип присоединения: фланцевый
Класс материала корпуса: сталь
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
на 2026-02-18
51 322,96
  • $
  • €
Задвижка клиновая 30лс41нж DN.ru GVWR2626M-2W-F-S Ду80 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом
Задвижка клиновая 30лс41нж DN.ru GVWR2626M-2W-F-S Ду80 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом
Артикул: D040-10501
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30лс41нж
Диаметр: 80 мм
Строительная длина: 210 мм
Температура: 429 °C
Тип присоединения: фланцевый
Класс материала корпуса: сталь
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
на 2026-02-18
65 008,92
  • $
  • €
Задвижка клиновая 30лс41нж DN.ru GVWR2626M-2W-F-S Ду100 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом
Задвижка клиновая 30лс41нж DN.ru GVWR2626M-2W-F-S Ду100 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом
Артикул: D040-10502
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30лс41нж
Диаметр: 100 мм
Строительная длина: 230 мм
Температура: 429 °C
Тип присоединения: фланцевый
Класс материала корпуса: сталь
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
на 2026-02-18
93 521,54
  • $
  • €
Задвижка клиновая 30лс41нж DN.ru GVWR2626M-2W-F-S Ду125 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом
Задвижка клиновая 30лс41нж DN.ru GVWR2626M-2W-F-S Ду125 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом
Артикул: D040-10503
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30лс41нж
Диаметр: 125 мм
Строительная длина: 255 мм
Температура: 429 °C
Тип присоединения: фланцевый
Класс материала корпуса: сталь
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
на 2026-02-18
155 108,97
  • $
  • €
Задвижка клиновая 30лс41нж DN.ru GVWR2626M-2W-F-S Ду150 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом
Задвижка клиновая 30лс41нж DN.ru GVWR2626M-2W-F-S Ду150 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом
Артикул: D040-10504
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30лс41нж
Диаметр: 150 мм
Строительная длина: 280 мм
Температура: 429 °C
Тип присоединения: фланцевый
Класс материала корпуса: сталь
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
на 2026-02-18
173 357,12
  • $
  • €
Задвижка клиновая 30лс41нж DN.ru GVWR2626M-2W-F-S Ду200 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом
Задвижка клиновая 30лс41нж DN.ru GVWR2626M-2W-F-S Ду200 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом
Артикул: D040-10505
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30лс41нж
Диаметр: 200 мм
Строительная длина: 330 мм
Температура: 429 °C
Тип присоединения: фланцевый
Класс материала корпуса: сталь
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
на 2026-02-18
302 234,87
  • $
  • €
Задвижка клиновая 30лс41нж DN.ru GVWR2626M-2W-F-S Ду250 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом
Задвижка клиновая 30лс41нж DN.ru GVWR2626M-2W-F-S Ду250 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом
Артикул: D040-10506
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30лс41нж
Диаметр: 250 мм
Строительная длина: 450 мм
Температура: 429 °C
Тип присоединения: фланцевый
Класс материала корпуса: сталь
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
на 2026-02-18
399 177,9
  • $
  • €
Задвижка клиновая 30лс41нж DN.ru GVWR2626M-2W-F-S Ду300 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом
Задвижка клиновая 30лс41нж DN.ru GVWR2626M-2W-F-S Ду300 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом
Артикул: D040-10507
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30лс41нж
Диаметр: 300 мм
Строительная длина: 500 мм
Температура: 429 °C
Тип присоединения: фланцевый
Класс материала корпуса: сталь
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
на 2026-02-18
549 724,68
  • $
  • €

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.

Технические характеристики задвижек клиновых 30лс941нж DN.ru GVWR2626M-2W-F-S Ду50-300 Ру16

ХарактеристикаЗначение
Номинальный диаметр DN, мм50-300
Номинальное давление PN, бар16
Температура рабочей среды t, ⁰Cот -49 до +429
Рабочая средавода, воздух, пар, нефть, природный газ, азот, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие среды
Направление потокадвустороннее
Класс герметичностиА ГОСТ 9544-2015
Температура окружающей среды, ⁰Cот -49 до +40
Присоединение к трубопроводу
Климатическое исполнение по ГОСТ 15150-69У1
Сферы применениясистемы отопления и водоснабжения; промышленные трубопроводы
Задвижки клиновые 30лс41нж DN.ru GVWR2626M-2W-F-S Ду50-300 Ру16 фланцевые, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом

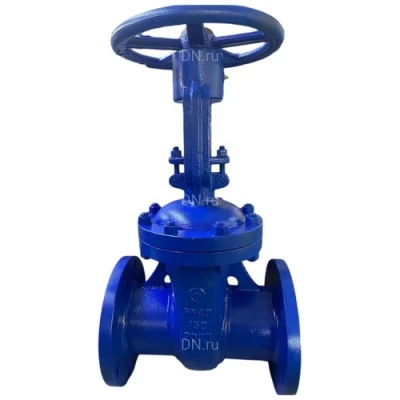

Изображение задвижек клиновых 30лс941нж DN.ru GVWR2626M-2W-F-S Ду50-300 Ру16

Габаритные и установочные размеры задвижек клиновых 30лс941нж DN.ru GVWR2626M-2W-F-S Ду50-300 Ру16

МодельL, ммØD, ммØD1, ммØD2, ммb, ммf, ммz–Ød
Ду501801601251021734–Ø18
Ду651951801451201834–Ø18
Ду802101951601332034–Ø18
Ду1002302151801582038–Ø18
Ду1252552452101842238–Ø18
Ду1502802802402122438–Ø22
Ду20033033529526826312–Ø22
Ду25045040535532030312–Ø26
Ду30050046041037031412–Ø26
Задвижки клиновые 30лс41нж DN.ru GVWR2626M-2W-F-S Ду50-300 Ру16 фланцевые, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом

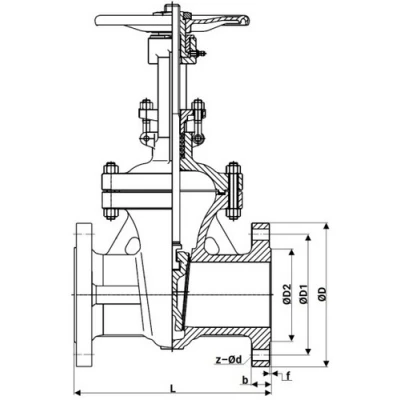

Эскиз габаритов задвижек клиновых 30лс941нж DN.ru GVWR2626M-2W-F-S Ду50-300 Ру16

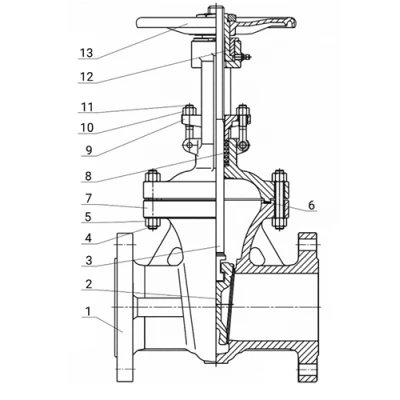

Деталировка задвижек клиновых 30лс941нж DN.ru GVWR2626M-2W-F-S Ду50-300 Ру16

№Наименование деталиМатериал детали
1Корпуслегированная сталь 20ГЛ + 13Cr (аналог сталь 20Х13)
2Клин (двухдисковый)легированная сталь 20ГЛ + 13Cr (аналог сталь 20Х13)
3Штокнержавеющая сталь 2Cr13 (аналог сталь 20Х13)
4Болтсталь A 193 Grade B7 (аналог 40ХГМА)
5Гайкасталь ASTM A194 Grade 2H (аналог сталь 38ХМ)
6Прокладканержавеющая сталь + терморасширенный графит (ТРГ)
7Крышкалегированная сталь 20ГЛ
8Уплотнениегибкий графит
9Сальниковая набивкауглеродистая сталь
10Гайкасталь ASTM A194 Grade 2H (аналог сталь 38ХМ)
11Болтсталь A 193 Grade B7 (аналог 40ХГМА)
12Штоковая гайкалатунь
13Штурвалчугун QT350 (аналог ВЧ35)
Задвижки клиновые 30лс41нж DN.ru GVWR2626M-2W-F-S Ду50-300 Ру16 фланцевые, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, со штурвалом

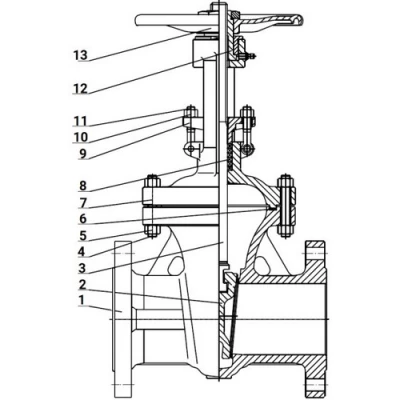

Эскиз деталировки задвижек клиновых 30лс941нж DN.ru GVWR2626M-2W-F-S Ду50-300 Ру16
