Задвижка клиновая 30нж964нж DN.ru GVWR3535M-2W-F-ОСТ Ду100 Ру25 фланцевая, корпус - сталь нержавеющая 12Х18Н9ТЛ, материал клина - сталь нержавеющая 12Х18Н9ТЛ, уплотнение - металл, с ОСТ-фланцем тип АК (А), с голым штоком GAIR, 100Нм
Задвижка клиновая 30нж964нж DN.ru GVWR3535M-2W-F-ОСТ Ду100 Ру25 фланцевая, корпус - сталь нержавеющая 12Х18Н9ТЛ, материал клина - сталь нержавеющая 12Х18Н9ТЛ, уплотнение - металл, с ОСТ-фланцем тип АК (А), с голым штоком GAIR, 100Нм
Артикул: D040-10558
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30нж964нж
Диаметр: 100 мм
Строительная длина: 300 мм
Температура: 425 °C
Тип присоединения: Фланцевый
Класс материала корпуса: нержавеющая сталь
Управление: Голый шток
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
на 2026-02-11
216 696,4
  • $
  • €

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности. Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки.

Технические характеристики задвижек клиновых 30нж964нж DN.ru GVWR3535M-2W-F-ОСТ Ду100 Ру25 фланцевых

ХарактеристикаЗначение
Номинальный диаметр DN, мм100
Номинальное давление PN, бар25
Температура рабочей среды t, °Cот -29 до +425
Рабочая средавода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Направление потокадвустороннее
Класс герметичностиА ГОСТ 9544-2015
Присоединение к трубопроводуфланцевое
Тип клинадвухдисковый
Сферы применениясистемы отопления и водоснабжения; промышленные трубопроводы
Средний срок службы, лет15
Задвижки клиновые 30нж964нж DN.ru GVWR3535M-2W-F-ОСТ Ду100 Ру25 фланцевые, корпус - сталь нержавеющая 12Х18Н9ТЛ, материал клина - сталь нержавеющая 12Х18Н9ТЛ, уплотнение - металл, с ОСТ-фланцем тип АК (А), с голым штоком GAIR, 100Нм

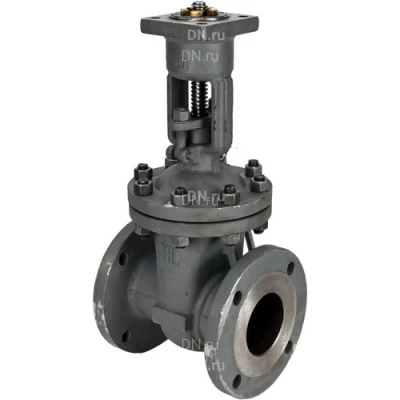

Изображение задвижек клиновых 30нж964нж DN.ru GVWR3535M-2W-F-ОСТ Ду100 Ру25 фланцевых

Габаритные и установочные размеры задвижек клиновых 30нж964нж DN.ru GVWR3535M-2W-F-ОСТ Ду100 Ру25 фланцевых

МодельDN, ммL, ммØD, ммØD1, ммØD2, ммb, ммf, ммz–Ød, мм
Ду1001003002301901592438-Ø22
Задвижки клиновые 30нж964нж DN.ru GVWR3535M-2W-F-ОСТ Ду100 Ру25 фланцевые, корпус - сталь нержавеющая 12Х18Н9ТЛ, материал клина - сталь нержавеющая 12Х18Н9ТЛ, уплотнение - металл, с ОСТ-фланцем тип АК (А), с голым штоком GAIR, 100Нм

Эскиз габаритов задвижек клиновых 30нж964нж DN.ru GVWR3535M-2W-F-ОСТ Ду100 Ру25 фланцевых

Деталировка задвижек клиновых 30нж964нж DN.ru GVWR3535M-2W-F-ОСТ Ду100 Ру25 фланцевых

№Наименование деталиМатериал детали
1Корпуссталь 12Х18Н9ТЛ
2Клинсталь 12Х18Н9ТЛ
3Штоксталь 12Х18Н9ТЛ
4Прокладкасталь нержавеющая + графит
5Болтсталь A 193 Grade B8 (аналог 08X18H10T)
6Гайкасталь A 194 Grade 8 (аналог 08Х18Н10Т)
7Крышкасталь 12Х18Н9ТЛ
8Уплотнение шпинделяграфит терморасширенный
9Скобасталь 12Х18Н9ТЛ
10Гайкасталь A 194 Grade 8 (аналог 08Х18Н10Т)
11Рым-болтсталь A 193 Grade B8 (аналог 08X18H10T)
12Стойкасталь 12Х18Н9ТЛ
13Подшипник
14Гайка штокалатунь
Задвижки клиновые 30нж964нж DN.ru GVWR3535M-2W-F-ОСТ Ду100 Ру25 фланцевые, корпус - сталь нержавеющая 12Х18Н9ТЛ, материал клина - сталь нержавеющая 12Х18Н9ТЛ, уплотнение - металл, с ОСТ-фланцем тип АК (А), с голым штоком GAIR, 100Нм

Эскиз деталировки задвижек клиновых 30нж964нж DN.ru GVWR3535M-2W-F-ОСТ Ду100 Ру25 фланцевых
