Задвижки клиновые 30нж941нж DN.ru GAIR GVWR2424M-2W-F-ОСТ Ду50 Ру16 фланцевые, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь 12Х18Н9ТЛ, уплотнение - металл, с ОСТ-фланцем, круглым штоком, с электроприводом ГЗ 220В

Сортировать по:

Показывать по:

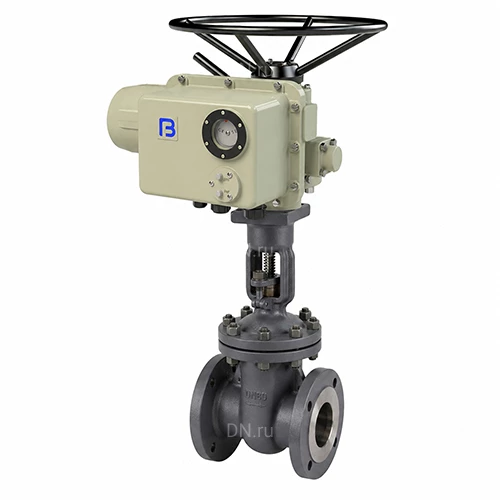

Задвижка клиновая 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду50 Ру16 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь 12Х18Н9ТЛ, уплотнение - металл, с ОСТ-фланцем, круглым штоком, GAIR, с электроприводом ГЗ-А.100/24 220В

Описание

Производитель: DN.ru, Россия

Тип задвижки: Клиновая

Серия: GVWR

Таблица фигур: 30нж941нж

Диаметр: 50 мм

Строительная длина: 180 мм

Температура: 425 °C

Тип присоединения: фланцевый

Класс материала корпуса: нержавеющая сталь

Управление: С электроприводом

Напряжение питания220 В

Конструкция шпинделя: выдвижной

Клин: необрезиненный

Уплотнение: Металл

Артикул: D040-09053

Доставим в город Москва:

В наличии:

236 631 ₽ $ €

до 2025-01-02

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.
Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки.
Многооборотные электроприводы применяются для управления различной трубопроводной арматуры. Приводы обеспечивают надежное перемещение и удержание в заданном положении запорного элемента ТПА, с крутящим моментом от 50 до 5000 Нм.
Многооборотные общепромышленные электроприводы ГЗ находят применение в различных отраслях коммунального хозяйства, водоснабжения, химической, нефтехимической отрасли, нефтегазового комплекса.

Технические характеристики задвижек клиновых 30нж941нж DN.ru GAIR GVWR2424M-2W-F-ОСТ Ду50 Ру16 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод:

Характеристика	Значение
Тип задвижки	Клиновая
Диаметр	50 мм
Давление номинальное	16 бар
Среда	вода, пар, нефтепродукты, газообразные среды
Температура рабочей среды	от -29 до +425°C
Применение	водоснабжение, теплоснабжение
Тип присоединения	фланцевый
Тип управления	электропривод
Страна производитель	Россия
Срок службы	15 лет
Гарантия	1 г.

Задвижки клиновые 30нж941нж DN.ru GAIR GVWR2424M-2W-F-ОСТ Ду50 Ру16 фланцевые, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь 12Х18Н9ТЛ, уплотнение - металл, с ОСТ-фланцем, круглым штоком, с электроприводом ГЗ 220В

Технические характеристики электроприводов ГЗ 220В:

Характеристика	Значение
Тип электропривода	многооборотный
Напряжение питания	220 В
Температура окружающей среды	от -45°C до +70°C
Степень защиты корпуса	IP65
Тип ОСТ-фланца	тип А, тип Б
Страна производитель	Россия

Электроприводы ГЗ 220В

Габаритные и установочные размеры задвижек клиновых 30нж941нж DN.ru GAIR GVWR2424M-2W-F-ОСТ Ду50 Ру16 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод:

Диаметр	L, мм	D, мм	D1, мм	D2, мм	b, мм	f, мм
DN50	180	160	125	100	16	3

Эскиз габаритов задвижек клиновых 30нж941нж DN.ru GAIR GVWR2424M-2W-F-ОСТ Ду50 Ру16 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод

Габаритные и установочные размеры электроприводов ГЗ 220В:

Модель	W, мм	H, мм	L, мм
ГЗ-А.100/24	371	309	447
ГЗ-Б.300/24	405	369	571

Эскиз габаритов электроприводов ГЗ 220В

Материалы деталей задвижек клиновых 30нж941нж DN.ru GAIR GVWR2424M-2W-F-ОСТ Ду50 Ру16 фланцевых, с ОСТ-фланцем, круглым штоком, под электропривод:

№	Наименование детали	Материал
1	Корпус	сталь 12Х18Н9ТЛ
2	Клин	сталь 12Х18Н9ТЛ
3	Крепление клина	сталь 12Х18Н9ТЛ
4	Шток	сталь 12Х18Н9ТЛ
5	Прокладка	сталь 12Х18Н9ТЛ + графит
6	Крышка	сталь 12Х18Н9ТЛ
7	Шпилька	сталь нержавеющая 201
8	Гайка	сталь нержавеющая 201
9	Уплотнение шпинделя	графит терморасширенный
10	Сальниковое уплотнение	сталь нержавеющая 201
11	Скоба	сталь 12Х18Н9ТЛ
12	Гайка штока	медный сплав ZCuAl10fe3
