Задвижки клиновые 30с964нж DN.ru GAIR GVWR2121M-2W-F-ОСТ Ду80-200 Ру25 фланцевые, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, с электроприводом DN.ru MT-N-xEM-O2-220VAC-У1 220В купить в Москве и РФ

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности. Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки.

Технические характеристики задвижек клиновых 30с964нж DN.ru GAIR GVWR2121M-2W-F-ОСТ с электроприводом DN.ru MT-N-xEM-O2-220VAC-У1 220В

Характеристика	Значение
Бренд	DN.ru
Модель арматуры	GVWR2121M-2W-F-ОСТ
Давление номинальное	25 бар
Климатическое исполнение	У1
Тип присоединения	фланцевый
Температура рабочей среды	от -29 до +425 °C
Наличие концевых выключателей	есть
Тепловая защита	есть
Срок службы	15 лет
Гарантия	12 мес.

Изображение задвижек клиновых 30с964нж DN.ru GAIR GVWR2121M-2W-F-ОСТ с электроприводом DN.ru MT-N-xEM-O2-220VAC-У1 220В

Габаритные и установочные размеры задвижек клиновых 30с964нж DN.ru GAIR GVWR2121M-2W-F-ОСТ с электроприводом DN.ru MT-N-xEM-O2-220VAC-У1 220В

Модель	DN, мм	L, мм	D, мм	D1, мм	D2, мм	b, мм	f, мм	H, мм	L1, мм
Ду200	200	400	360	310	278	34	3	248	480

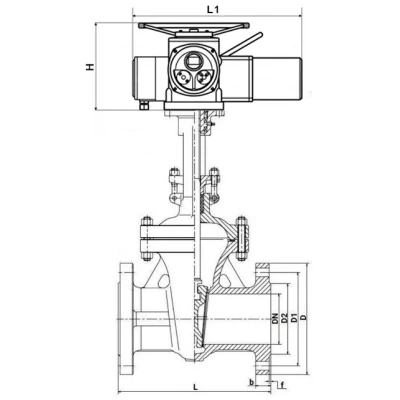

Эскиз габаритов задвижек клиновых 30с964нж DN.ru GAIR GVWR2121M-2W-F-ОСТ с электроприводом DN.ru MT-N-xEM-O2-220VAC-У1 220В

Деталировка задвижек клиновых 30с964нж DN.ru GAIR GVWR2121M-2W-F-ОСТ с электроприводом DN.ru MT-N-xEM-O2-220VAC-У1 220В

№	Наименование детали	Материал детали
1	Корпус	сталь 25Л
2	Клин	сталь 25Л
3	Шток	нержавеющая сталь 20Cr13 (аналог 12Х13)
4	Болт	сталь 45
5	Гайка	сталь 35
6	Прокладка	нержавеющая сталь + графит
7	Крышка	сталь 25Л
8	Уплотнение шпинделя	гибкий графит
9	Штифт	сталь ASTM A29 1045 (аналог Ст45)
10	Сальниковая набивка	углеродистая сталь
11	Гайка	сталь 35
12	Болт	сталь 45
13	Скоба	сталь 25Л
14	Подшипник	-
15	Манжета	-
16	Гайка штока	латунь
17	Кожух	сталь ASTM A29 1035 (аналог Ст35)

Эскиз деталировки задвижек клиновых 30с964нж DN.ru GAIR GVWR2121M-2W-F-ОСТ с электроприводом DN.ru MT-N-xEM-O2-220VAC-У1 220В

Основные технические данные и характеристики электроприводов DN.ru MT-N-xEM-02-220VAC-У1

Модель	MT-N-020EM-02-220VAC-У1	MT-N-030EM-02-220VAC-У1	MT-N-060EM-02-220VAC-У1
Напряжение питания	220В	220В	220В
Мощность электродвигателя	0.37 кВт	0.55 кВт	1.5 кВт
Питание сети концевых выключателей	220В	220В	220В
Крутящий момент	200 Нм	300 Нм	600 Нм
Скорость	18 об./мин.	18 об./мин.	24 об./мин.
Максимальное число оборотов привода	50	50	50
Степень защиты корпуса	IP67	IP67	IP65
Температура окружающей среды	от -28 до +60 °C	от -28 до +60 °C	от -28 до +60 °C
Температура срабатывания внутренней тепловой защиты	+90 °C	+90 °C	+90 °C
Наличие дублера	штурвал	штурвал	штурвал
Наличие моментных выключателей	есть	есть	есть
Материал корпуса	алюминиевый сплав	алюминиевый сплав	алюминиевый сплав
Тип ОСТ фланца	тип АК(А) / тип Б	тип Б	тип В
Вес	12 кг	12 кг	25 кг

Видео электроприводов DN.ru MT-N-xEM-02-220VAC-У1
