Задвижка клиновая 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду80 Ру16 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь 12Х18Н9ТЛ, уплотнение - металл, GAIR, с электроприводом ГЗ-ВА.100/24 380В

Задвижка клиновая 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду80 Ру16 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь 12Х18Н9ТЛ, уплотнение - металл, GAIR, с электроприводом ГЗ-ВА.100/24 380В
Артикул: D040-10672

Модификация

О товаре

Код: D040-10672
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30нж941нж
Диаметр условный: Ду80 мм
Давление условное: 16 бар
Температура рабочей среды, max: 425 ℃
Тип присоединения: Фланцевый
Класс материала корпуса: нержавеющая сталь
Напряжение питания: 380В
Конструкция шпинделя: выдвижной
Уплотнение: Металл
Ручной дублер: Штурвал
Тип управления: электропривод
Взрывозащищенный корпус: нет
Все характеристики
на 2026-12-31
259 976,51
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности. Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки. Электроприводы взрывозащищенные с маркировкой взрывозащиты 1ЕхdIIBТ4 многооборотные типа ГЗ-ВА, ВБ, ВВ, ВГ, ВД с двухсторонней муфтой ограничения крутящего момента (тип присоединения к арматуре – по ОСТ 26-07-763-73), применяются для управления трубопроводной запорной арматурой в химической, нефтяной, газовой, энергетической отраслях промышленности.

Технические характеристики задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду80 Ру16 фланцевой

  • Тип задвижки - Клиновая
  • Модель арматуры - GVWR2424M-2W-F-ОСТ
  • Таблица фигур - 30нж941нж
  • Диаметр - 80 мм
  • Диаметр в дюймах - 3″
  • Давление номинальное - 16 бар
  • Среда - вода, пар, нефтепродукты, газообразные среды
  • Материал корпуса - Нержавеющая сталь 12Х18Н9ТЛ/GX10CrNi18-8
  • Материал запорного органа - нержавеющая сталь 12Х18Н9ТЛ
  • Уплотнение - Металл
  • Температура рабочей среды минимальная - от -29 °C
  • Температура рабочей среды максимальная - до +425 °C
  • Применение - водоснабжение, теплоснабжение
  • Тип присоединения - Фланцевый
  • Количество болтовых отверстий на одном фланце - 4 шт
  • Диаметр болтовых отверстий на одном фланце - 18 мм
  • Тип присоединения по ОСТ - А
  • Управление - С электроприводом
  • Класс герметичности - A
  • Крутящий момент - 60 Нм
  • Конструкция шпинделя - выдвижной
  • Наличие Т-образного ключа - нет
  • Наличие телескопического штока - нет
  • Наличие опорной плиты под ковер - нет
  • Наличие ковера - нет
  • Наличие колонки управления - нет
  • Цвет - серый
  • Срок службы - 15 лет
  • Гарантия - 12 мес.
  • Страна производитель - Россия
  • Бренд - DN.ru
  • Вес - 77.5 кг
Задвижка клиновая 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду80 Ру16 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь 12Х18Н9ТЛ, уплотнение - металл, GAIR, с электроприводом ГЗ-ВА.100/24 380В

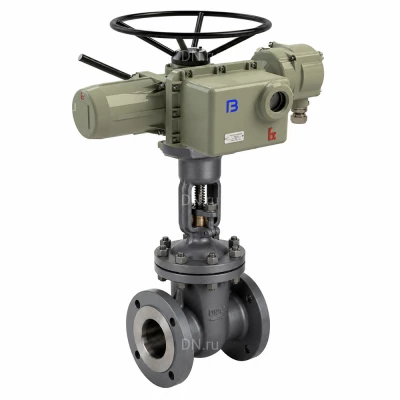

Изображение задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду80 Ру16 фланцевой

Габаритные и установочные размеры задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду80 Ру16 фланцевой

  • DN - 80 мм
  • L - 210 мм
  • ØD - 195 мм
  • ØD1 - 160 мм
  • ØD2 - 133 мм
  • b - 20 мм
  • f - 3 мм
  • z–Ød - 4-Ø18 мм
Задвижка клиновая 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду80 Ру16 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь 12Х18Н9ТЛ, уплотнение - металл, GAIR, с электроприводом ГЗ-ВА.100/24 380В

Эскиз габаритов задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду80 Ру16 фланцевой

Деталировка задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду80 Ру16 фланцевой

№Наименование деталиМатериал детали
1Корпуссталь 12Х18Н9ТЛ
2Клинсталь 12Х18Н9ТЛ
3Крепление клинасталь 12Х18Н9ТЛ
4Штоксталь 12Х18Н9ТЛ
5Прокладкасталь 12Х18Н9ТЛ + графит
6Крышкасталь 12Х18Н9ТЛ
7Шпильканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
8Гайканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
9Уплотнение шпинделяграфит терморасширенный
10Сальниковое уплотнениенержавеющая сталь SS 201 (аналог 12Х15Г9НД)
11Скобасталь 12Х18Н9ТЛ
12Гайка штокаалюминиевая бронза ZCuAl10Fe3 (аналог БрАЖ9-4)
Задвижка клиновая 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду80 Ру16 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь 12Х18Н9ТЛ, уплотнение - металл, GAIR, с электроприводом ГЗ-ВА.100/24 380В

Эскиз деталировки задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду80 Ру16 фланцевой

Технические характеристики электропривода ГЗ-ВА.100/24 380В

  • Модель привода - ГЗ-ВА.100/24 380В
  • Тип электропривода - многооборотный
  • Крутящий момент - 100 Нм
  • Тип присоединения по ОСТ - А
  • Частота вращения выходного вала - 24 об/мин
  • Номинальная мощность - 0.25 кВт
  • Номинальный ток - 2 А
  • Напряжение питания - 380В
  • Взрывозащита корпуса - есть
  • Страна производитель - Россия
  • Вес - 56.5 кг
Изображение электропривода ГЗ-ВА.100/24 380В

Изображение электропривода ГЗ-ВА.100/24 380В

Деталировка электропривода ГЗ-ВА.100/24 380В

№Наименование детали
1Электродвигатель
2Вал маховика ручного дублера
3Прямозубая цилиндрическая шестерня
4Основной корпус
5Переходной вал ограничителя хода
6Фиксатор вала маховика
7Выходной вал
8Микропереключатель СК
9Червячное колесо
10Червячный вал
11Набор тарельчатых пружин муфты
12Монтажный фланец
13Двухсторонняя муфта ограничения крутящего момента
14Ограничитель хода выходного вала
15Индикатор положения затвора арматуры
16Клеммная колодка
17Передняя крышка корпуса
18Окно индикатора положения затвора арматуры
19Крышка клеммной коробки
20Корпус клеммной коробки
21Корпус редуктора ручного дублера
Эскиз деталировки электропривода ГЗ-ВА.100/24 380В

Эскиз деталировки электропривода ГЗ-ВА.100/24 380В

Аналоги

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду80, Ру16, тип задвижки - Клиновая, тип присоединения - Фланцевый, управление - С электроприводом, класс материала корпуса - нержавеющая сталь, уплотнение - Металл, конструкция шпинделя - выдвижной

260,000
208,000
156,000
104,000
52,000
0
DN.ru
30нж941нж GAIR GVWR2424M-2W-F-ОСТ Ру16 с ГЗ 380В
DN.ru
30нж941нж GAIR GVWR2424M-2W-F-ОСТ Ру16 с MT-N-xEM-O1-220VAC-У1
DN.ru
30нж941нж GAIR GVWR2424M-2W-F-ОСТ Ру16 с MT-N-xEM-O1-380VAC-У1
DN.ru
30нж941нж GAIR GVWR2424M-2W-F-ОСТ Ру16 с MT-N-M-О2-220VAC-У1
DN.ru
30нж941нж GAIR GVWR2424M-2W-F-ОСТ Ру16 с MT-N-M-О2-380VAC-У1
DN.ru
30нж941нж GAIR GVWR2424M-2W-F-ОСТ Ру16 с ГЗ 220В
DN.ru
30нж941нж GAIR GVWR2424M-2W-F-ОСТ Ру16 с ГЗ-В 380В
