Задвижка клиновая 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь 12Х18Н9ТЛ, уплотнение - металл, GAIR, с электроприводом ГЗ-ВБ.200/24 380В

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности. Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки. Электроприводы взрывозащищенные с маркировкой взрывозащиты 1ЕхdIIBТ4 многооборотные типа ГЗ-ВА, ВБ, ВВ, ВГ, ВД с двухсторонней муфтой ограничения крутящего момента (тип присоединения к арматуре – по ОСТ 26-07-763-73), применяются для управления трубопроводной запорной арматурой в химической, нефтяной, газовой, энергетической отраслях промышленности.

Технические характеристики задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевой

• Тип задвижки - Клиновая
• Модель арматуры - GVWR2424M-2W-F-ОСТ
• Таблица фигур - 30нж941нж
• Диаметр - 150 мм
• Диаметр в дюймах - 6″
• Давление номинальное - 16 бар
• Среда - вода, пар, нефтепродукты, газообразные среды
• Материал корпуса - Нержавеющая сталь 12Х18Н9ТЛ/GX10CrNi18-8
• Материал запорного органа - нержавеющая сталь 12Х18Н9ТЛ
• Уплотнение - Металл
• Температура рабочей среды минимальная - от -29 °C
• Температура рабочей среды максимальная - до +425 °C
• Применение - водоснабжение, теплоснабжение
• Тип присоединения - Фланцевый
• Количество болтовых отверстий на одном фланце - 8 шт
• Диаметр болтовых отверстий на одном фланце - 22 мм
• Тип присоединения по ОСТ - А
• Управление - С электроприводом
• Класс герметичности - A
• Крутящий момент - 150 Нм
• Конструкция шпинделя - выдвижной
• Наличие Т-образного ключа - нет
• Наличие телескопического штока - нет
• Наличие опорной плиты под ковер - нет
• Наличие ковера - нет
• Наличие колонки управления - нет
• Цвет - серый
• Срок службы - 15 лет
• Гарантия - 12 мес.
• Страна производитель - Россия
• Бренд - DN.ru
• Вес - 118.5 кг

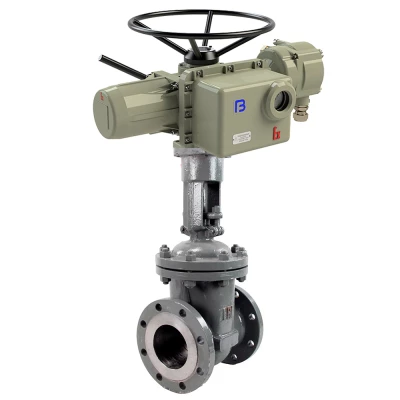

Изображение задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевой

Габаритные и установочные размеры задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевой

• DN - 150 мм
• L - 280 мм
• ØD - 280 мм
• ØD1 - 240 мм
• ØD2 - 212 мм
• b - 24 мм
• f - 3 мм
• z–Ød - 8-Ø22 мм

Эскиз габаритов задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевой

Деталировка задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевой

Эскиз деталировки задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевой

Технические характеристики электропривода ГЗ-ВБ.200/24 380В

• Модель привода - ГЗ-ВБ.200/24 380В
• Тип электропривода - многооборотный
• Крутящий момент - 200 Нм
• Тип присоединения по ОСТ - Б
• Частота вращения выходного вала - 24 об/мин
• Номинальная мощность - 0.55 кВт
• Номинальный ток - 2.6 А
• Напряжение питания - 380В
• Взрывозащита корпуса - есть
• Страна производитель - Россия
• Вес - 73.5 кг

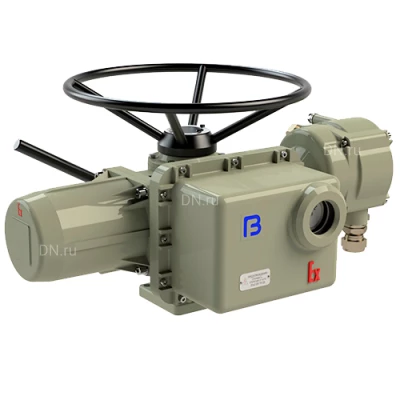

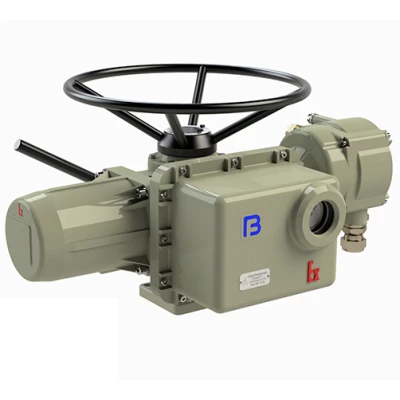

Изображение электропривода ГЗ-ВБ.200/24 380В

Деталировка электропривода ГЗ-ВБ.200/24 380В

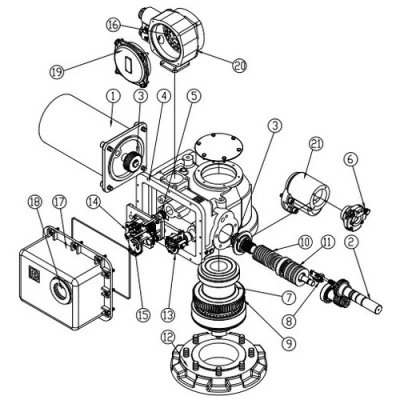

Эскиз деталировки электропривода ГЗ-ВБ.200/24 380В
