Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду100 Ру16 полнопроходной, межфланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом DN.ru QTSA-N-020EM-O0-220VAC

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Технические характеристики крана шарового DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду100 Ру16

• Диаметр номинальный DN - 100 мм
• Диаметр в дюймах - 4″
• Давление номинальное PN - 16 бар
• Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Проход шара крана - полнопроходной
• Тип присоединения - межфланцевый
• Присоединение - межфланцевое
• Тип управления - С электроприводом
• Управление - электропривод 220В
• Тип ISO фланца арматуры - F07, F10
• Размер вала арматуры (квадрат) - 17х17 мм
• Уплотнение - PTFE / Фторопласт / Тефлон
• Тип устройства крана - двухходовой
• Количество болтовых отверстий на фланце - 8 шт
• Диаметр болтовых отверстий на фланце - 16 мм
• Рабочая среда - вода, нефтепродукты, нейтральные среды
• Температура рабочей среды, минимальная - от -20 °C
• Температура рабочей среды, максимальная - до 180 °C
• Область применения - водоснабжение, теплоснабжение
• Строительная длина - 140 мм
• Коэффициент пропускной способности - 1706 м3/ч
• Водоразборный - нет
• Наличие спускника - нет
• Класс герметичности - A
• Крутящий момент на валу арматуры - 180 Нм
• Цвет - серый
• Наличие моментной муфты - нет
• Наличие колонки управления - нет
• Кабельный ввод - 2xM20x1.5
• Модель арматуры - BV3232P-FP-Fb-ISO-H WDVF
• Маркировка - BV3232P-FP-Fb-ISO-H WDVF с QTSA-N-xEM-O0-220VAC
• Серия - BV3232P
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 42.7 кг

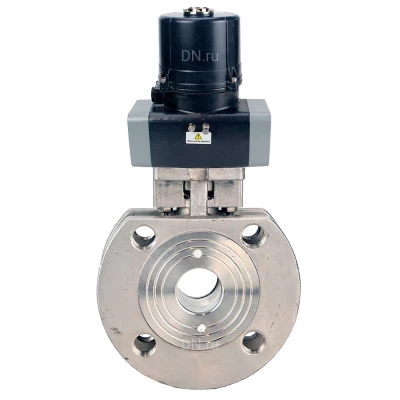

Изображение крана шарового DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду100 Ру16

Габаритные и установочные размеры крана шарового DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду100 Ру16

• d - 90 мм
• D - 214 мм
• L - 140 мм
• L1 - 377 мм
• H1 - 411 мм

Эскиз габаритов крана шарового DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду100 Ру16

Деталировка крана шарового DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду100 Ру16

Эскиз материалов крана шарового DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду100 Ру16

Технические характеристики электропривода DN.ru QTSA-N-020EM-O0-220VAC

• Модель привода - QTSA-N-020EM-O0-220VAC
• Тип электропривода - четвертьоборотный с пружинным возвратом
• Угол поворота - 90±5°
• Напряжение питания - 220В
• Кабельный ввод - 2xM20x1,5
• Механический ограничитель - есть
• Крутящий момент электропривода - 200 Нм
• Тип ISO фланца - F10
• Время цикла старта - 8 сек
• Время пружинного возврата - 7 сек
• Мощность электродвигателя - 120 Вт
• Размер штока, квадрат - 22x22
• Номинальный потребляемый ток - 3.2 А
• Класс защиты корпуса - IP67
• Температура окружающей среды - от -25 до +65°C
• Влажность окружающей среды - ≤95% (при +25°С)
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 31 кг

Изображение электропривода DN.ru QTSA-N-020EM-O0-220VAC

Материалы деталей электропривода DN.ru QTSA-N-020EM-O0-220VAC

Эскиз деталировки электропривода DN.ru QTSA-N-020EM-O0-220VAC
