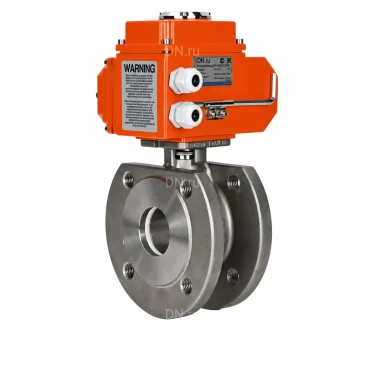

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду40 Ру16 полнопроходной, межфланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с четвертьоборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду40 Ру16 полнопроходной, межфланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с четвертьоборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK
Артикул: D160-56329

О товаре

Артикул:
D160-56329
Бренд:
DN.ru
Страна производитель:
Россия
Доступность товара:
Товар в наличии на складе либо у поставщика
Серия бренда:
BV3232P
Присоединение:
межфланцевое
Класс материала корпуса:
нержавеющая сталь
не указано
бронза
латунь
латунь никелированная
Низколегированная сталь
НПВХ
сталь
углеродистая сталь
чугун
Диаметр условный Ду(Dn), мм:
Диаметр в дюймах:
1 1/2″
не указано
1″
1 1/4″
1/2″
1/4″
1/8″
10″
12″
14″
16″
2″
2 1/2″
20″
24″
28″
3″
3 1/2″
3/4″
3/8″
32″
4″
5″
6″
7″
8″
½″
Давление условное Ру(Pn), бар:
Строительная длина, мм:
65
Проход шара:
полнопроходной
Таблица фигур:
не указано
10нж45фт
10нж45фт-01
10нж46фт
10нж46фт-01
10нж47фт-01
11б27п(т)1
11Б27п1
11Б27п11
11Б27п13
11Б27п17
11Б27п7
11б27фт1М
11С10ФТ
11с41п
11с42п
11с42фт (11с42п)
11с667п
11с67п
11с67пМ
11с69п
11с70п
11с967п
Рабочая среда крана:
вода, вода техническая, воздух, масла, нефть, пар
Тип управления:
С электроприводом
под редуктор/привод
ручной
С пневмоприводом
с редуктором
Устройство крана:
двухходовой
Регулирующий
сливной
трехходовой
четырехходовой
Тип присоединения:
межфланцевый
Компрессионное
муфтовый (резьбовой)
муфтовый (резьбовой) / американка
муфтовый (резьбовой) / гайка
муфтовый (резьбовой) / обжимной
муфтовый (резьбовой) / под приварку
муфтовый (резьбовой) / пресс
муфтовый (резьбовой) / цапка
муфтовый (резьбовой) / штуцер
обжим (цанговый)
под приварку
Под приварку / цапка
Под приварку / штуцер
пресс
Фланцевый
Фланцевый / муфта
фланцевый / под приварку
Фланцевый / цапка
Корпус:
Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение шара:
PTFE / Фторопласт / Тефлон
не указано
EPDM
NBR
PPL
PTFE
Резина
Температура:
200 ℃
Применение:
водоснабжение, теплоснабжение
Класс герметичности:
A
Все характеристики
на 2026-12-31
46 154,43
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Краны шаровые применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Электропривод четвертьоборотный DN.ru QT2-N-xEM-O1-x-У1 с тепловой защитой и обогревателем. Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.09470/23, срок действия до 20.02.2029.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду40 Ру16:

  • Номинальное давление - 16 бар
  • Диаметр - 40 мм
  • Тип присоединения - межфланцевый
  • Количество болтовых отверстий на одном фланце - 4 шт
  • Диаметр болтовых отверстий на одном фланце - 16 мм
  • Среда - вода, воздух, пар, масла, вода техническая, нефть
  • Тип управления - С электроприводом
  • Применение - водоснабжение, теплоснабжение
  • Проход шара крана - полнопроходной
  • Температура рабочей среды - от -50°С до 200°С
  • Присоединение - межфланцевое
  • Управление - Электропривод 24В
  • Потребляемая мощность - 6
  • Номинальный потребляемый ток - 1 А
  • Класс герметичности - A по ГОСТ 9544
  • Наличие спускника - нет
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Наружный диаметр фланца - 150 мм
  • Межцентровое расстояние отверстий фланца - 110 мм
  • Диаметр соединительного выступа - 88 мм
  • Толщина фланца - 16 мм
  • Внутренний диаметр фланца - 36 мм
  • Тип затвора - шаровый
  • Тип ISO-фланца арматуры - F05, F07
  • Размер вала арматуры (квадрат) - 14х14 мм
  • Серия - BV3232P
  • Крутящий момент на валу арматуры - 8.5 Нм
  • Страна производитель - Россия
  • Гарантия - 12 г.
  • Вес - 6.45 кг
 Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду40 Ру16 полнопроходной, межфланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с четвертьоборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду40 Ру16 полнопроходной, межфланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с четвертьоборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK

Габариты и размеры крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду40 Ру16:

  • d - 36 мм
  • D2 - 88 мм
  • L - 65 мм
  • L1 - 123 мм
 Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду40 Ру16 полнопроходной, межфланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с четвертьоборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK

Эскиз габаритов и размеров крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду40 Ру16

Материалы деталей крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду40 Ру16:

№ п/п Детали Материал
1 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Стопорное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5 Упорная шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6 Шайба сальника нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7 Сальник PTFE
8 Упорная прокладка PTFE
9 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10 Крышка шара нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
11 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
12 Уплотнение шара PTFE
13 Прокладка PTFE
14 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду40 Ру16 полнопроходной, межфланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с четвертьоборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK

Эскиз материалов крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду40 Ру16

Технические характеристики крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду40 Ру16

  • Тип электропривода - Четвертьоборотный
  • Тип двигателя - асинхронный
  • Модель привода - QT-N-003EM-O1-24VDC-У1 HARK
  • Напряжение питания - 24В
  • Степень защиты корпуса - IP67
  • Материал корпуса - алюминиевый сплав, с эпоксидным порошковым покрытием
  • Материал вала - легированная сталь
  • Наличие ручного дублера - Шестигранник
  • Температура окружающей среды - от - 50°С до 200°С
  • Влажность окружающей среды - ≤95% (25°С)
  • Потребляемая мощность - 6 Вт
  • Мощность обогревателя - 5 Вт
  • Крутящий момент привода - 30 Нм
  • Номинальный потребляемый ток - 1 А
  • Взрывозащита - нет
  • Класс изоляции - F по ГОСТ IEC 60034-2-1-2017
  • Тип ISO-фланца привода - F05/F07
  • Размер штока арматуры квадрат для привода - 14х14 мм
  • Тепловая защита - есть
  • Время цикла открытия/закрытия - 10 сек.
  • Угол поворота привода - 90°
  • Кабельный ввод - гермоввод 2xM18
  • Уровень шума - 50 дБ
  • Страна производитель привода - Китай
  • Гарантия - 12 мес.
  • Вес - 6.45 кг.
 Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду40 Ру16 полнопроходной, межфланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с четвертьоборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK

Изображение электропривода QT-N-003EM-O1-24VDC-У1 HARK

Аналоги

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду40, Ру16, применение - водоснабжение, теплоснабжение, тип присоединения - межфланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - Электропривод 24В, водоразборный - нет, наличие колонки управления - нет, тип устройства крана - двухходовой
