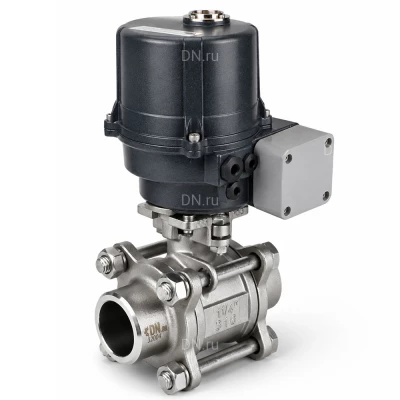

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду50 Ру40 полнопроходной, трехсоставной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с электроприводом DN.ru QTSA-N-007EM-O0-220VAC с пружинным возвратом

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(3pc)-FP-W-ISO-H WDVF возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, нейтральные среды), неагрессивные к материалам крана. Электроприводы четвертьоборотные QTSA-N-007EM-O0-220VAC предназначены для управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду50 Ру40

• Диаметр номинальный DN - 50 мм
• Диаметр в дюймах - 2″
• Давление номинальное PN - 40 бар
• Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Проход шара крана - полнопроходной
• Тип присоединения - под приварку
• Присоединение - под приварку
• Тип управления - С электроприводом
• Управление - электропривод 220В
• Тип ISO фланца арматуры - F05, F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Уплотнение - PTFE / Фторопласт / Тефлон
• Тип устройства крана - двухходовой
• Рабочая среда - вода, пар, нефтепродукты, нейтральные среды
• Температура рабочей среды, минимальная - от -40 °C
• Температура рабочей среды, максимальная - до 180 °C
• Область применения - Водоснабжение, Теплоснабжение, Пароснабжение
• Строительная длина - 140 мм
• Пропускная способность, Kv - 285 м3/ч
• Климатическое исполнение - У1
• Конструкция крана шарового - Разборный 3-х составной
• Водоразборный - нет
• Наличие концевых выключателей - нет
• Класс герметичности - A
• Цвет - серый
• Наличие блока подготовки воздуха - нет
• Наличие колонки управления - нет
• Модель арматуры - BV3232P(3pc)-FP-W-ISO-H WDVF
• Маркировка - BV3232P(3pc)-FP-W-ISO-H WDVF QTSA-N-EM-O0-220VAC
• Серия - BV3232P(3pc)-FP-W-ISO-H WDVF
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Вес - 22.6 кг

Изображение крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду50 Ру40

Технические характеристики электропривода DN.ru QTSA-N-007EM-O0-220VAC

• Модель привода - QTSA-N-007EM-O0-220VAC
• Тип электропривода - четвертьоборотный с пружинным возвратом
• Угол поворота - 90±5°
• Напряжение питания - 220В
• Кабельный ввод - 2xM20x1,5
• Механический ограничитель - есть
• Крутящий момент электропривода - 70 Нм
• Тип ISO фланца - F07/F10
• Время цикла старта - 10 сек
• Время пружинного возврата - 8 сек
• Мощность электродвигателя - 60 Вт
• Размер штока, квадрат - 17x17
• Номинальный потребляемый ток - 0.7 А
• Класс защиты корпуса - IP67
• Температура окружающей среды - от -25 до +65°C
• Влажность окружающей среды - ≤95% (при +25°С)
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 18 кг

Изображение электропривода DN.ru QTSA-N-007EM-O0-220VAC

Материалы деталей электропривода DN.ru QTSA-N-007EM-O0-220VAC

Эскиз деталировки электропривода DN.ru QTSA-N-007EM-O0-220VAC
