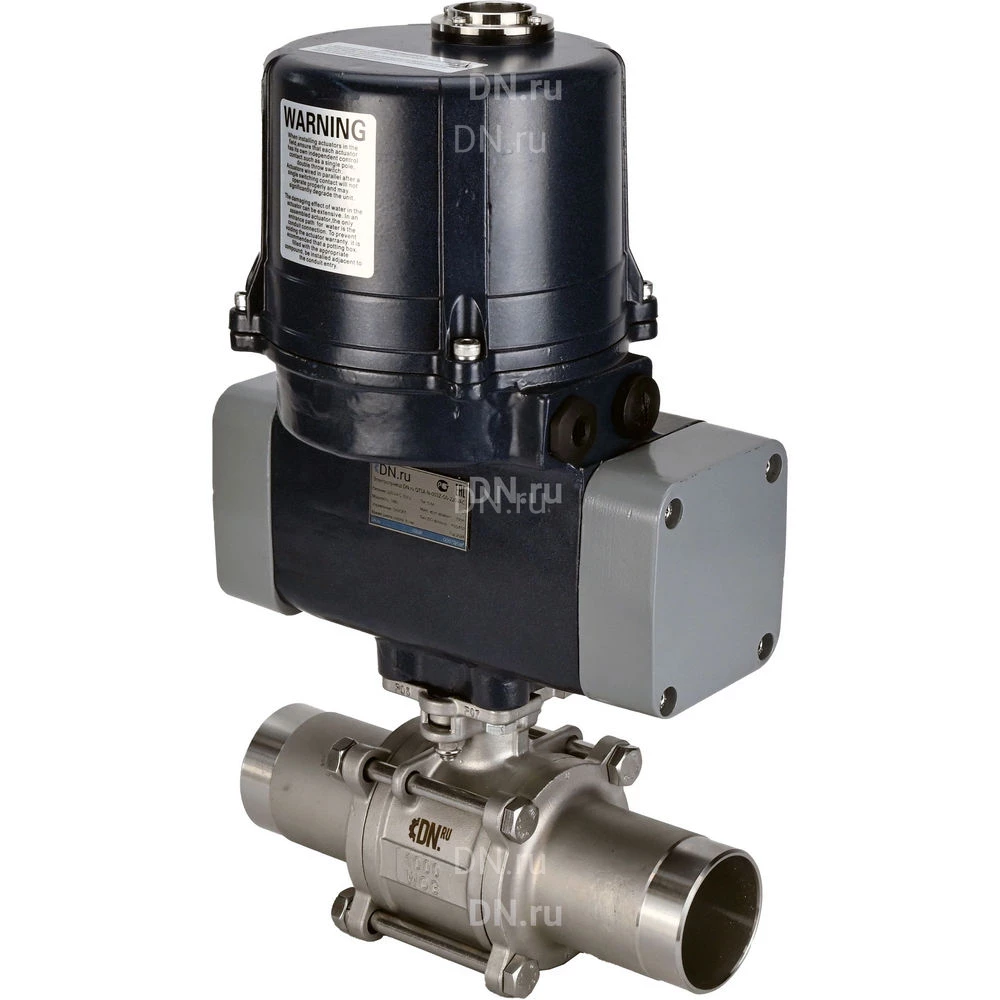

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду32 Ру63 полнопроходной, трехсоставной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QTSA-N-003EM-O0-220VAC с пружинным возвратом

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду32 Ру63 полнопроходной, трехсоставной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QTSA-N-003EM-O0-220VAC с пружинным возвратом
Артикул: D160-68456

Модификация

О товаре

Артикул: D160-68456
Бренд: DN.ru, Россия
Серия бренда: BV3232P(3pc)-FP-W-ISO-H WDVF
Присоединение: под приварку
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 32
Диаметр в дюймах: 1 1/4
Давление условное Ру(Pn), бар: 63
Строительная длина, мм: 110
Проход шара: полнопроходной
Рабочая среда крана: вода, пар, нефтепродукты, нейтральные среды
Тип управления: С электроприводом
Устройство крана: двухходовой
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 180 ℃
Применение: водоснабжение, теплоснабжение, пароснабжение
Класс герметичности: A
Все характеристики
на 2025-12-31
273 676,22
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(3pc)-FP-W-ISO-H WDVF возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, нейтральные среды), неагрессивные к материалам крана.

Электроприводы четвертьоборотные DN.ru QTSA-N-003EM-O0-220VAC предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду32 Ру63 c электроприводом QTSA-N-003EM-O0-220VAC:

  • Давление номинальное PN - 63 бар
  • Диаметр номинальный DN - 32 мм
  • Тип присоединения - под приварку
  • Среда - вода, пар, нефтепродукты, нейтральные среды
  • Тип управления - С электроприводом
  • Применение - водоснабжение, теплоснабжение, пароснабжение
  • Проход шара крана - полнопроходной
  • Температура рабочей среды - от -29°С до 180°С
  • Присоединение - под приварку
  • Управление - электропривод 220В
  • Взрывозащита - нет
  • Класс герметичности - A по ГОСТ 9544
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Тип ISO-фланца арматуры - F04, F05
  • Размер вала арматуры (квадрат) - 11х11 мм
  • Серия - BV3232P(3pc)-FP-W-ISO-H WDVF
  • Страна производитель - Россия
  • Срок службы - 10 лет
  • Вес - 9.64 кг
 Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду32 Ру63 полнопроходной, трехсоставной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QTSA-N-003EM-O0-220VAC с пружинным возвратом

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF QTSA-N-003EM-O0-220VAC Ду32 Ру63

Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF QTSA-N-003EM-O0-220VAC Ду32 Ру63:

  • Dn - 32 мм
  • L - 110 мм
  • D - 42.4 мм
  • F - 303 мм
  • L1 - 229 мм
 Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду32 Ру63 полнопроходной, трехсоставной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QTSA-N-003EM-O0-220VAC с пружинным возвратом

Эскиз крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF QTSA-N-003EM-O0-220VAC Ду32 Ру63

Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду32 Ру63:

№ п/п Наименование детали Материал
1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2 Крышка нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
3 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4 Уплотнительное седло PTFE
5 Соединительная прокладка PTFE
6 Упорная шайба PTFE
7 Сальниковая набивка PTFE
8 Втулка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
9 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10)
10 Прокладка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14 Болт нержавеющая сталь AISI 304 (аналог 08Х18Н10)
15 Рукоятка нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
16 Покрытие рукоятки ПВХ
17 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду32 Ру63 полнопроходной, трехсоставной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QTSA-N-003EM-O0-220VAC с пружинным возвратом

Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду32 Ру63

Технические параметры электропривода QTSA-N-003EM-O0-220VAC:

  • Тип электропривода - Четвертьоборотный
  • Крутящий момент привода - 30 Нм
  • Напряжение питания - 220В
  • Напряжение питания концевых выключателей - 220В
  • Номинальный потребляемый ток - 0.6 А
  • Мощность электродвигателя - 18 Вт
  • Время цикла открытия/закрытия - 8 сек.
  • Степень защиты корпуса - IP67
  • Наличие ручного дублера - нет
  • Взрывозащита корпуса - нет
  • Длина электропривода - 229 мм
  • Ширина электропривода - 162 мм
  • Высота электропривода - 303 мм
  • Тип ISO-фланца привода - F05, F07
  • Размер штока - 14х14 мм
  • Вес привода - 8 кг
 Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду32 Ру63 полнопроходной, трехсоставной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QTSA-N-003EM-O0-220VAC с пружинным возвратом

Схема подключения электропривода DN.ru QTSA-N-003EM-O0-220VAC

Таблица деталей и материалов электропривода DN.ru QTSA-N-003EM-O0-220VAC:

№ п/п Наименование Материал
1 Верхняя крышка алюминиевый слав ADC12
2 Корпус алюминиевый слав AL104
3 Боковая крышка алюминиевый слав ADC12
4 Кабельный ввод нейлон
5 Возвратные пружины пружинная сталь
6 Поршень алюминиевый слав ADC12
7 Разделительный блок углеродистая сталь 45
8 Механизм привода легированная сталь 40Cr
9 Смотровое окно закаленное стекло
10 Кабельный ввод огнестойкий нейлон
11 Обогреватель керамика
12 Электродвигатель интегрированный набор
13 Регулировочный кулачок алюминиевый слав ADC12
14 Концевые микропереключатели интегрированная сборка
15 Монтажная пластина углеродистая сталь Q235
16 Выходной вал углеродистая сталь 45
17 Подшипник нержавеющая сталь
18 Индикатор положения нейлон
19 Конденсатор композитный материал
20 Колодка интегрированный набор
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду32 Ру63 полнопроходной, трехсоставной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QTSA-N-003EM-O0-220VAC с пружинным возвратом

Эскиз деталей и материалов электропривода DN.ru QTSA-N-003EM-O0-220VAC

Аналоги

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду32, Ру63, применение - водоснабжение, теплоснабжение, пароснабжение, тип присоединения - под приварку, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - электропривод 220В, водоразборный - нет, наличие колонки управления - нет, тип устройства крана - двухходовой, конструкция - Разборный 3-х составной
