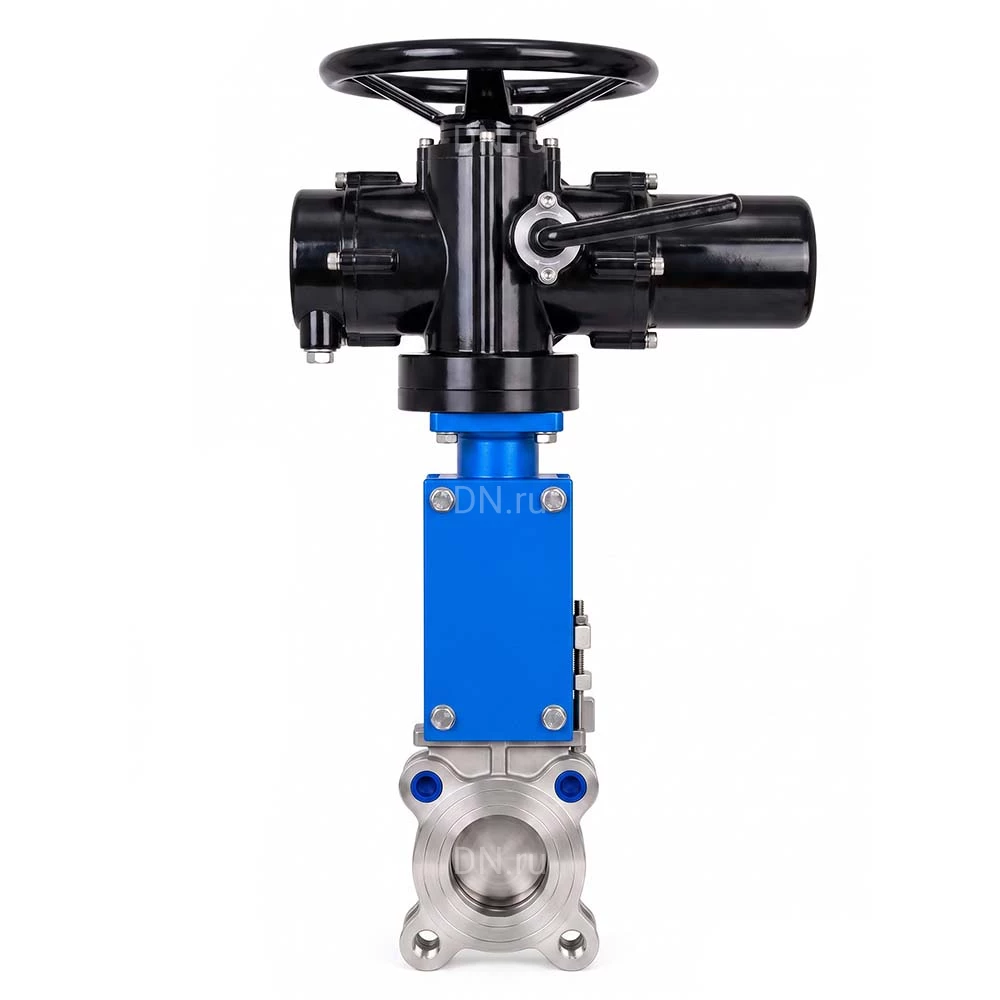

Задвижка шиберная DN.ru Ду150 Ру16 межфланцевая с ОСТ-фланцем тип АК и голым шпинделом, нержавеющая сталь 316, уплотнение - METAL, с электроприводом многооборотным DN.ru MT-N-015M-O2-220VAC-У1 пятикулачковым (GVKR3232M-2W-Fb-ОСТ)

Задвижка шиберная DN.ru Ду150 Ру16 межфланцевая с ОСТ-фланцем тип АК и голым шпинделом, нержавеющая сталь 316, уплотнение - METAL, с электроприводом многооборотным DN.ru MT-N-015M-O2-220VAC-У1 пятикулачковым (GVKR3232M-2W-Fb-ОСТ)
Артикул: D040-09426

О товаре

Артикул:
D040-09426
Бренд:
DN.ru
Страна производитель:
Россия
Тип задвижки:
Шиберная
Серия:
GVKR3232M-2W-Fb-ОСТ
Диаметр условный:
Ду150 мм
Ду25 мм
Ду32 мм
Ду40 мм
Ду50 мм
Ду65 мм
Ду80 мм
Ду100 мм
Ду125 мм
Ду200 мм
Ду250 мм
Ду300 мм
Ду350 мм
Ду400 мм
Ду450 мм
Ду500 мм
Ду600 мм
Ду700 мм
Ду800 мм
Ду900 мм
Ду1000 мм
Ду1200 мм
Давление условное:
10/16 бар
1.6 бар
10 бар
16 бар
2 бар
2.5 бар
3 бар
4 бар
5 бар
6 бар
7 бар
7/10 бар
8 бар
Температура рабочей среды, max:
300 ℃
Тип присоединения:
межфланцевый
не указано
под склейку
Фланцевый
Класс материала корпуса:
нержавеющая сталь
Пластик
сталь
чугун
Конструкция шпинделя:
выдвижной
невыдвижной
Уплотнение:
Металл
Направление потока:
Двустороннего действия
Тип управления:
электропривод
не указано
голый шток
пневмопривод
Редуктор
ручной
Наличие концевых выключателей:
нет
есть
Все характеристики
на 2026-12-31
228 260,78
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах отопления и водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Основные технические характеристики задвижки шиберной DN.ru GVKR3232M-2W-Fb-ОСТ Ду150 Ру16 DN.ru GVKR3232M-2W-Fb-ОСТ MT-N-015M-O2-220VAC-У1 Ду150 Ру:

  • Тип задвижки - Шиберная
  • Диаметр номинальный DN - 150 мм
  • Давление номинальное PN - 10/16 бар
  • Максимальное рабочее давление Рр - 16 бар
  • Тип присоединения привода по ГОСТ 34287-2017 (ОСТ 26-07-763-73) - Тип АК
  • Температура рабочей среды - от -20°С до + 300°С
  • Тип присоединения - межфланцевый
  • Класс герметичности по ГОСТ 9544-2015 - "B"
  • Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
  • Материал запорного органа - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
  • Строительная длина - 57 мм
  • Класс материала корпуса - нержавеющая сталь
  • Управление - С электроприводом
  • Конструкция шпинделя - выдвижной
  • Тип уплотнения - Металл
  • Крутящий момент - 150 Нм
  • Вес - 25 кг
  • Страна производитель - Россия
Задвижка шиберная DN.ru Ду150 Ру16 межфланцевая с ОСТ-фланцем тип АК и голым шпинделом, нержавеющая сталь 316, уплотнение - METAL, с электроприводом многооборотным DN.ru MT-N-015M-O2-220VAC-У1 пятикулачковым (GVKR3232M-2W-Fb-ОСТ)

Задвижка шиберная DN.ru Ду150 Ру16 межфланцевая с ОСТ-фланцем тип АК и голым шпинделом, нержавеющая сталь 316, уплотнение - METAL, с электроприводом многооборотным DN.ru MT-N-015M-O2-220VAC-У1 пятикулачковым (GVKR3232M-2W-Fb-ОСТ)

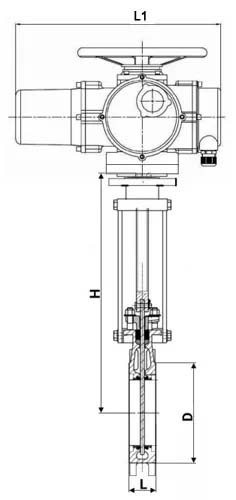

Габаритно-установочные размеры задвижки шиберной DN.ru GVKR3232M-2W-Fb-ОСТ Ду150 Ру16 DN.ru GVKR3232M-2W-Fb-ОСТ MT-N-015M-O2-220VAC-У1 Ду150 Ру:

  • Dn - 150 мм
  • L - 57 мм
  • D - 212 мм
  • H - 478 мм
  • L1 - 411 мм
 Задвижка шиберная DN.ru Ду150 Ру16 межфланцевая с ОСТ-фланцем тип АК и голым шпинделом, нержавеющая сталь 316, уплотнение - METAL, с электроприводом многооборотным DN.ru MT-N-015M-O2-220VAC-У1 пятикулачковым (GVKR3232M-2W-Fb-ОСТ)

Эскиз задвижки шиберной DN.ru GVKR3232M-2W-Fb-ОСТ Ду150 Ру16 DN.ru GVKR3232M-2W-Fb-ОСТ Ду150 Ру

Основные материалы деталей задвижки шиберной DN.ru GVKR3232M-2W-Fb-ОСТ Ду150 Ру16 DN.ru GVKR3232M-2W-Fb-ОСТ Ду150 Ру:

№
п/п		 Наименование
детали		 Материал
1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2 Шибер нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
3-4 Болт-гайка нержавеющая сталь A2 (аналог 08Х18Н10) –
нержавеющая сталь A4 (аналог 08Х17Н13М2)
5 Уплотнение PTFE+графит
6 Прижимной фланец углеродистая сталь WCB (аналог сталь 25Л)
7-9 Болт-гайка нержавеющая сталь A2 (аналог 08Х18Н10) –
нержавеющая сталь A4 (аналог 08Х17Н13М2)
10 Шпиндель нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
11 Стойка сталь А3 (аналог Ст3)
12 Седловое уплотнение металл
13 Головная часть
стойки		 углеродистая сталь WCB (аналог сталь 25Л)
Задвижка шиберная DN.ru Ду150 Ру16 межфланцевая с ОСТ-фланцем тип АК и голым шпинделом, нержавеющая сталь 316, уплотнение - METAL, с электроприводом многооборотным DN.ru MT-N-015M-O2-220VAC-У1 пятикулачковым (GVKR3232M-2W-Fb-ОСТ)

Эскиз материалов задвижки шиберной DN.ru GVKR3232M-2W-Fb-ОСТ Ду150 Ру16 DN.ru GVKR3232M-2W-Fb-ОСТ Ду150 Ру

Технические параметры электропривода DN.ru MT-N-015M-O2-220VAC-У1:

  • Модель - MT-N-015M-O2-220VAC-У1
  • Конструкция - Многооборотный
  • Тип двигателя - асинхронный
  • Класс защиты корпуса - IP67
  • Тип присоединения - ОСТ 26-07-763-73
  • Моментная муфта - Есть
  • Средний ресурс, циклов закрытие/открытие - 5 000
 Задвижка шиберная DN.ru Ду150 Ру16 межфланцевая с ОСТ-фланцем тип АК и голым шпинделом, нержавеющая сталь 316, уплотнение - METAL, с электроприводом многооборотным DN.ru MT-N-015M-O2-220VAC-У1 пятикулачковым (GVKR3232M-2W-Fb-ОСТ)

Схема подключения электропривода DN.ru MT-N-015M-O2-220VAC-У1

Таблица деталей электропривода DN.ru MT-N-015M-O2-220VAC-У1:

№ п/п Наименование
1 Корпус
2 Присоединительный фланец
3 Электродвигатель
4 Штурвал
5 Рычаг переключения ручного режима
6 Кабельные вводы
7 Крышка механизма управления
8 Окно указателя положения
9 Заглушка
Задвижка шиберная DN.ru Ду150 Ру16 межфланцевая с ОСТ-фланцем тип АК и голым шпинделом, нержавеющая сталь 316, уплотнение - METAL, с электроприводом многооборотным DN.ru MT-N-015M-O2-220VAC-У1 пятикулачковым (GVKR3232M-2W-Fb-ОСТ)

Эскиз деталей электроопривода DN.ru MT-N-015M-O2-220VAC-У1

Аналоги

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду150, Ру10/16, тип задвижки - Шиберная, тип присоединения - межфланцевый, управление - С электроприводом, класс материала корпуса - нержавеющая сталь, уплотнение - Металл, конструкция шпинделя - выдвижной, наличие колонки управления - нет, наличие телескопического штока - нет
