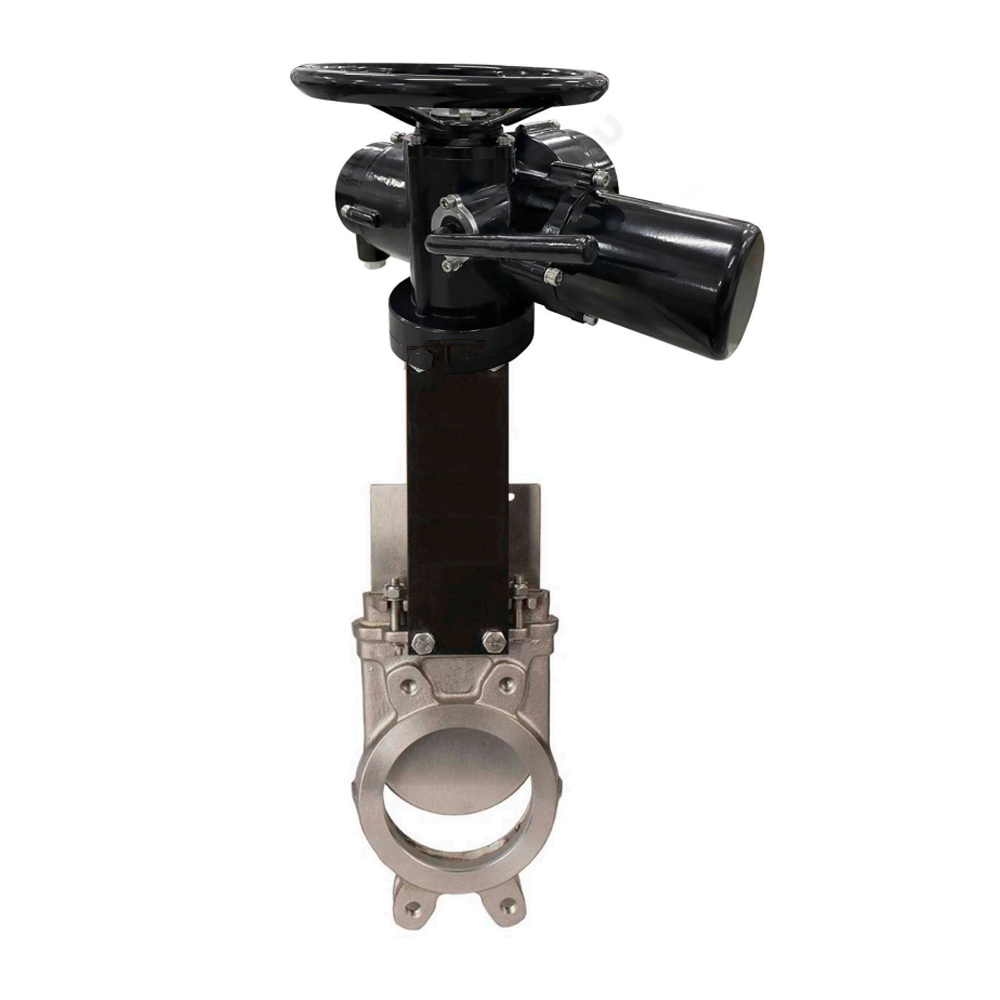

Задвижка шиберная DN.ru GVKR3131V-2W-Fb-ОСТ Ду80 Ру16 межфланцевая с ОСТ-фланцем тип А и круглым штоком, нержавеющая сталь 304, уплотнение - VITON, с электроприводом многооборотным DN.ru MT-N-005EM-O2-220-У1 пятикулачковым

Артикул: D040-09441

О товаре

Код: D040-09441
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR3131V-2W-Fb-ОСТ
Диаметр условный: Ду80 мм
Давление условное: 16 бар
Температура рабочей среды, max: 200 ℃
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Конструкция шпинделя: выдвижной
Уплотнение: Viton
Направление потока: Двустороннего действия
Тип управления: электропривод
Наличие концевых выключателей: нет
Все характеристики
на 2025-12-31
145 753,56
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Задвижка шиберная DN.ru GVKRxxx-2W-Fb-ОСТ Ду50-150 Ру16 нержавеющая сталь, межфланцевая с ОСТ-фланцем и круглым штоком под электропривод предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Основные технические характеристики задвижки шиберной DN.ru GVKR3131V-2W-Fb-ОСТ MT-N-005EM-O2-220VAC-У1 Ду80 Ру16:

  • Тип задвижки - Шиберная
  • Диаметр номинальный DN - 80 мм
  • Давление номинальное PN - 16 бар
  • Температура рабочей среды - от -20°С до + 200°С
  • Тип присоединения - межфланцевый
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10
  • Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
  • Строительная длина - 51 мм
  • Класс материала корпуса - нержавеющая сталь
  • Управление - С электроприводом
  • Конструкция шпинделя - выдвижной
  • Тип уплотнения - Viton
  • Крутящий момент - 50 Нм
  • Вес - 12 кг
  • Страна производитель - Россия
Задвижка шиберная DN.ru GVKR3131V-2W-Fb-ОСТ Ду80 Ру16 межфланцевая с ОСТ-фланцем тип А и круглым штоком, нержавеющая сталь 304, уплотнение - VITON, с электроприводом многооборотным DN.ru MT-N-005EM-O2-220-У1 пятикулачковым

Задвижка шиберная DN.ru GVKR3131V-2W-Fb-ОСТ Ду80 Ру16 межфланцевая с ОСТ-фланцем тип А и круглым штоком, нержавеющая сталь 304, уплотнение - VITON, с электроприводом многооборотным DN.ru MT-N-005EM-O2-220-У1 пятикулачковым

Габаритно-установочные размеры задвижки шиберной DN.ru GVKR3131V-2W-Fb-ОСТ MT-N-005EM-O2-220VAC-У1 Ду80 Ру16:

  • Dn - 80 мм
  • L - 51 мм
  • D - 127 мм
  • H - 305 мм
  • L1 - 411 мм
Задвижка шиберная DN.ru GVKR3131V-2W-Fb-ОСТ Ду80 Ру16 межфланцевая с ОСТ-фланцем тип А и круглым штоком, нержавеющая сталь 304, уплотнение - VITON, с электроприводом многооборотным DN.ru MT-N-005EM-O2-220-У1 пятикулачковым

Эскиз задвижки шиберной DN.ru GVKR3131V-2W-Fb-ОСТ Ду80 Ру16

Основные материалы деталей задвижки шиберной DN.ru GVKR3131V-2W-Fb-ОСТ Ду80 Ру16:

Наименование детали Материал
1 Корпус нержавеющая сталь AISI/SS 304 (аналог 08Х18Н10)
2 Шибер нержавеющая сталь AISI/SS 304 (аналог 08Х18Н10)
3-4 Болт-гайка сталь А2-сталь А4
5 Уплотнение PTFE+графит
6 Сальниковая набивка сталь WCB (аналог сталь 25Л)
7-9 Болт-гайка сталь А2-сталь А4
10 Шток нержавеющая сталь AISI/SS 304
11 Стойка сталь А3
12 Седловое уплотнение VITON
13 Головная часть стойки сталь WCB (аналог сталь 25Л)
14 Гайка латунь
15 Штифт сталь 45
16 Шплинт нержавеющая сталь А3
Задвижка шиберная DN.ru GVKR3131V-2W-Fb-ОСТ Ду80 Ру16 межфланцевая с ОСТ-фланцем тип А и круглым штоком, нержавеющая сталь 304, уплотнение - VITON, с электроприводом многооборотным DN.ru MT-N-005EM-O2-220-У1 пятикулачковым

Эскиз материалов задвижки шиберной DN.ru GVKR3131V-2W-Fb-ОСТ Ду80 Ру16

Технические параметры электропривода DN.ru MT-N-005EM-O2-220VAC-У1:

  • Модель - MT-N-005EM-O2-220VAC-У1
  • Конструкция - Многооборотный
  • Тип двигателя - асинхронный
  • Класс защиты корпуса - IP67
  • Тип присоединения - ОСТ 26-07-763-73
  • Моментная муфта - Есть
  • Средний ресурс, циклов закрытие/открытие - 5 000
Задвижка шиберная DN.ru GVKR3131V-2W-Fb-ОСТ Ду80 Ру16 межфланцевая с ОСТ-фланцем тип А и круглым штоком, нержавеющая сталь 304, уплотнение - VITON, с электроприводом многооборотным DN.ru MT-N-005EM-O2-220-У1 пятикулачковым

Схема подключения электропривода DN.ru MT-N-005EM-O2-220VAC-У1

Таблица деталей электропривода DN.ru MT-N-005EM-O2-220VAC-У1:

№ п/п Наименование
1 Корпус
2 Присоединительный фланец
3 Электродвигатель
4 Штурвал
5 Рычаг переключения ручного режима
6 Кабельные вводы
7 Крышка механизма управления
8 Окно указателя положения
9 Заглушка
Задвижка шиберная DN.ru GVKR3131V-2W-Fb-ОСТ Ду80 Ру16 межфланцевая с ОСТ-фланцем тип А и круглым штоком, нержавеющая сталь 304, уплотнение - VITON, с электроприводом многооборотным DN.ru MT-N-005EM-O2-220-У1 пятикулачковым

Эскиз деталей электроопривода DN.ru MT-N-005EM-O2-220VAC-У1

Аналоги

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду - 80 мм, Ру - 16 бар, тип задвижки - Шиберная, тип присоединения - межфланцевый, управление - С электроприводом, наличие телескопического штока - нет, наличие колонки управления - нет
