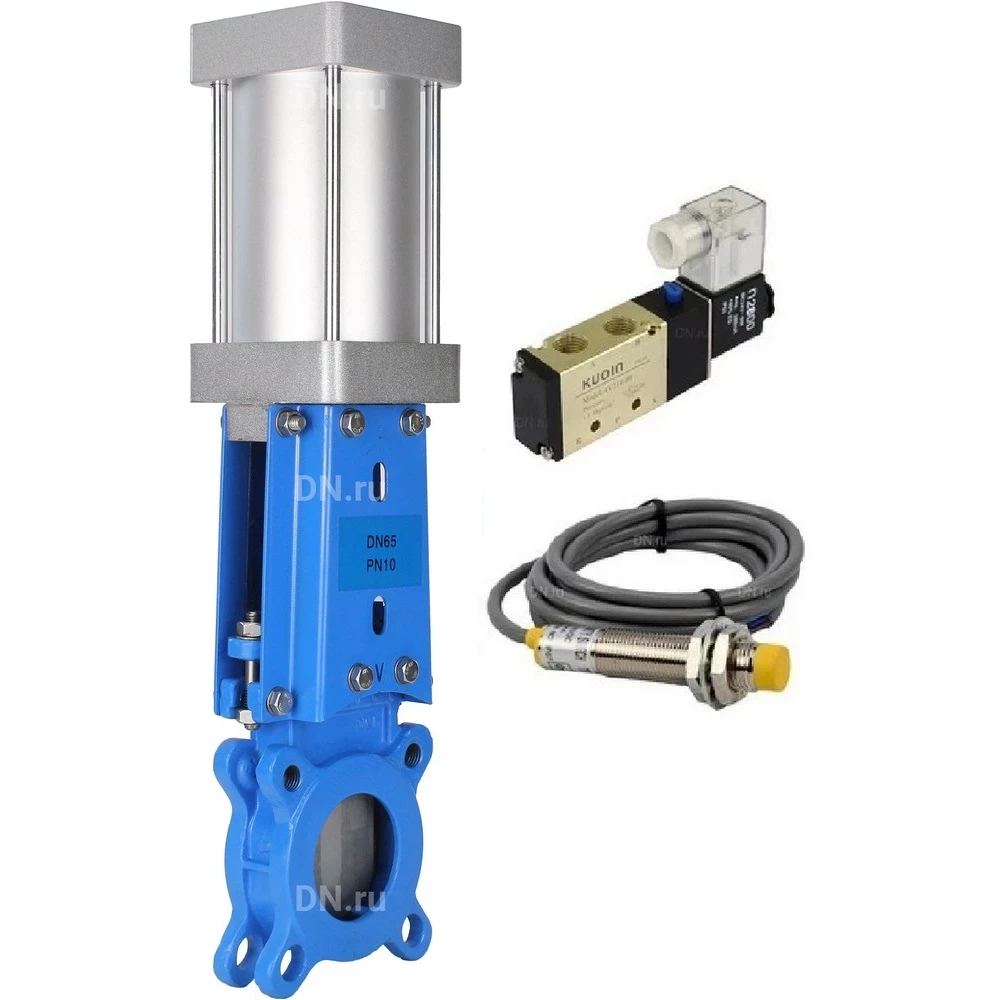

Задвижка шиберная DN.ru Ду80 Ру16 WENZ односторонняя, межфланцевая, шток - выдвижной, корпус - нерж.сталь 304, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 DC24V и датчиками LJ12A3-4-Z/EX 24В (GVKR3131M-1W-Fb-2P)

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах отопления и водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Сила движения штока пневмопривода, жестко связанного со штоком задвижки, передается на шток трубопроводной арматуры и позволяет перемещать шибер при открытии/закрытии.

Технические параметры задвижки шиберной DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16 WENZ:

• Давление номинальное PN - 10/16 бар
• Максимальное рабочее давление Рр - 16 бар
• Диаметр номинальный DN - 80 мм
• Тип присоединения - межфланцевый
• Среда - вода, кислоты, вязкие среды, сточные воды, порошковые и кристаллизованные среды, пульпа
• Тип управления - пневмопривод
• Применение - водоснабжение, теплоснабжение, промышленность
• Наличие концевых выключателей - есть
• Тип задвижки - Шиберная
• Климатическое исполнение - У5
• Температура рабочей среды - от -30°С до +260°С
• Управление - С пневмоприводом
• Класс герметичности - B
• Тип запорного органа - Шиберный
• Модель арматуры - GVKR3131M-1W-Fb-2P WENZ
• Диаметр в дюймах - 3″
• Наличие телескопического штока - нет
• Наличие колонки управления - нет
• Серия - GVKR
• Страна производитель - Россия
• Гарантия - 12 мес.
• Срок службы - 10 лет
• Вес - 12.77 кг

Задвижка шиберная DN.ru Ду80 Ру16 WENZ односторонняя, межфланцевая, шток - выдвижной, корпус - нерж.сталь 304, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 DC24V и датчиками LJ12A3-4-Z/EX 24В (GVKR3131M-1W-Fb-2P)

Габариты и размеры задвижки шиберной DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16 WENZ:

• DN - 80 мм
• L - 51 мм
• D - 200 мм
• D1 - 160 мм
• D2 - 132 мм
• H1 - 510 мм
• T - 12 мм
• n – Ød - 6-18, шт - мм
• N-Th - 8-М16
• G - 1/2″

Эскиз габаритов и размеров задвижки шиберной DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16 WENZ

Таблица деталей и материалов задвижки шиберной DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16 WENZ:

Эскиз деталей и материалов задвижки шиберной DN.ru GVKR3131M-1W-Fb-2P Ду80 Ру16 WENZ

Технические параметры пневмоцилиндра SC 100x110:

• Конструкция - двойного действия
• Модель пневмоцилиндра - SC 100x110
• Рабочая среда - сжатый воздух
• Класс загрязненности - 6 по ГОСТ 17433-80
• Ход штока - 110 мм
• Рабочий диапазон давления - 1-9 бар
• Диапазон рабочих температур - от -5°С до +70°С

Технические параметры пневмораспределителя DN.ru 4V210-08 DC24V:

• Конструкция - золотникового типа
• Модель пневмораспределителя - 4V210-08 DC24V
• Напряжение питания - 24В
• Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) - 15 бар
• Рабочее давление (рекомендуемый диапазон для нормальной работы) - 1.5 ÷ 1.8 бар
• Вид пневмораспределителя - 5/2 пятилинейный, двухпозиционный
• Рабочая среда - очищенный воздух (тонкость очистки 40 мкм)
• Эффективная площадь сечения - 16 мм2
• Температура эксплуатации - от -20°С до +70°С
• Максимальная частота срабатывания - 8 цикл/сек
• Ручное дублирование - есть
• Степень защиты - IP65
• Соединение с пневмоприводом - через пневматические шланги
• Крепление к поверхности - через сквозные отверстия в корпусе
• Материал корпуса - анодированный алюминий
• Размеры выхлопных портов (сброс в атмосферу) - 2 - G1/4″
• Размер портов отвода воздуха (в пневмопривод) - 2 - G1/8″
• Размер порта подвода воздуха (в пневмораспределитель) - G1/8″
• Время отклика - 0.05 сек
• Вес - 0.22 кг
• Средний ресурс - 10 000 000 циклов

Пневмораспределитель DN.ru 4V210-08 DC24V

Технические параметры индукционных датчиков LJ12A3-4-J/EZ:

Индукционные датчики LJ12A3-4-J/EZ
