Задвижка шиберная DN.ru GVKR3131E-2W-Fb-2P Ду150 Ру16 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом, WENZ

Артикул: D040-08520

О товаре

Код: D040-08520
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр условный: Ду150 мм
Давление условное: 16 бар
Температура рабочей среды, max: 110 ℃
Тип присоединения: межфланцевый
Класс материала корпуса: нержавеющая сталь
Конструкция шпинделя: выдвижной
Уплотнение: EPDM
Направление потока: Двустороннего действия
Тип управления: пневмопривод
Тип пневмопривода: двойного действия
Наличие пневмораспределителя: нет
Наличие концевых выключателей: нет
Наличие блока подготовки воздуха: нет
Все характеристики
на 2025-12-31
145 649,43
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара.

Общие параметры задвижки шиберной DN.ru GVKR3131E-2W-Fb-2P Ду150 Ру16 межфланцевой, WENZ:

  • Тип задвижки - Шиберная
  • Диаметр номинальный DN - 150 мм
  • Давление номинальное PN - 16 бар
  • Тип присоединения - межфланцевый
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - нержавеющая сталь
  • Материал запорного органа - нержавеющая сталь
  • Строительная длина - 57 мм
  • Класс материала корпуса - нержавеющая сталь
  • Управление - С пневмоприводом
  • Конструкция шпинделя - выдвижной
  • Тип уплотнения - EPDM
  • Вес - 23 кг
  • Страна производитель - Россия

Задвижка шиберная DN.ru GVKR3131E-2W-Fb-2P Ду150 Ру16 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом, WENZ

Габаритные и установочные размеры задвижки шиберной DN.ru GVKR3131E-2W-Fb-2P Ду150 Ру16 межфланцевой, WENZ:

  • DN - 150 мм
  • L - 57 мм
  • D - 285 мм
  • D1 - 240 мм
  • D2 - 211 мм
  • H1 - 969 мм
  • G - 1/2″
  • N-Th - 8-M20
  • T - 14 мм
  • ⌀d - 23 мм
  • ⚫ - 2 шт
  • ⊕ - 6 шт
 Задвижка шиберная DN.ru GVKR3131E-2W-Fb-2P Ду150 Ру16 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом, WENZ

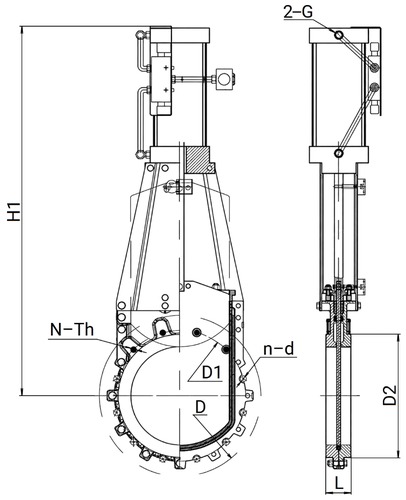

Эскиз задвижки шиберной DN.ru GVKR3131E-2W-Fb-2P Ду150 Ру16 межфланцевой, WENZ

Материалы задвижки шиберной DN.ru GVKR3131E-2W-Fb-2P Ду150 Ру16 межфланцевой, WENZ:

№ Наименование детали Материал
1 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2 Подкладка EPDM
3 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Уплотнение направляющей PTFE
5 Седловое уплотнение EPDM+сталь
6 Набивка PTFE
7 Сальниковая набивка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
8 Шток сталь 45+Cr
9 Стойка сталь Q235 (аналог Cт3)
10 Переключатель -
11 Пневмоцилиндр -
12 Соленоидный клапан -
13 Фильтр -
Задвижка шиберная DN.ru GVKR3131E-2W-Fb-2P Ду150 Ру16 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом, WENZ

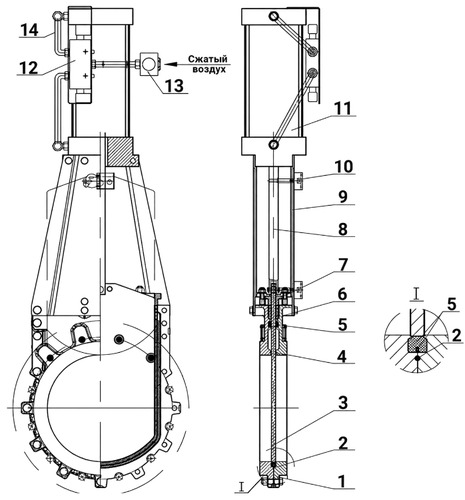

Эскиз материалов задвижки шиберной DN.ru GVKR3131E-2W-Fb-2P Ду150 Ру16 межфланцевой, WENZ

Габаритные и установочные размеры пневмоцилиндра SC 125x170:

  • A - 140 мм
  • A1 - 155 мм
  • A2 - 85 мм
  • A3 - 60 мм
  • A4 - 130 мм
  • h3 - 15 мм
  • h4 - 15 мм
  • N-M - 4-М10
  • n-d - 2-Ø10.2 мм
  • B - 140 мм
  • B1 - 95±0.5 мм
  • B2 - 42±0.5 мм
  • C - 40 мм
  • ØD - 125 мм
  • E - 30 мм
  • F - 8.2±0.1 мм
  • S - 170±1 мм
  • H - 205 мм
  • H1 - 33±1 мм
  • H2 - 14±0.5 мм
  • H3 - 28.5±1 мм
  • d1 - 12.2 мм
 Задвижка шиберная DN.ru GVKR3131E-2W-Fb-2P Ду150 Ру16 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом, WENZ

Эскиз габаритов пневмоцилиндра SC 125x170

Общие параметры пневмоцилиндра SC 125x170:

  • Тип действия - двойного действия
  • Рабочая среда - сжатый воздух
  • Тип крепления - FA FB CA CB LB YB
  • Демпфирование - регулируемое
  • Рабочий диапазон давления, бар - 1 - 9
  • Максимально допустимое давление, бар - 13.5
  • Диапазон рабочих температур, °С - от -5 до +70
  • Диапазон скоростей, мм/с - 50 - 800
  • Диаметр поршня, мм - 125
  • Ход штока, мм - 170

Аналоги

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду150, Ру16, тип задвижки - Шиберная, тип присоединения - межфланцевый, управление - С пневмоприводом, класс материала корпуса - нержавеющая сталь, уплотнение - EPDM, конструкция шпинделя - выдвижной, наличие телескопического штока - нет, наличие колонки управления - нет
