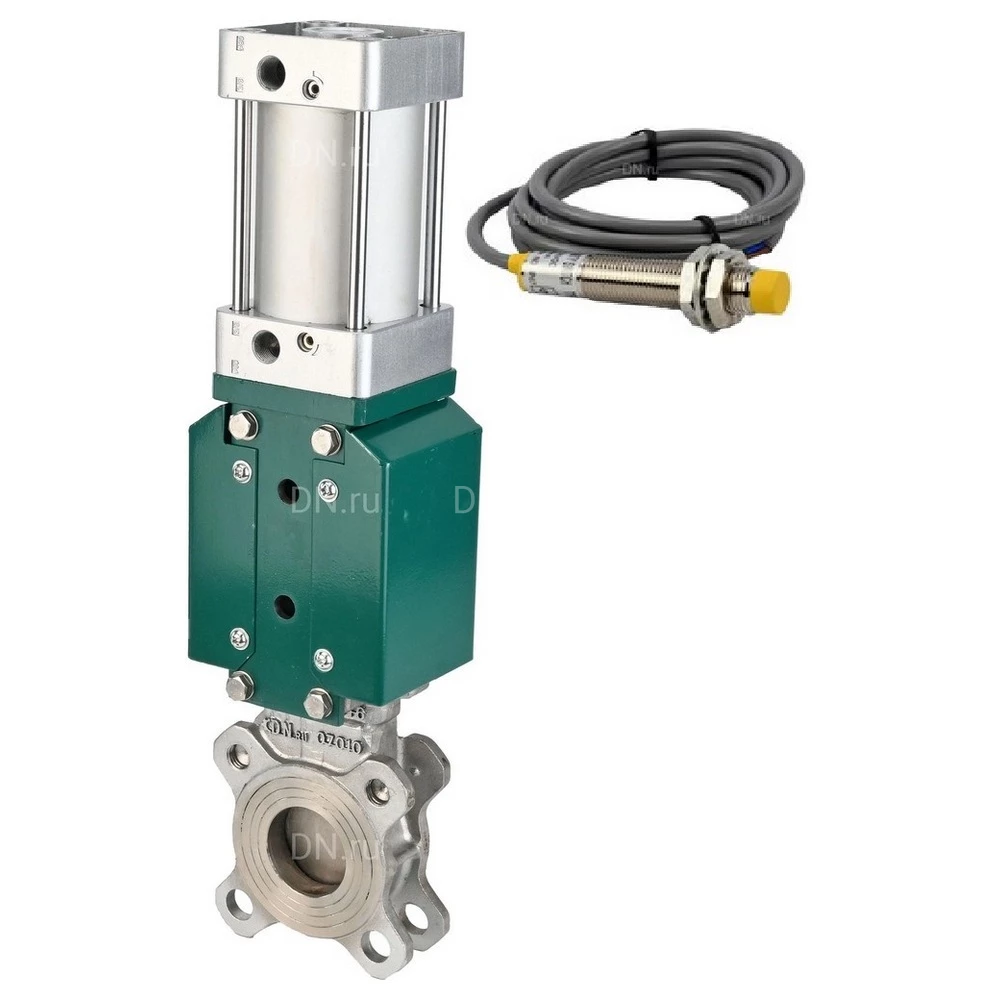

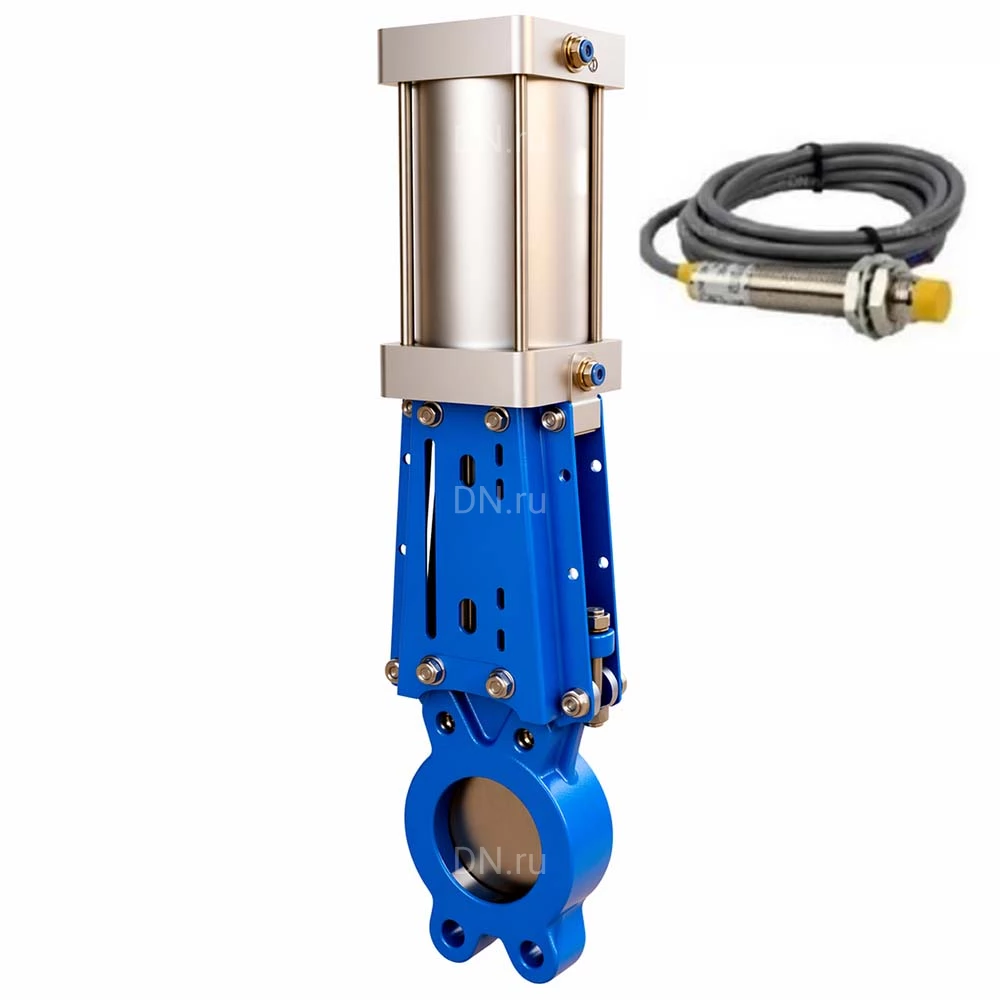

Задвижка шиберная DN.ru GVKR3131E-2W-Fb-2P Ду50 Ру16 межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, WENZ, с пневмоприводом и индукционными датчиками LJ12A3-4-Z/EX 24В

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара.

Индукционный датчик – это датчик бесконтактного типа, предназначенный для контроля положения объектов из металлов. К другим материалам не чувствителен. Индукционные датчики успешно и широко используются для решения многих задач автоматизации процессов в производстве. Изготавливаются с нормально разомкнутыми и нормально замкнутыми контактами, но есть варианты и с обеими типами контакта одновременно. Работают за счет изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.

Технические параметры задвижки шиберной DN.ru GVKR3131E-2W-Fb-2P Ду50 Ру16 с пневмоприводом и индукционными датчиками LJ12A3-4-Z/EX 24В:

• Давление номинальное PN - 16 бар
• Диаметр номинальный DN - 50 мм
• Тип присоединения - межфланцевый
• Среда - вода, вода техническая
• Тип управления - пневмопривод
• Применение - водоснабжение, теплоснабжение, промышленность
• Наличие концевых выключателей - есть
• Тип задвижки - Шиберная
• Климатическое исполнение - УХЛ4
• Температура рабочей среды - от -30°С до +110°С
• Управление - С пневмоприводом
• Класс герметичности - A
• Модель арматуры - GVKR3131E-2W-Fb-2P-WENZ PN16
• Конструкция шпинделя - выдвижной
• Диаметр в дюймах - 2″
• Наличие телескопического штока - нет
• Наличие колонки управления - нет
• Серия - GVKR
• Страна производитель - Россия
• Гарантия - 12 мес.
• Срок службы - 10 лет
• Вес - 7.55 кг

Задвижка шиберная DN.ru GVKR3131E-2W-Fb-2P Ду50 Ру16 межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, WENZ, с пневмоприводом и индукционными датчиками LJ12A3-4-Z/EX 24В

Габариты и размеры задвижки шиберной DN.ru GVKR3131E-2W-Fb-2P Ду50 Ру16 с пневмоприводом и индукционными датчиками LJ12A3-4-Z/EX 24В:

• DN - 50 мм
• L - 48 мм
• D - 165 мм
• D1 - 125 мм
• D2 - 99 мм
• H1 - 524 мм
• G - 1/2″
• N-Th - 4-М16
• T - 12 мм
• Ød - 18 мм
• ⚫ - 2 мм
• ⊕ - 2 мм

Эскиз габаритов и размеров задвижки шиберной DN.ru GVKR3131E-2W-Fb-2P Ду50 Ру16 с пневмоприводом и индукционными датчиками LJ12A3-4-Z/EX 24В

Таблица деталей и материалов задвижки шиберной DN.ru GVKR3131E-2W-Fb-2P Ду50 Ру16 с пневмоприводом и индукционными датчиками LJ12A3-4-Z/EX 24В:

Эскиз деталей и материалов задвижки шиберной DN.ru GVKR3131E-2W-Fb-2P Ду50 Ру16 с пневмоприводом и индукционными датчиками LJ12A3-4-Z/EX 24В

Технические параметры пневмоцилиндра SC 100x70:

• Конструкция - двойного действия
• Модель пневмоцилиндра - SC 100x70
• Рабочая среда - сжатый воздух
• Класс загрязненности - 6 по ГОСТ 17433-80
• Демпфирование - регулируемое
• Рабочий диапазон давления - 1-9 бар
• Диапазон рабочих температур - от -5°С до +70°С

Габариты и размеры пневмоцилиндра SC 100x70:

Эскиз габаритов и размеров пневмоцилиндра SC 100x70

Технические параметры индукционных датчиков LJ12A3-4-Z/EX 24В:

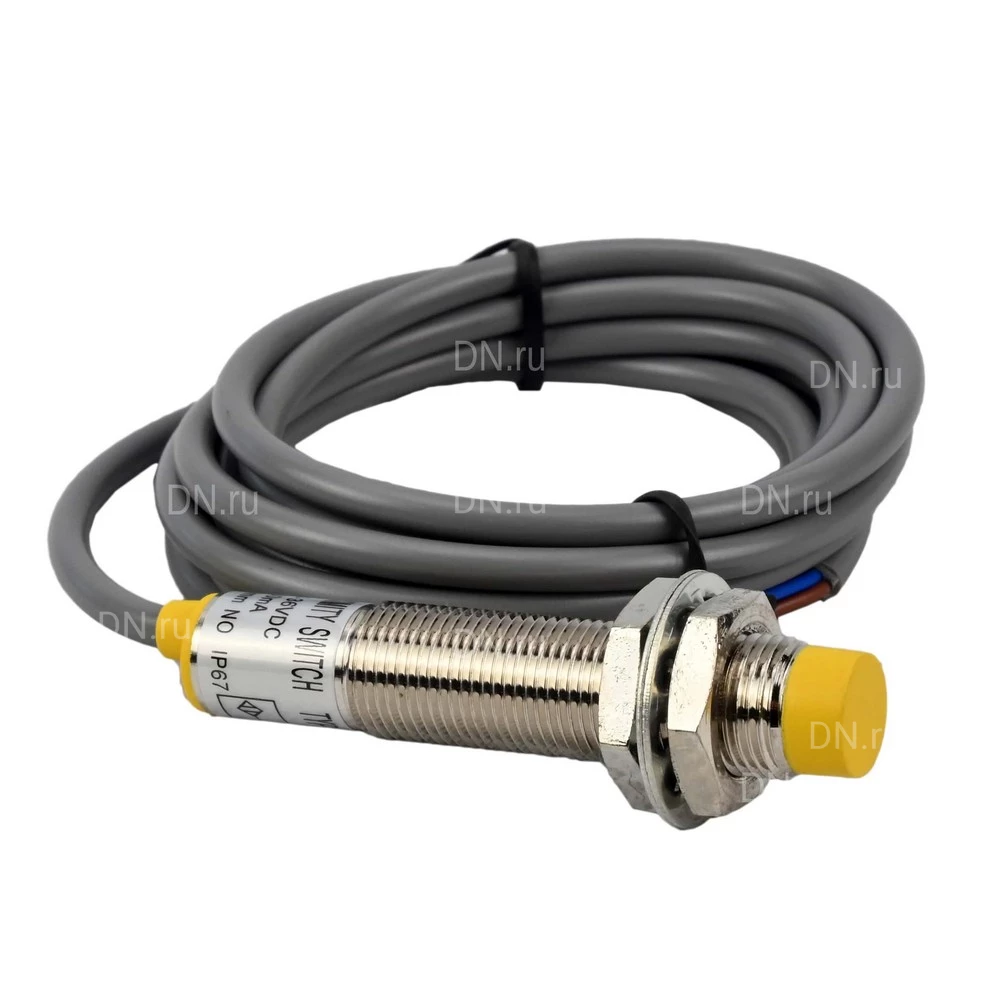

Индукционные датчики LJ12A3-4-Z/EX 24В
