Задвижка шиберная DN.ru GVKR3131E-1W-Fb-S Ду300 Ру10 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь CF8/AISI 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал

Артикул: D040-07237

О товаре

Артикул:
D040-07237
Бренд:
DN.ru
Страна производитель:
Россия
Тип задвижки:
Шиберная
Серия:
GVKR
Диаметр условный:
Ду300 мм
Ду25 мм
Ду32 мм
Ду40 мм
Ду50 мм
Ду65 мм
Ду80 мм
Ду100 мм
Ду125 мм
Ду150 мм
Ду200 мм
Ду250 мм
Ду350 мм
Ду400 мм
Ду450 мм
Ду500 мм
Ду600 мм
Ду700 мм
Ду800 мм
Ду900 мм
Ду1000 мм
Ду1200 мм
Давление условное:
10 бар
1.6 бар
10/16 бар
16 бар
2 бар
2.5 бар
3 бар
4 бар
5 бар
6 бар
6.3 бар
7 бар
7/10 бар
8 бар
Строительная длина:
76 мм
Температура рабочей среды, max:
110 ℃
Тип присоединения:
межфланцевый
не указано
под склейку
Фланцевый
Класс материала корпуса:
нержавеющая сталь
Пластик
сталь
Чугун
Конструкция шпинделя:
выдвижной
невыдвижной
Уплотнение:
EPDM
Направление потока:
одностороннего действия
Тип управления:
ручной
не указано
голый шток
пневмопривод
Редуктор
электропривод
Наличие концевых выключателей:
нет
есть
Все характеристики
на 2026-12-31
298 449,21
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах отопления и водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Общие параметры задвижки шиберной DN.ru GVKR3131E-1W-Fb-S Ду300 Ру10 WENZ:

  • Тип задвижки - Шиберная
  • Диаметр номинальный DN - 300 мм
  • Давление номинальное PN - 10 бар
  • Максимальное рабочее давление Рр - 10 бар
  • Тип присоединения - межфланцевый
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Нержавеющая сталь CF8/AISI 304/12Х18Н9Л
  • Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
  • Строительная длина - 76 мм
  • Класс материала корпуса - нержавеющая сталь
  • Управление - ручное/штурвал/маховик
  • Конструкция шпинделя - выдвижной
  • Тип уплотнения - EPDM
  • Цвет задвижки - серый
  • Вес - 49 кг
  • Страна производитель - Россия

Задвижка шиберная DN.ru GVKR3131E-1W-Fb-S Ду300 Ру10 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь CF8/AISI 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал

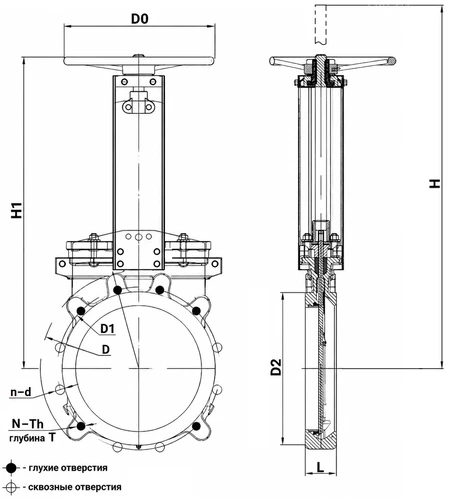

Габаритные и установочные размеры задвижки шиберной DN.ru GVKR3131E-1W-Fb-S Ду300 Ру10 WENZ:

  • DN - 300 мм
  • L - 76 мм
  • D - 445 мм
  • D1 - 400 мм
  • D2 - 370 мм
  • D0 - 350 мм
  • H1 - 857 мм
  • T - 20 мм
  • d - 23 мм
  • n - 6 шт
  • N-Th - 12-М20 мм
  • H - 1170 мм
Задвижка шиберная DN.ru GVKR3131E-1W-Fb-S Ду300 Ру10 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь CF8/AISI 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал

Эскиз задвижки шиберной DN.ru GVKR3131E-1W-Fb-S Ду300 Ру10 WENZ

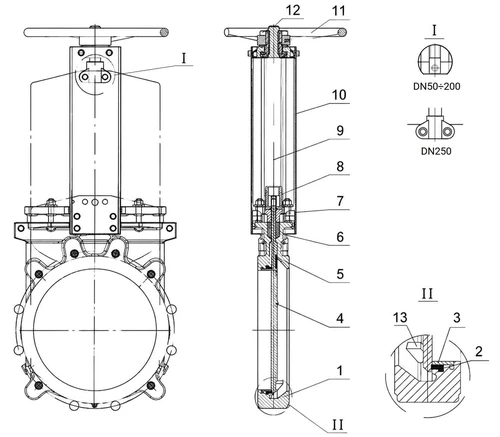

Материалы задвижки шиберной DN.ru GVKR3131E-1W-Fb-S Ду300 Ру10 WENZ:

№ Наименование детали Материал
1 Корпус нержавеющая сталь CF8/AISI 304 (аналог 12Х18Н9Л)
2 Седловое уплотнение EPDM
3 Кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5 Уплотнение направляющей PTFE
6 Набивка PTFE
7 Прижимной фланец сальника нержавеющая сталь AISI 304 (аналог 08Х18Н10)
8 Патрон углеродистая сталь WCB (аналог 25Л)
9 Шпиндель нержавеющая сталь AISI 304 (аналог 08Х18Н10)
10 Стойка сталь Q235 (аналог Cт3)
11 Штурвал чугун GGG40 (аналог ВЧ40)
12 Крышка сталь Q235 (аналог Cт3)
13 Клин нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Задвижка шиберная DN.ru GVKR3131E-1W-Fb-S Ду300 Ру10 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь CF8/AISI 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал

Эскиз материалов задвижки шиберной DN.ru GVKR3131E-1W-Fb-S Ду300 Ру10 WENZ
