Задвижка клиновая 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду50 Ру25 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, GAIR, с электроприводом DN.ru MT-N-010EM-O1-220VAC-У1

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности. Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки. Электропривод многооборотный предназначен для управления запорной промышленной трубопроводной арматурой, например, чугунными и стальными задвижками, шиберными заслонками и т.п.

Технические характеристики задвижки клиновой 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду50 Ру25

• Тип задвижки - Клиновая
• Модель арматуры - GVWR2121M-2W-F-ОСТ
• Таблица фигур - 30с964нж
• Диаметр - 50 мм
• Диаметр в дюймах - 2
• Давление номинальное - 25 бар
• Среда - вода, воздух, пар, нейтральные среды
• Материал корпуса - сталь 20/25Л
• Материал запорного органа - Сталь 25Л
• Уплотнение - Металл
• Температура рабочей среды минимальная - от -29 °C
• Температура рабочей среды максимальная - до +425 °C
• Применение - водоснабжение, теплоснабжение
• Тип присоединения - Фланцевый
• Количество болтовых отверстий на одном фланце - 4 шт
• Диаметр болтовых отверстий на одном фланце - 18 мм
• Тип присоединения по ОСТ - А
• Управление - С электроприводом
• Класс герметичности - A
• Крутящий момент - 52 Нм
• Конструкция шпинделя - выдвижной
• Наличие Т-образного ключа - нет
• Наличие телескопического штока - нет
• Наличие опорной плиты под ковер - нет
• Наличие ковера - нет
• Наличие колонки управления - нет
• Цвет - серый
• Срок службы - 15 лет
• Гарантия - 12 мес.
• Страна производитель - Россия
• Бренд - DN.ru
• Вес - 27 кг

Изображение задвижки клиновой 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду50 Ру25

Габаритные и установочные размеры задвижки клиновой 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду50 Ру25

• DN - 50 мм
• L - 250 мм
• D - 160 мм
• D1 - 125 мм
• D2 - 102 мм
• b - 20 мм
• f - 3 мм
• z–d - 4-Ø18 мм

Эскиз габаритов задвижки клиновой 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду50 Ру25

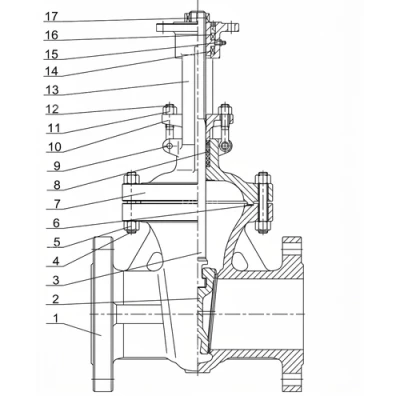

Деталировка задвижки клиновой 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду50 Ру25

Эскиз деталировки задвижки клиновой 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду50 Ру25

Технические характеристики электропривода DN.ru MT-N-010EM-01-220VAC-У1

• Модель привода - MT-N-010EM-01-220VAC-У1
• Тип электропривода - многооборотный
• Крутящий момент - 100 Нм
• Тип ISO фланца - F10/F12
• Максимальный диаметр штока арматуры - 18 мм
• Степень защиты корпуса - IP67
• Напряжение питания - 220В
• Мощность электродвигателя - 100 Вт
• Номинальный ток - 1 А
• Максимальное число оборотов привода - 50
• Температура окружающей среды - от -28 до +60 °C
• Температура срабатывания внутренней тепловой защиты - +110 °C
• Наличие дублера - шестигранник
• Угол установки - произвольный
• Материал корпуса - алюминиевый сплав
• Скорость - 5 об./мин.
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 10 кг

Видео электропривода DN.ru MT-N-010EM-01-220VAC-У1
