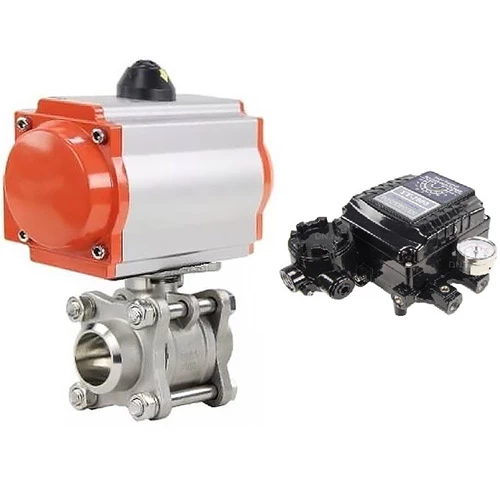

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру25 полнопроходной двухходовой, корпус - нержавеющая сталь SS316, под приварку, уплотнение - PTFE, с пневмоприводом PA-SA-140 и электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Приводы пневматические SA-XXX предназначены для автоматизации процесса управления четвертьоборотной арматурой. Пневмоприводы с возвратными пружинами SA используют один порт для подачи среды управления и перемещения в одном направлении, а возврат в исходное положение осуществляется с помощью пружин.

Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру25 с пневмоприводом PA-SA-140 и электропневматическим поворотным позиционером YT-1000RSN без обратной связи:

• Давление номинальное PN - 25 бар
• Диаметр номинальный DN - 100 мм
• Тип присоединения - под приварку
• Среда - вода, пар, нефтепродукты, нейтральные среды
• Тип управления - С пневмоприводом
• Применение - водоснабжение, теплоснабжение, пароснабжение
• Проход шара крана - полнопроходной
• Температура рабочей среды - от -20°С до 200°С
• Присоединение - под приварку
• Датчик обратной связи - нет
• Управление - пневмопривод двойного действия
• Класс герметичности - A
• Водоразборный - нет
• Тип устройства крана - двухходовой
• Тип ISO-фланца арматуры - F07, F10
• Размер вала арматуры (квадрат) - 17х17 мм
• Серия - BV3232P(3pc)-FP-W-ISO-H
• Страна производитель - Россия
• Срок службы - 10 лет
• Вес - 24.6 кг

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру25 полнопроходной двухходовой, корпус - нержавеющая сталь SS316, под приварку, уплотнение - PTFE, с пневмоприводом PA-SA-140 и электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру25 с пневмоприводом PA-SA-140 и электропневматическим поворотным позиционером YT-1000RSN без обратной связи:

• L - 245 мм
• D - 103 мм
• C - 202 мм
• P - 117.5 мм

Эскиз габаритов и размеров крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру25 с пневмоприводом PA-SA-140 и электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру25 с пневмоприводом PA-SA-140 и электропневматическим поворотным позиционером YT-1000RSN без обратной связи:

Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру25 с пневмоприводом PA-SA-140 и электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Технические параметры пневмопривода DN.ru PA-SA-140:

• Тип пневмопривода - с возвратными пружинами
• Крутящий момент привода - 172 Нм
• Рабочее давление пневмопривода - 8 бар
• Угол поворота привода - 90°
• Диапазон регулировки привода - 5°
• Тип ISO-фланца привода - F10, F12
• Размер штока - 27х27 мм
• Датчик обратной связи - нет
• Страна производитель - Китай
• Вес привода - 15 кг

Пневмопривод DN.ru PA-SA-140

Габариты и размеры пневмопривода DN.ru PA-SA-140:

Эскиз габаритов и размеров пневмопривода DN.ru PA-SA-140

Технические параметры электропневматического поворотного позиционера DN.ru YT-1000RSN:

• Входной сигнал управления - 4 ~ 20 mA
• Внутреннее сопротивление - 250 ± 15 Ом
• Входное давление - 1,4~7 бар
• Угол хода рычага - 0~90°
• Резьба подключения сжатого воздуха - 1/4″
• Резьба подключения манометра - 1/8″
• Кабельный ввод - G1/2″
• Тип защиты - IP66
• Линейность - ±1.0% F.S
• Гистерезис - ±1.0% F.S
• Чувствительность - ±0.2% F.S
• Повторяемость - ±0.5% F.S
• Расход сжатого воздуха - 3 л /мин (при давлении 1.4 бар)
• Расход воздуха на выходе - 80 л/мин (при давлении 1.4 бар)
• Материал корпуса - алюминиевое литье
• Вес позиционера - 2.8 кг

Электропневматический поворотный позиционер DN.ru YT-1000RSN

Габариты и размеры электропневматического поворотного позиционера DN.ru YT-1000RSN:

Эскиз габаритов и размеров электропневматического поворотного позиционера DN.ru YT-1000RSN
