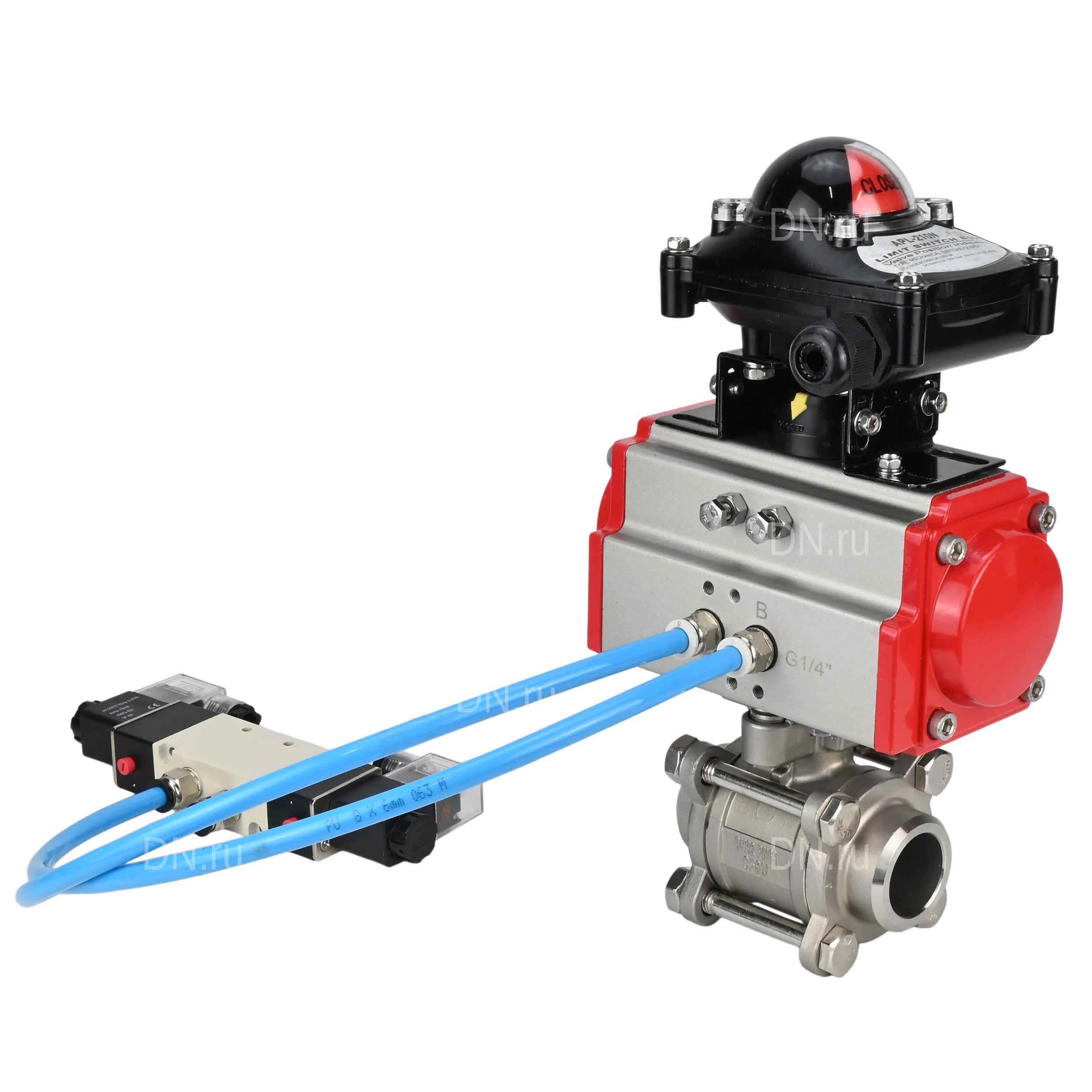

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру63 полнопроходной двухходовой, корпус - нержавеющая сталь SS316, под приварку, уплотнение - PTFE, с пневмоприводом PA-SA-083, пневмораспределителем 4V320-08 220В и БКВ APL-210N

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Приводы пневматические SA-XXX предназначены для автоматизации процесса управления четвертьоборотной арматурой. Приводы пневматические SA-XXX предназначены для автоматизации процесса управления четвертьоборотной арматурой. Пневмоприводы с возвратными пружинами SA используют один порт для подачи среды управления и перемещения в одном направлении, а возврат в исходное положение осуществляется с помощью пружин.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру63 с пневмоприводом PA-SA-083, пневмораспределителем 4V320-08 220В и БКВ APL-210N:

• Давление номинальное PN - 63 бар
• Диаметр номинальный DN - 25 мм
• Тип присоединения - под приварку
• Среда - вода, пар, нефтепродукты, нейтральные среды
• Тип управления - С пневмоприводом
• Применение - водоснабжение, теплоснабжение, пароснабжение
• Проход шара крана - полнопроходной
• Температура рабочей среды - от -20°С до 200°С
• Присоединение - под приварку
• Датчик обратной связи - нет
• Управление - пневмопривод с возвратными пружинами
• Класс герметичности - A
• Водоразборный - нет
• Тип устройства крана - двухходовой
• Тип ISO-фланца арматуры - F04, F05
• Размер вала арматуры (квадрат) - 11х11 мм
• Серия - BV3232P(3pc)-FP-W-ISO-H
• Страна производитель - Россия
• Срок службы - 10 лет
• Вес - 7.02 кг

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру63 полнопроходной двухходовой, корпус - нержавеющая сталь SS316, под приварку, уплотнение - PTFE, с пневмоприводом PA-SA-083, пневмораспределителем 4V320-08 220В и БКВ APL-210N

Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру63 с пневмоприводом PA-SA-083, пневмораспределителем 4V320-08 220В и БКВ APL-210N:

• L - 82 мм
• D - 27 мм
• B1 - 204 мм
• E - 128.7 мм
• H - 77 мм

Эскиз габаритов и размеров крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру63 с пневмоприводом PA-SA-083, пневмораспределителем 4V320-08 220В и БКВ APL-210N

Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру63 с пневмоприводом PA-SA-083, пневмораспределителем 4V320-08 220В и БКВ APL-210N:

Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру63 с пневмоприводом PA-SA-083, пневмораспределителем 4V320-08 220В и БКВ APL-210N

Технические параметры пневмопривода DN.ru PA-SA-083:

• Тип пневмопривода - с возвратными пружинами
• Крутящий момент привода - 32 Нм
• Рабочее давление пневмопривода - 8 бар
• Угол поворота привода - 90°
• Диапазон регулировки привода - 5°
• Наличие ручного дублера - нет
• Тип ISO-фланца привода - F05, F07
• Размер штока - 17х17 мм
• Датчик обратной связи - нет
• Страна производитель - Китай
• Вес привода - 3.6 кг

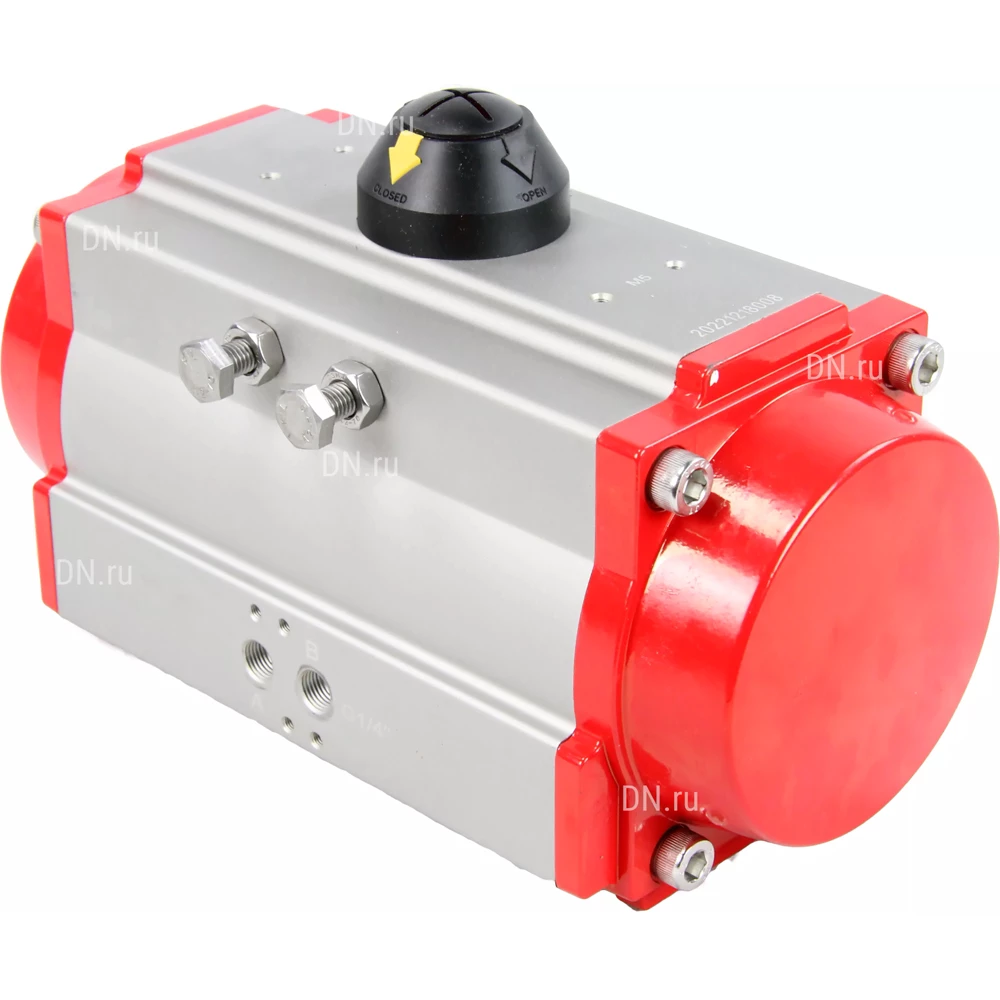

Пневмопривод DN.ru PA-SA-083

Габариты и размеры пневмопривода DN.ru PA-SA-083:

Эскиз габаритов и размеров пневмопривода DN.ru PA-SA-083

Технические параметры пневмораспределителя DN.ru 4V320-08 220В:

• Тип пневмораспределителя - золотниковый
• Модель пневмораспределителя - 4V320-08 220В
• Рабочее давление - 1.5 ÷ 8 бар
• Напряжение питания - 220В
• Рабочая среда - очищенный воздух (тонкость очистки 40 мкм)
• Частота срабатывания - 5 цикл/сек

Пневмораспределитель DN.ru 4V320-08 220В

Габариты и размеры пневмораспределителя DN.ru 4V320-08 220В:

Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-08 220В

Технические параметры блока концевых выключателей APL-210N:

Блок концевых выключателей APL-210N
