Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50 Ру63, полнопроходной под приварку, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA-105 с возвратными пружинами, с пневмораспределителем 4M310-08 220В, с БКВ APL-410N EX, с БПВ AFC2000

Параметры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50 с пневмоприводом DN.ru PA-SA-105, БПВ AFC2000, блоком концевых выключателей APL-410N EX:

• Диаметр номинальный DN - 50 мм
• Давление номинальное PN - 63 бар
• Класс герметичности по ГОСТ 9544-2015 - "A"
• Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
• Тип ISO-фланца арматуры - F05, F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Крутящий момент на валу - 28 Нм
• Материал шара - Нержавеющая сталь S304/S316
• Тип уплотнения - PTFE
• Присоединение - под приварку
• Тип устройства крана - двухходовой
• Проход шара крана - полнопроходной
• Водоразборный кран - нет
• Тип управления - пневмопривод с возвратными пружинами
• Температура рабочей среды: от -20 до 200 °C
• Среда - вода, пар, нефтепродукты, нейтральные среды
• Страна производитель привода - Китай
• Область применения - теплоснабжение
• Вес запорной арматуры- 3.025 кг
• Вес привода- 7.1 кг
• Общий вес - 10.96 кг
• Страна производитель - Россия

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50 Ру63, полнопроходной под приварку, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA-105 с возвратными пружинами, с пневмораспределителем 4M310-08 220В, с БКВ APL-410N EX, с БПВ AFC2000

Габаритные и установочные размеры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50 с пневмоприводом DN.ru PA-SA-105:

• DN - 50 мм
• D - 50 мм
• L1 - 279 мм
• H2 - 75 мм
• C - 134 мм
• K - 147 мм
• L - 135 мм
• X - 88 мм
• Y - 162 мм

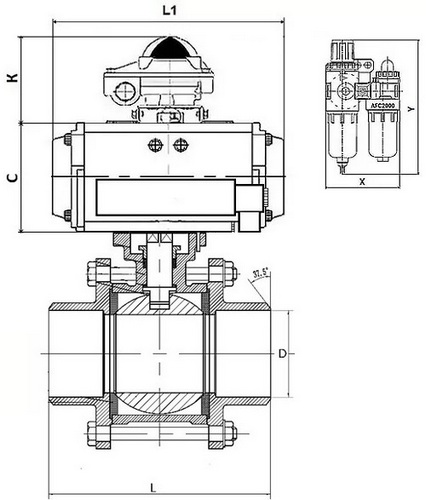

Эскиз крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50 с DN.ru PA-SA-105 с пневмораспределителем 4m310-08-220, БПВ AFC2000, блоком концевых выключателей APL-410N EX

Материалы деталей крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H:

Эскиз материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50

Параметры пневмопривода DN.ru PA-SA-105:

• Тип пневмопривода - с возвратными пружинами
• Номинальный крутящий момент - 78 Нм
• Рабочее давление пневмопривода - 3 бар
• Угол поворота привода - 90°
• Датчик обратной связи - нет
• Вес привода - 7.1 кг
• Страна производитель - Китай

Эскиз материалов пневмопривода DN.ru PA-SA-105

Материалы пневмопривода DN.ru PA-SA-105:

Основные параметры блока подготовки воздуха AFC2000:

• Давление максимальное - 10 бар
• Тонкость фильтрации - 40 мкр

Параметры пневмораспределителя 4m310-08-220:

• Модель пневмораспределителя - 4m310-08-220
• Напряжение питания - 220 В
• Рабочая среда - фильтрованный сжатый воздух
• Частота срабатывания - 5 цикл/сек
• Степень защиты корпуса - 65
• Взрывозащита - есть

Схема подключения блока концевых выключателей APL-410N EX

Параметры блока концевых выключателей APL-410N EX:

• Модель блока концевых выключателей - APL-410N EX
• Кабельный ввод концевых выключателей - 2 x NPT1/2"
• Максимальный ток - 5 А
• Максимальное напражение - 250 В
• Степень защиты корпуса - 65
• Взрывозащита - есть

Материалы блока концевых выключателей APL-410N EX:
