Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду20 Ру63, полнопроходной под приварку, нержавеющая сталь SS316, PTFE, с пневмоприводом PA-DA-052, ручным дублером MON1-250-T26-ISO и с электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Параметры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ру63/40/25 PA-DA MON YT-1000RSN без обратной связи Ду20 Ру63

• Диаметр номинальный DN - 20 мм
• Давление номинальное PN - 63 бар
• Класс герметичности по ГОСТ 9544-2015 - "A"
• Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
• Тип ISO-фланца арматуры - F03, F04
• Размер вала арматуры (квадрат) - 9х9 мм
• Выходной крутящий момент - 6 Нм
• Материал шара - нержавеющая сталь
• Тип уплотнения - PTFE / Фторопласт / Тефлон
• Присоединение - под приварку
• Тип устройства крана - двухходовой
• Проход шара крана - полнопроходной
• Тип управления - пневмопривод двойного действия
• Наличие пневмораспределителя - нет
• Температура рабочей среды: от -20  до +200 °C
• Среда - вода, пар, нефтепродукты, нейтральные среды
• Область применения - водоснабжение, теплоснабжение, пароснабжение
• Вес шарового крана - 0.81 кг
• Вес пневмопривода- 1.2 кг
• Вес ручного дублера - 3 кг
• Вес электропневмопозиционера - 2.8 кг
• Общий вес (без учета соединительных рамок) - 7.81 кг

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ру63/40/25 PA-DA MON YT-1000RSN без обратной связи Ду20 Ру63

Габаритные и установочные размеры BV3232P(3pc)-FP-W-ISO-H Ру63/40/25 PA-DA MON YT-1000RSN без обратной связи Ду20 Ру63

• DN - 20 мм
• D - 20 мм
• H2 - 43.9 мм
• C - 72 мм
• P - 118 мм
• R - 104 мм
• L±1.5 - 75 мм (строительная длина)

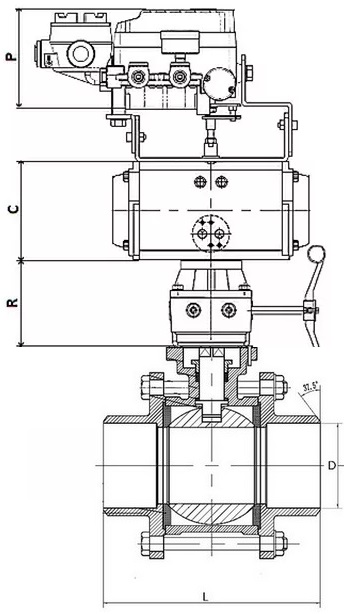

Эскиз размеров крана шарового BV3232P(3pc)-FP-W-ISO-H Ру63/40/25 PA-DA MON YT-1000RSN без обратной связи Ду20 Ру63

Материалы деталей кранов шаровых BV3232P(3pc)-FP-W-ISO-H Ру63/40/25 PA-DA MON YT-1000RSN без обратной связи

Эскиз деталировки кранов шаровых BV3232P(3pc)-FP-W-ISO-H

Пневмопривод PA-DA-052 - характеристики

• Тип пневмопривода - двойного действия
• Крутящий момент привода - 24 Нм
• Рабочее давление пневмопривода - 3 бар
• Угол поворота привода - 90°
• Степень защиты корпуса - IP65
• Наличие ручного дублера - штурвал
• Взрывозащита корпуса - нет
• Тип ISO-фланца привода - F03, F05
• Размер штока - 11х11 мм
• Длина пневмопривода, А - 153 мм
• Ширина пневмопривода, В - 71 мм
• Высота пневмопривода (с индикатором), С - 98 мм
• Страна производитель - Китай

Эскиз пневмопривода PA-DA-052

Основные параметры электропневматического позиционера DN.ru YT-1000RSN

• Тип действия - Односторонний
• Обратная связь - нет
• Входной сигнал управления - 4-20 мА
• Внутреннее сопротивление - 250±15 Ом
• Линейность - ±1.0% F.S
• Гистерезис - ±1.0% F.S
• Чувствительность - ±0.2% F.S
• Повторяемость - ±0.5% F.S
• Расход сжатого воздуха - 3 л/мин (при давлении 1,4 бар)

Электропневматический позиционер DN.ru YT-1000RSN
