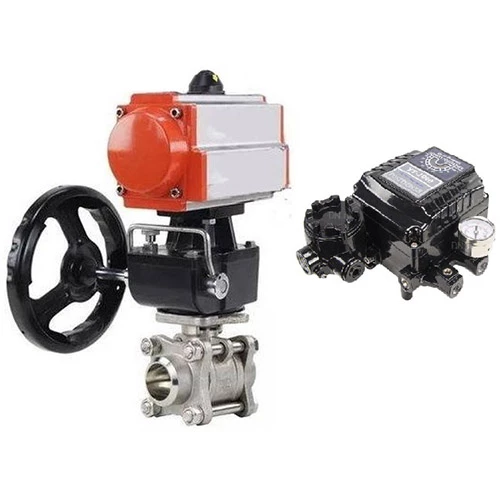

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду32 Ру63 полнопроходной двухходовой, корпус - нерж.сталь SS316, под приварку, уплотнение - PTFE, с пневмоприводом PA-DA-65, ручным дублером MON1-250-T26-ISO и поворотным позиционером YT-1000RSN с обратной связью

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Приводы пневматические DA-XXX предназначены для автоматизации процесса управления четвертьоборотной арматурой. Пневмоприводы двойного действия DA используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.

Ручной дублер с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду32 Ру63 с пневмоприводом PA-DA-65, ручным дублером MON1-250-T26-ISO и поворотным позиционером YT-1000RSN с обратной связью:

• Давление номинальное PN - 63 бар
• Диаметр номинальный DN - 32 мм
• Тип присоединения - под приварку
• Среда - вода, пар, нефтепродукты, нейтральные среды
• Тип управления - С пневмоприводом
• Применение - водоснабжение, теплоснабжение, пароснабжение
• Проход шара крана - полнопроходной
• Температура рабочей среды - от -20°С до 200°С
• Присоединение - под приварку
• Датчик обратной связи - нет
• Управление - пневмопривод двойного действия
• Класс герметичности - A
• Водоразборный - нет
• Тип устройства крана - двухходовой
• Тип ISO-фланца арматуры - F04, F05
• Размер вала арматуры (квадрат) - 11х11 мм
• Серия - BV3232P(3pc)-FP-W-ISO-H
• Страна производитель - Россия
• Срок службы - 10 лет
• Вес - 9.86 кг

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду32 Ру63 полнопроходной двухходовой, корпус - нерж.сталь SS316, под приварку, уплотнение - PTFE, с пневмоприводом PA-DA-65, ручным дублером MON1-250-T26-ISO и поворотным позиционером YT-1000RSN с обратной связью

Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду32 Ру63 с пневмоприводом PA-DA-65, ручным дублером MON1-250-T26-ISO и поворотным позиционером YT-1000RSN с обратной связью:

• L - 99 мм
• D - 35 мм
• R - 120 мм
• C - 108 мм
• P - 117.5 мм

Эскиз габаритов и размеров крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду32 Ру63 с пневмоприводом PA-DA-65, ручным дублером MON1-250-T26-ISO и поворотным позиционером YT-1000RSN с обратной связью

Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду32 Ру63 с пневмоприводом PA-DA-65, ручным дублером MON1-250-T26-ISO и поворотным позиционером YT-1000RSN с обратной связью:

Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду32 Ру63 с пневмоприводом PA-DA-65, ручным дублером MON1-250-T26-ISO и поворотным позиционером YT-1000RSN с обратной связью

Технические параметры пневмопривода DN.ru PA-DA-065:

• Тип пневмопривода - двойного действия
• Крутящий момент привода - 44 Нм
• Рабочее давление пневмопривода - 8 бар
• Угол поворота привода - 90°
• Диапазон регулировки привода - 5°
• Наличие ручного дублера - штурвал
• Тип ISO-фланца привода - F05, F07
• Размер штока - 14х14 мм
• Датчик обратной связи - нет
• Страна производитель - Китай
• Вес привода - 1.66 кг

Пневмопривод DN.ru PA-DA-065

Габариты и размеры пневмопривода DN.ru PA-DA-065:

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-065

Технические параметры ручного дублера DN.ru MON1-250-T26-ISO

• Модель ручного дублёра - MON1-250-T26-ISO
• Диаметр штурвала - 180 мм
• Климатическое исполнение - УХЛ4
• Передаточное соотношение- 26:1
• Вес - 3 кг.

Ручной дублер DN.ru MON1-250-T26-ISO

Габариты и размеры ручного дублера DN.ru MON1-250-T26-ISO:

Эскиз габаритов и размеров ручного дублера DN.ru MON1-250-T26-ISO

Технические параметры электропневматического поворотного позиционера DN.ru YT-1000RSN:

• Входной сигнал управления - 4 ~ 20 mA
• Внутреннее сопротивление - 250 ± 15 Ом
• Входное давление - 1,4~7 бар
• Угол хода рычага - 0~90°
• Резьба подключения сжатого воздуха - 1/4″
• Резьба подключения манометра - 1/8″
• Кабельный ввод - G1/2″
• Тип защиты - IP66
• Линейность - ±1.0% F.S
• Гистерезис - ±1.0% F.S
• Чувствительность - ±0.5% F.S
• Повторяемость - ±0.5% F.S
• Расход сжатого воздуха - 3 л /мин (при давлении 1.4 бар)
• Расход воздуха на выходе - 80 л/мин (при давлении 1.4 бар)
• Материал корпуса - алюминиевое литье
• Вес позиционера - 2.8 кг

Электропневматический поворотный позиционер DN.ru YT-1000RSN

Габариты и размеры электропневматического поворотного позиционера DN.ru YT-1000RSN:

Эскиз габаритов и размеров электропневматического поворотного позиционера DN.ru YT-1000RSN
