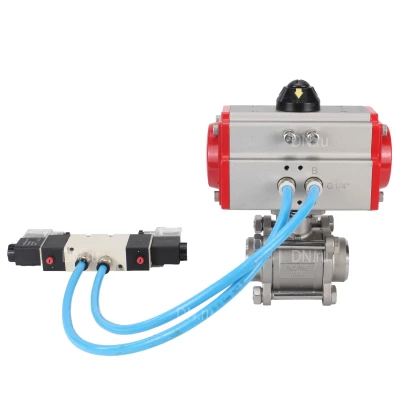

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50 Ру40 полнопроходной под приварку, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-083 и пневмораспределителем 4V320-10 220В

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.Пневмоприводы двойного действия DA используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Технические характеристики крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50 Ру40

• Диаметр номинальный DN - 50 мм
• Диаметр в дюймах - 2″
• Давление номинальное PN - 40 бар
• Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Проход шара крана - полнопроходной
• Тип присоединения - под приварку
• Присоединение - под приварку
• Тип управления - С пневмоприводом
• Управление - пневмопривод двойного действия
• Тип ISO фланца арматуры - F05, F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Уплотнение - PTFE / Фторопласт / Тефлон
• Тип устройства крана - двухходовой
• Рабочая среда - вода, пар, нефтепродукты, нейтральные среды
• Температура рабочей среды, минимальная - от -20 °C
• Температура рабочей среды, максимальная - до 200 °C
• Область применения - теплоснабжение, Водоснабжение, Пароснабжение
• Климатическое исполнение - УХЛ4
• Конструкция крана шарового - Разборный 3-х составной
• Кран шаровой короткий - Да
• Водоразборный - нет
• Наличие концевых выключателей - нет
• Датчик обратной связи - нет
• Класс герметичности - A
• Проходное сечение - 53 мм
• Крутящий момент на валу арматуры - 52 Нм
• Цвет - серый
• Наличие пневмораспределителя - есть
• Наличие блока подготовки воздуха - нет
• Наличие колонки управления - нет
• Модель арматуры - BV3232P(3pc)-FP-W-ISO-H
• Маркировка - BV3232P(3pc)-FP-W-ISO-H Ру63/40/25 PA-DA 4V320-10 220В
• Серия - BV3232P(3pc)-FP-W-ISO-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 7.205 кг

Изображение крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50 Ру40

Габаритные и установочные размеры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50 Ру40

• L - 132 мм
• D - 53 мм

Эскиз габаритов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50 Ру40

Деталировка крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50 Ру40

Эскиз материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50 Ру40

Технические параметры пневмопривода DN.ru PA-DA-083 двойного действия

• Бренд - DN.ru
• Тип пневмопривода - двойного действия
• Номинальное давление - 12 бар
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - сжатый воздух
• Температура рабочей среды минимальная: от -20 °C
• Температура рабочей среды максимальная: до +80 °C
• Крутящий момент - 94 Нм
• Тип ISO-фланца - F05, F07
• Размер штока - 17х17 мм
• Угол поворота -90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Максимальный диаметр частиц рабочей среды - ≤30 мкм2
• Вес - 3.1 кг

Видео пневмопривода DN.ru PA-DA-083 двойного действия

Деталировка пневмопривода DN.ru PA-DA-083 двойного действия

Эскиз деталировки пневмопривода DN.ru PA-DA-083 двойного действия

Технические параметры пневмораспределителя DN.ru 4V320-10 NAMUR AC220V

• Модель пневмораспределителя - 4V320-10 NAMUR AC220V
• Тип пневмораспределителя - Золотниковый
• Схема работы пневмораспределителя - 5/2 – 5 рабочих линий; 2 позиции
• Резьба рабочих портов - 3/8″
• Материал корпуса - алюминевый сплав, технополимер
• Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
• Давление номинальное - 12 бар
• Рабочее давление пневмопривода - от 1.5 до 8 бар
• Напряжение питания - 220В
• Номинальная мощность - 4.5 ВА
• Температура рабочей среды - от -5 до 50 °C
• Управление - двустороннее электромагнитное
• Наличие ручного дублера - нет
• Степень защиты корпуса IP - 65
• Взрывозащита - нет
• Частота срабатывания пневмораспределителя - 5 циклов в секунду
• Средний ресурс циклов - 20000000
• Страна производитель - Россия
• Бренд - DN.ru
• Гарантия - 1 г.
• Вес - 1.2 кг

Видео пневмораспределителя DN.ru 4V320-10 NAMUR AC220V
