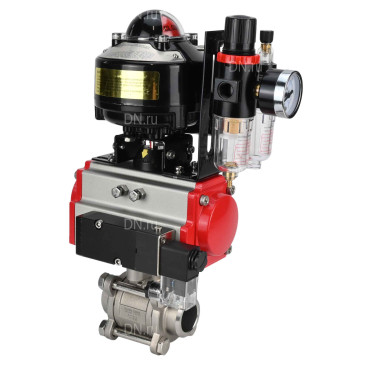

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H 2 1/2″ Ду65 Ру25 полнопроходной двухходовой, нержавеющая сталь SS316, под приварку, уплотнение - PTFE, с пн.приводом DN.ru PA-DA-083 пн.распределителем 4M310-08 24В БПВ AFC2000 БКВ APL-510N-EX

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Пневматические приводы предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Пневмораспределители 4M310-08 24 В используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе.

Блок подготовки воздуха AFC2000 предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы с большим диапазоном пропускной способности от 500 литров/минуту до 10 000 литров/минуту. Лубрикатор (маслораспылитель) добавляет масло вязкостью 32 мм²/с (=сСт) при 40°C в пневмосистему для дальнейшей смазки компонентов управления - пневмоцилиндров и пневмораспределителей.

Блок концевых выключателей DN.ru APL-510N-EX – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

• Диаметр номинальный DN - 65 мм
• Давление номинальное PN - 25 бар
• Класс герметичности по ГОСТ 9544-2015 - "A"
• Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
• Тип ISO-фланца арматуры - F07, F10
• Размер вала арматуры (квадрат) - 17х17 мм
• Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
• Тип уплотнения - PTFE
• Присоединение - под приварку
• Тип устройства крана - двухходовой
• Проход шара крана - полнопроходной
• Водоразборный кран - нет
• Тип управления - пневмопривод двойного действия
• Температура рабочей среды: от -20 до +200 °C
• Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
• Страна производитель привода - Китай
• Страна производитель - Россия
• Область применения - теплоснабжение
• Вес - 11.5 кг

• D - 65 мм
• L - 175 мм
• H2 - 97 мм
• L1 - 216 мм
• H - 135 мм
• X - 88 мм
• Y - 162 мм

• Модель блока концевых выключателей - APL-510N-EX
• Рабочая среда - фильтрованный сжатый воздух
• Степень защиты корпуса IP - 67
• Кабельный ввод - 2 x NPT 3/4”
• Частота срабатывания - 5 цикл/сек
• Напряжение питания - 24 В
• Взрывозащита - есть
• Страна производитель - Россия

Основные параметры блока подготовки воздуха AFC2000
