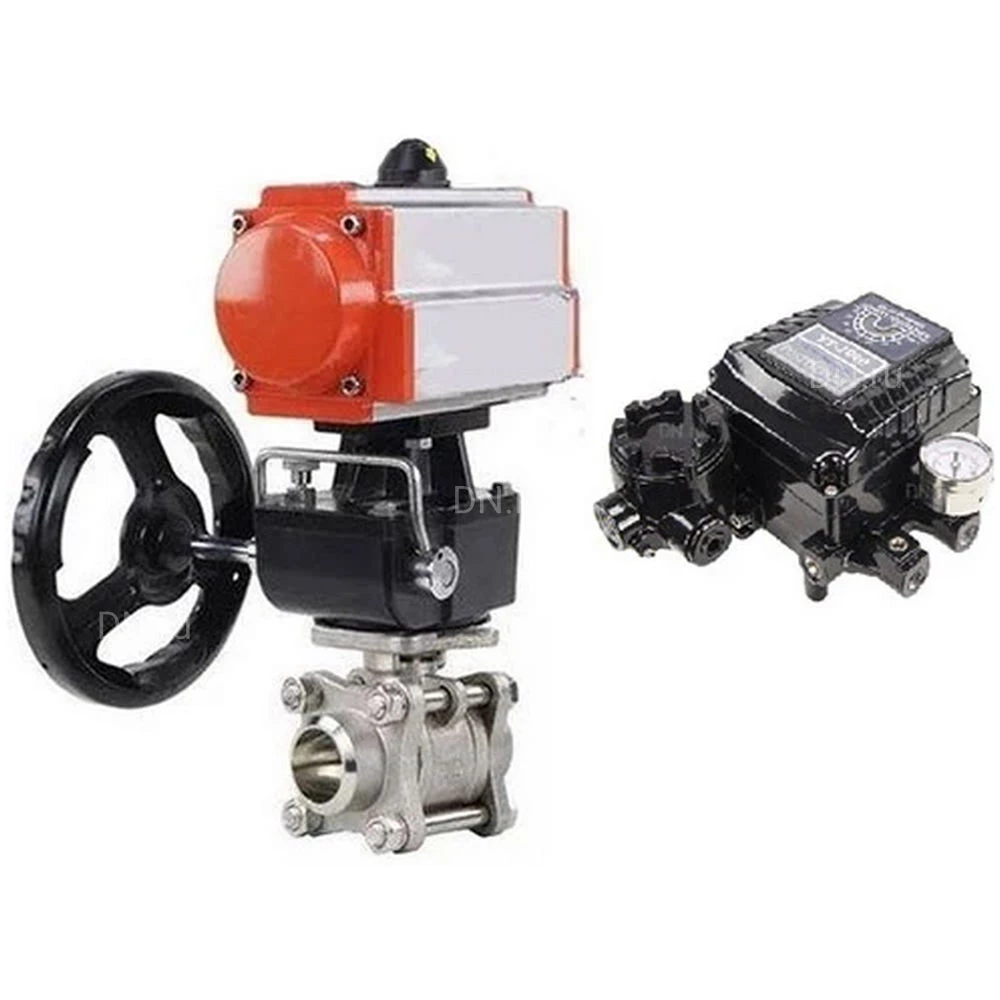

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду25 Ру63 полнопроходной, трехсоставной, нерж. сталь 316, уплотнение - PTFE, под приварку, с пн.приводом PA-DA-052, руч. дублером MON1-250-T26-ISO, эл. поворотным позиционером YT-1000RSN с обратной связью

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду25 Ру63 полнопроходной, трехсоставной, нерж. сталь 316, уплотнение - PTFE, под приварку, с пн.приводом PA-DA-052, руч. дублером MON1-250-T26-ISO, эл. поворотным позиционером YT-1000RSN с обратной связью
Артикул: D160-68231

Модификация

О товаре

Артикул: D160-68231
Бренд: DN.ru, Россия
Серия бренда: BV3232P(3pc)-FP-W-ISO-H WDVF
Присоединение: под приварку
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 25
Диаметр в дюймах: 1
Давление условное Ру(Pn), бар: 63
Строительная длина, мм: 90
Проход шара: полнопроходной
Рабочая среда крана: вода, пар, нефтепродукты, нейтральные среды
Тип управления: С пневмоприводом
Устройство крана: двухходовой
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 180 ℃
Применение: водоснабжение, теплоснабжение, пароснабжение
Класс герметичности: A
Все характеристики
на 2025-12-31
82 226,7
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Другие диаметры:
Ду25
82 226,7 ₽
Ду32
84 707,89 ₽

Характеристики

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(3pc)-FP-W-ISO-H WDVF возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, нейтральные среды), неагрессивные к материалам крана.

Пневматический привод DN.ru PA-DA-052 двойного действия предназначен для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Ручной дублер DN.ru MON1-250-T26-ISO с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду25 Ру63 c пневмоприводом PA-DA-052 двойного действия, электропневматическим позиционером YT-1000RSN с обратной связью, ручным дублером MON1-250-T26-ISO:

  • Давление номинальное PN - 63 бар
  • Диаметр номинальный DN - 25 мм
  • Тип присоединения - под приварку
  • Среда - вода, пар, нефтепродукты, нейтральные среды
  • Тип управления - С пневмоприводом
  • Применение - водоснабжение, теплоснабжение, пароснабжение
  • Проход шара крана - полнопроходной
  • Температура рабочей среды - от -29°С до 180°С
  • Присоединение - под приварку
  • Датчик обратной связи - нет
  • Управление - пневмопривод двойного действия
  • Класс герметичности - A по ГОСТ 9544
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Тип ISO-фланца арматуры - F04, F05
  • Размер вала арматуры (квадрат) - 11х11 мм
  • Серия - BV3232P(3pc)-FP-W-ISO-H WDVF
  • Страна производитель - Россия
  • Срок службы - 10 лет
  • Вес - 5.305 кг
 Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду25 Ру63 полнопроходной, трехсоставной, нерж. сталь 316, уплотнение - PTFE, под приварку, с пн.приводом PA-DA-052, руч. дублером MON1-250-T26-ISO, эл. поворотным позиционером YT-1000RSN с обратной связью

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду25 Ру63 полнопроходной, трехсоставной, нерж. сталь 316, уплотнение - PTFE, под приварку, с пн.приводом PA-DA-052, руч. дублером MON1-250-T26-ISO, эл. поворотным позиционером YT-1000RSN с обратной связью

Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду25 Ру63 c пневмоприводом PA-DA-052 двойного действия, электропневматическим позиционером YT-1000RSN с обратной связью, ручным дублером MON1-250-T26-ISO:

  • Dn - 25 мм
  • L - 90 мм
  • c - 117.5 мм
  • D - 33.7 мм
  • F - 92 мм
  • L1 - 147 мм
  • E - 120 мм
 Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду25 Ру63 полнопроходной, трехсоставной, нерж. сталь 316, уплотнение - PTFE, под приварку, с пн.приводом PA-DA-052, руч. дублером MON1-250-T26-ISO, эл. поворотным позиционером YT-1000RSN с обратной связью

Эскиз крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду25 Ру63 c пневмоприводом PA-DA-052 двойного действия, электропневматическим позиционером YT-1000RSN с обратной связью, ручным дублером MON1-250-T26-ISO

Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду25 Ру63:

№ п/п Наименование детали Материал
1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2 Крышка нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
3 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4 Уплотнительное седло PTFE
5 Соединительная прокладка PTFE
6 Упорная шайба PTFE
7 Сальниковая набивка PTFE
8 Втулка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
9 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10)
10 Прокладка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14 Болт нержавеющая сталь AISI 304 (аналог 08Х18Н10)
15 Рукоятка нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
16 Покрытие рукоятки ПВХ
17 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду25 Ру63 полнопроходной, трехсоставной, нерж. сталь 316, уплотнение - PTFE, под приварку, с пн.приводом PA-DA-052, руч. дублером MON1-250-T26-ISO, эл. поворотным позиционером YT-1000RSN с обратной связью

Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду25 Ру63

Технические параметры пневмопривода PA-DA-052 двойного действия:

  • Тип пневмопривода - двойного действия
  • Крутящий момент привода - 24 Нм
  • Угол поворота привода - 90°
  • Наличие ручного дублера - есть
  • Длина пневмопривода - 147 мм
  • Ширина пневмопривода - 71.5 мм
  • Высота пневмопривода - 92 мм
  • Тип ISO-фланца привода - F03, F05
  • Размер штока - 11х11 мм
  • Датчик обратной связи - нет
  • Страна производитель - Китай
 Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду25 Ру63 полнопроходной, трехсоставной, нерж. сталь 316, уплотнение - PTFE, под приварку, с пн.приводом PA-DA-052, руч. дублером MON1-250-T26-ISO, эл. поворотным позиционером YT-1000RSN с обратной связью

Пневмопривод DN.ru PA-DA-052 двойного действия

Таблица деталей и материалов пневмопривода DN.ru PA-DA-052 двойного действия:

№ Наименование Материал
1 Корпус эструдированный алюминий
2 Боковые заглушки литой алюминий
3 Шестерня нерж. сталь
4 Поршень сталь/алюминий
5 Заглушки нерж. сталь
6 Поршневое кольцо NBR
7 Пружины пружинная сталь
8 Подшипник поршня инженерный пластик
9 Поршневое кольцо NBR
10 Заглушка NBR
11 Упорное кольцо инженерный пластик
12 Кольцо инженерный пластик
13 Шайба нерж. сталь
14 Пружинный зажим нерж. сталь
15 Индикатор пластик
16 Корпус индикатора пластик
17 Подшипник инженерный пластик
18 Кулачок сталь
19 Подшипник NBR
20 Подшипник инженерный пластик
21 Подшипник инженерный пластик
22 Уплотнительное кольцо NBR
23 Уплотнительное кольцо NBR
24 Подшипник нерж. сталь
25 Гайка регулировки нерж. сталь
26 Винт регулировки нерж. сталь
27 Втулка алюминий
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду25 Ру63 полнопроходной, трехсоставной, нерж. сталь 316, уплотнение - PTFE, под приварку, с пн.приводом PA-DA-052, руч. дублером MON1-250-T26-ISO, эл. поворотным позиционером YT-1000RSN с обратной связью

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-052 двойного действия

Технические параметры электропневматического поворотного позиционера DN.ru YT-1000RSN с обратной связью:

  • Тип действия - Двухсторонний
  • Резьба подключения сжатого воздуха - 1/4"
  • Линейность - ±1.0% F.S
  • Гистерезис - ±1.0% F.S
  • Чувствительность - ±0.5% F.S
  • Повторяемость - ±0.5% F.S
  • Расход сжатого воздуха - 3 л/мин (при давлении 1,4 бар)
  • Вес - 2.7 кг
 Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду25 Ру63 полнопроходной, трехсоставной, нерж. сталь 316, уплотнение - PTFE, под приварку, с пн.приводом PA-DA-052, руч. дублером MON1-250-T26-ISO, эл. поворотным позиционером YT-1000RSN с обратной связью

Электропневматический поворотный позиционер DN.ru YT-1000RSN с обратной связью

Технические параметры ручного дублера DN.ru MON1-250-T26-ISO:

  • Модель ручного дублёра - MON1-250-T26-ISO
  • Длина ручного дублера - 90 мм
  • Ширина ручного дублера - 115 мм
  • Высота ручного дублера - 120 мм
  • Вес - 3 кг.
 Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду25 Ру63 полнопроходной, трехсоставной, нерж. сталь 316, уплотнение - PTFE, под приварку, с пн.приводом PA-DA-052, руч. дублером MON1-250-T26-ISO, эл. поворотным позиционером YT-1000RSN с обратной связью

Ручной дублер DN.ru MON1-250-T26-ISO

Таблица деталей и материалов ручного дублера DN.ru MON1-250-T26-ISO:

№ Наименование Материал
1 Шток для монтажа пневмопривода Сталь 45
2 Уплотнительное кольцо EPDM
3 Фиксирующая пружина Пружинная сталь
4 Верхняя торцевая крышка Сплав алюминия
5 Винт Сталь 304
6 Фиксирующая скоба (главная тяга) Сталь 304
7 Корпус Сплав алюминия
8 Уплотнительное кольцо EPDM
9 Редуктор Чугун ВЧ50
10 Переходная муфта Чугун ВЧ40
11 Шток редуктора Чугун ВЧ40
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду25 Ру63 полнопроходной, трехсоставной, нерж. сталь 316, уплотнение - PTFE, под приварку, с пн.приводом PA-DA-052, руч. дублером MON1-250-T26-ISO, эл. поворотным позиционером YT-1000RSN с обратной связью

Эскиз деталей и материалов ручного дублера DN.ru MON1-250-T26-ISO

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru
Отказное письмо для ручных дублеров DN.ru для пневмоприводов DN.ru
Сертификат соответствия требованиям промышленной безопасности и разрешение на применение знака соответствия Экопромбезопасность на продукцию DN.RU
Декларация о соответствии на краны шаровые DN.ru
Декларация о соответствии на электропневматические поворотные позиционеры DN.ru YT-1000
Паспорт на электропневматические поворотные позиционеры DN.ru YT-1000RSN с обратной связью/без обратной связи, для пневмоприводов поворотного типа, управляющий сигнал 4-20 мА, без взрывозащиты
Паспорт на кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду15-32 Ру63 нержавеющая сталь, полнопроходной, под приварку, с ISO-фланцем и рукояткой, WDVF
Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru
Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru
Паспорт на пневмоприводы DN.ru двойного действия PA-DA-XXX и с возвратными пружинами PA-SA-XXX
Паспорт на ручные дублеры DN.ru MONx-x-x-ISO для пневмоприводов и четвертьоборотной арматуры
