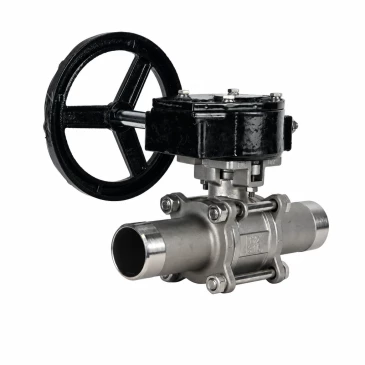

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру16 полнопроходной, корпус - нержавеющая сталь 316, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN5-500Z-T30

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру16 полнопроходной, корпус - нержавеющая сталь 316, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN5-500Z-T30
Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.
Модификация
О товаре
Артикул: D160-53021
Производитель: DN.ru, Россия
Устройство крана: двухходовой
Диаметр: Ду100
Давление номинальное: 16 бар
Тип присоединения: под приварку
Проход: полнопроходной
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение шара: PTFE
Температура: 180 ℃
Тип управления: пневмопривод
Применение: водоснабжение, промышленность, Системы отопления
Класс герметичности: A
Все характеристики
Арт. D160-53021
Низкая цена
100 405 на 2024-12-31
$  ?
Запросить остатки
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Характеристики

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Редуктор четвертьоборотный позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам.

Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру16 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN5-500Z-T30

  • Номинальное давление - 16 бар
  • Диаметр - 100 мм
  • Тип присоединения - под приварку
  • Среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды
  • Тип управления - пневмопривод
  • Применение - водоснабжение, промышленность, Системы отопления
  • Проход шара крана - полнопроходной
  • Температура рабочей среды - от -20°С до 180°С
  • Цвет - серый
  • Присоединение - под приварку / под приварку
  • Управление - редуктор
  • Класс герметичности - A по ГОСТ 9544
  • Наличие спускника - нет
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Пропускная способность - 1545 м3/ч
  • Тип затвора - шаровый
  • Тип ISO-фланца арматуры - F10
  • Размер вала арматуры (квадрат) - 22х22 мм
  • Серия - BV3232P(3pc)-FP-W-ISO-H
  • Страна производитель - Россия
  • Срок службы - 5 лет
  • Гарантия - 1 г.
  • Вес - 24.2 кг
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру16 полнопроходной, корпус - нержавеющая сталь 316, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN5-500Z-T30

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру16 полнопроходной, корпус - нержавеющая сталь 316, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN5-500Z-T30

Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру16 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN5-500Z-T30:

  • L - 326 мм
  • G - 150 мм
  • ØC - 240 мм
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру16 полнопроходной, корпус - нержавеющая сталь 316, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN5-500Z-T30

Эскиз габаритов и размеров крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру16 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN5-500Z-T30

Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру16 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN5-500Z-T30:

№ п/п Наименование детали Материал
1 Корпус нержавеющая сталь 316
2 Боковой элемент (2 шт) нержавеющая сталь 316
3 Шар нержавеющая сталь 316
4 Уплотнение шара PTFE
5 Уплотнение штока PTFE
6 Втулка нержавеющая сталь 304
7 Шток нержавеющая сталь 316
8 Шайба нержавеющая сталь
9 Гайка сталь А2-70
10 Болт сталь А2-70
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру16 полнопроходной, корпус - нержавеющая сталь 316, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN5-500Z-T30

Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру16 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN5-500Z-T30

Технические параметры редуктора DN.ru RQN5-500Z-T30

  • Модель редутора - RQN5-500Z-T30
  • Степень защиты - IP67
  • Рабочее давление - 16 бар
  • Передаточное отношение редуктора - 30:1
  • Тип ISO-фланца редуктора - F10
  • Размер штока - 22х22 мм
  • Вес редуктора - 6 кг
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру16 полнопроходной, корпус - нержавеющая сталь 316, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN5-500Z-T30

Редуктор DN.ru RQN5-500Z-T30

Габариты и размеры редуктора DN.ru RQN5-500Z-T30:

  • A - 240 мм
  • B - 160 мм
  • ØC - 260 мм
  • D - 130 мм
  • J - 55 мм
  • G - 150 мм
  • T - 70 мм
  • ØF - 100 мм
  • 4M - 4-M12 мм
  • HxH - 22x22 мм
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру16 полнопроходной, корпус - нержавеющая сталь 316, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN5-500Z-T30

Эскиз габаритов и размеров редуктора DN.ru RQN5-500Z-T30

Таблица деталей и материалов редуктора DN.ru RQN5-500Z-T30:

Детали Материал
Штурвал Алюминиевый сплав
Вал Нержавеющая сталь
Корпус Алюминиевый сплав
