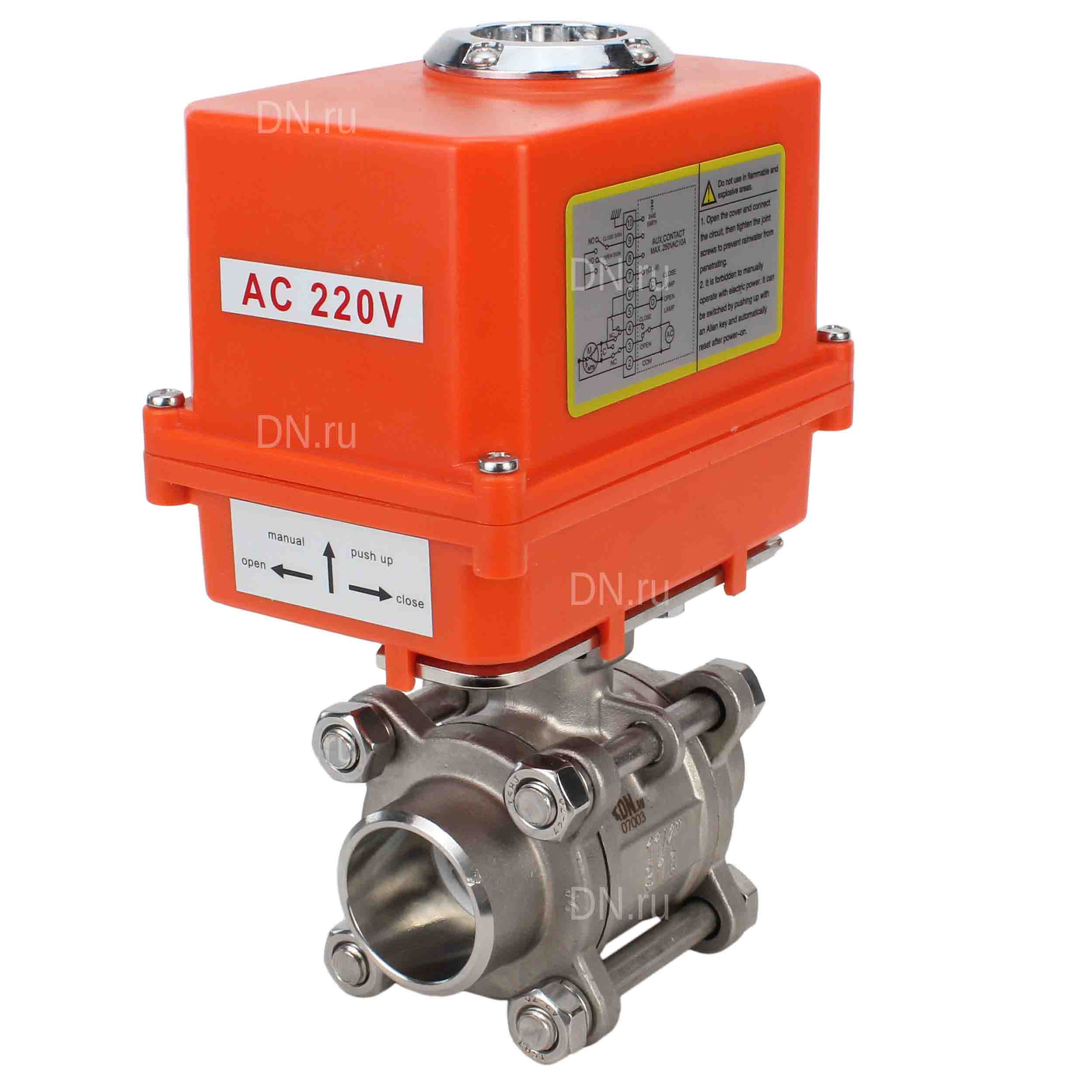

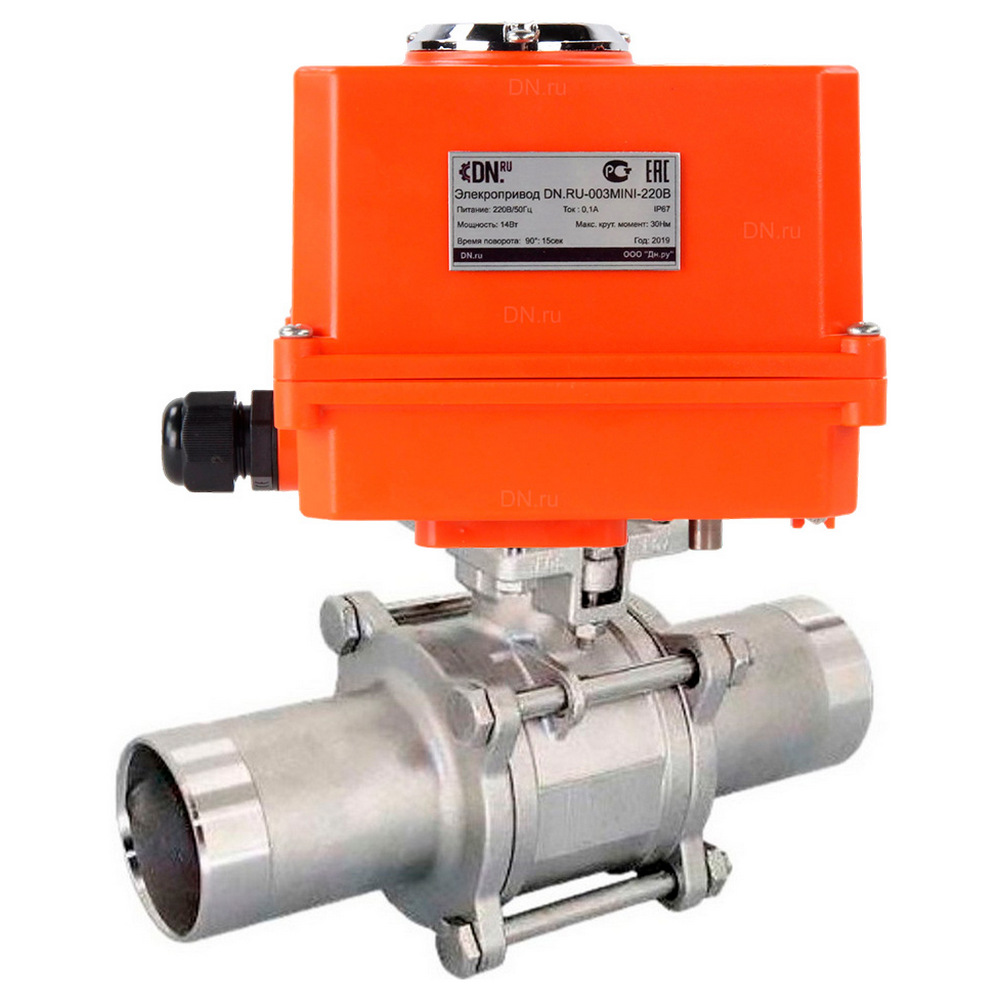

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду15 Ру63 полнопроход., корпус - нерж.сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным эл.приводом DN.ru QT-N-005EM-A1-220VAC-У1 c датчиком обратн. связи и входным управляющ. сигналом 4-20мА

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Электроприводы четвертьоборотные управляемые DN.RU серии QT предназначены для дистанционного и местного управления вращением запорного органа на 0° ~ 270° таких типов как кран шаровой и т.п. Применение: широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду15 Ру63 полнопроход., корпус - корпус - нерж.сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-005EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20мА:

• Давление номинальное PN - 63 бар
• Диаметр номинальный DN - 15 мм
• Тип присоединения - под приварку
• Среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды
• Тип управления - С электроприводом
• Применение - водоснабжение, теплоснабжение, промышленность
• Проход шара крана - полнопроходной
• Температура рабочей среды - от -20°С до 180°С
• Цвет - серый
• Присоединение - под приварку
• Датчик обратной связи - 4-20 мА
• Управление - электропривод 220В
• Пропускная способность - 18.9 м3/ч
• Сигнал управления - 4-20 мА
• Взрывозащита - нет
• Класс герметичности - A по ГОСТ 9544
• Водоразборный - нет
• Тип устройства крана - двухходовой
• Тип ISO-фланца арматуры - F03, F04
• Размер вала арматуры (квадрат) - 9х9 мм
• Серия - BV3232P(3pc)-FP-W-ISO-H LONG
• Страна производитель - Россия
• Гарантия - 1 г.
• Срок службы - 5 лет
• Вес - 4.35 кг

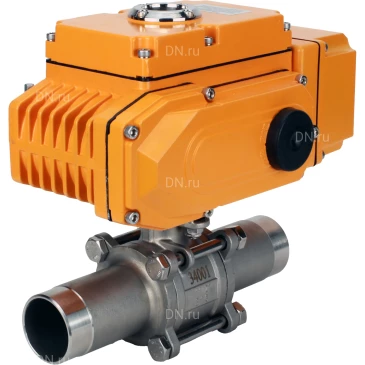

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду15 Ру63 полнопроход., корпус - нерж.сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным эл.приводом DN.ru QT-N-005EM-A1-220VAC-У1 c датчиком обратн. связи и входным управляющ. сигналом 4-20мА

Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду15 Ру63 полнопроход., корпус - корпус - нерж.сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-005EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20мА:

• L - 150 мм
• X - 200 мм
• G - 114 мм

Эскиз габаритов и размеров крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду15 Ру63 полнопроход., корпус - корпус - нерж.сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-005EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20мА

Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду15 Ру63 полнопроход., корпус - корпус - нерж.сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-005EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20мА:

Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду15 Ру63 полнопроход., корпус - корпус - нерж.сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-005EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20мА

Технические параметры электропривода DN.ru QT-N-005EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20мА:

• Тип электропривода - Четвертьоборотный
• Модель электропривода - DN.ru QT-N-005EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20мА
• Крутящий момент электропривода - 50 Нм
• Тип ISO-фланца электропривода - F05, F07
• Напряжение питания - 220 В
• Мощность электродвигателя - 10 Вт
• Ток электродвигателя - 0.25 А
• Температура окружающей среды - от -20°С до 70°С
• Климатическое исполнение - У1
• Максимальный диаметр штока арматуры - 14х14 мм
• Наличие ручного дублера - Шестигранник
• Угол поворота выходного вала электропривода - 90°
• Время цикла открытия/закрытия - 30 сек.
• Концевые выключатели - есть
• Максимальный ток концевого выключателя - 10 А
• Максимальное напряжение концевого выключателя - 250 В
• Модель блока концевых выключателей - 2-Открыто/Закрыто
• Степень защиты корпуса - IP67
• Кабельный ввод - 2 х М18
• Высота соединительного выступа - 89 мм
• Вес электропривода - 3.6 кг

Электропривод DN.ru QT-N-005EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20мА

Габариты и размеры электропривода DN.ru QT-N-005EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20мА:

Эскиз габаритов и размеров электропривода DN.ru QT-N-005EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20мА

Устройство электропривода DN.ru QT-N-005EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20мА:

Эскиз устройство электропривода DN.ru QT-N-005EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20мА
