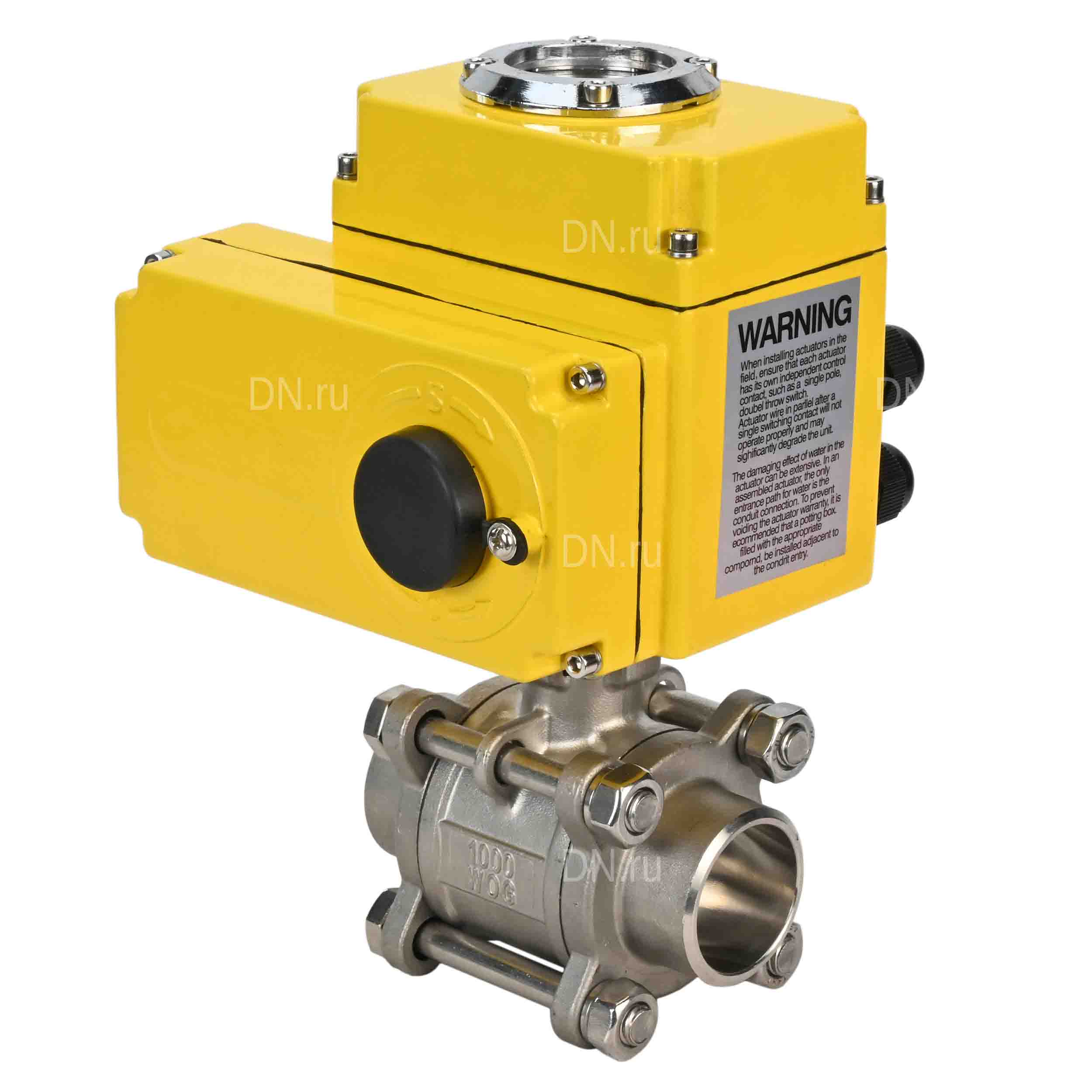

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру64 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-008EM-O1-380VAC-У1 380В

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления вращением запорного органа на 0° ~ 270° таких типов как кран шаровой и т.п. Применение: широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищнокоммунальном хозяйстве и т.д.

Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру64 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-008EM-O1-380VAC-У1 380В:

• Давление номинальное PN - 64 бар
• Диаметр номинальный DN - 25 мм
• Тип присоединения - под приварку
• Среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды
• Тип управления - С электроприводом
• Применение - водоснабжение, промышленность, Системы отопления
• Проход шара крана - полнопроходной
• Температура рабочей среды - от -20°С до 180°С
• Цвет - серый
• Присоединение - под приварку
• Датчик обратной связи - нет
• Управление - электропривод 380В
• Пропускная способность - 66 м3/ч
• Взрывозащита - нет
• Класс герметичности - A по ГОСТ 9544
• Водоразборный - нет
• Тип устройства крана - двухходовой
• Тип ISO-фланца арматуры - F04, F05
• Размер вала арматуры (квадрат) - 11х11 мм
• Серия - BV3232P(3pc)-FP-W-ISO-H
• Страна производитель - Россия
• Гарантия - 1 г.
• Срок службы - 5 лет
• Вес - 6.27 кг

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру64 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-008EM-O1-380VAC-У1 380В

Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру64 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-008EM-O1-380VAC-У1 380В:

• L - 186 мм
• L1 - 200 мм
• H - 128 мм

Эскиз габаритов и размеров крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру64 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-008EM-O1-380VAC-У1 380В

Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру64 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-008EM-O1-380VAC-У1 380В:

Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру64 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-008EM-O1-380VAC-У1 380В

Технические параметры электропривода DN.ru QT-N-008EM-O1-380VAC-У1:

• Тип электропривода - Четвертьоборотный
• Модель электропривода - DN.ru QT-N-008EM-O1-380VAC-У1
• Тип ISO-фланца электропривода - F05, F07
• Напряжение питания - 380 В
• Температура окружающей среды - от -20°С до 70°С
• Климатическое исполнение - У1
• Максимальный диаметр штока арматуры - 14х14 мм
• Наличие ручного дублера - Шестигранник
• Угол поворота выходного вала электропривода - 90°
• Время цикла открытия/закрытия - 30 сек.
• Концевые выключатели - есть
• Максимальный ток концевого выключателя - 10 А
• Максимальное напряжение концевого выключателя - 250 В
• Модель блока концевых выключателей - 2-Открыто/Закрыто
• Степень защиты корпуса - IP67
• Кабельный ввод - 2 х М18
• Высота соединительного выступа - 89 мм
• Вес электропривода - 4.6 кг

Электропривод DN.ru QT-N-008EM-O1-380VAC-У1

Габариты и размеры электропривода DN.ru QT-N-008EM-O1-380VAC-У1:

• L1 - 200 мм
• А - 133 мм
• H - 128 мм

Эскиз габаритов и размеров электропривода DN.ru QT-N-008EM-O1-380VAC-У1

Устройство электропривода DN.ru QT-N-008EM-O1-380VAC-У1:

Эскиз устройство электропривода DN.ru QT-N-008EM-O1-380VAC-У1
