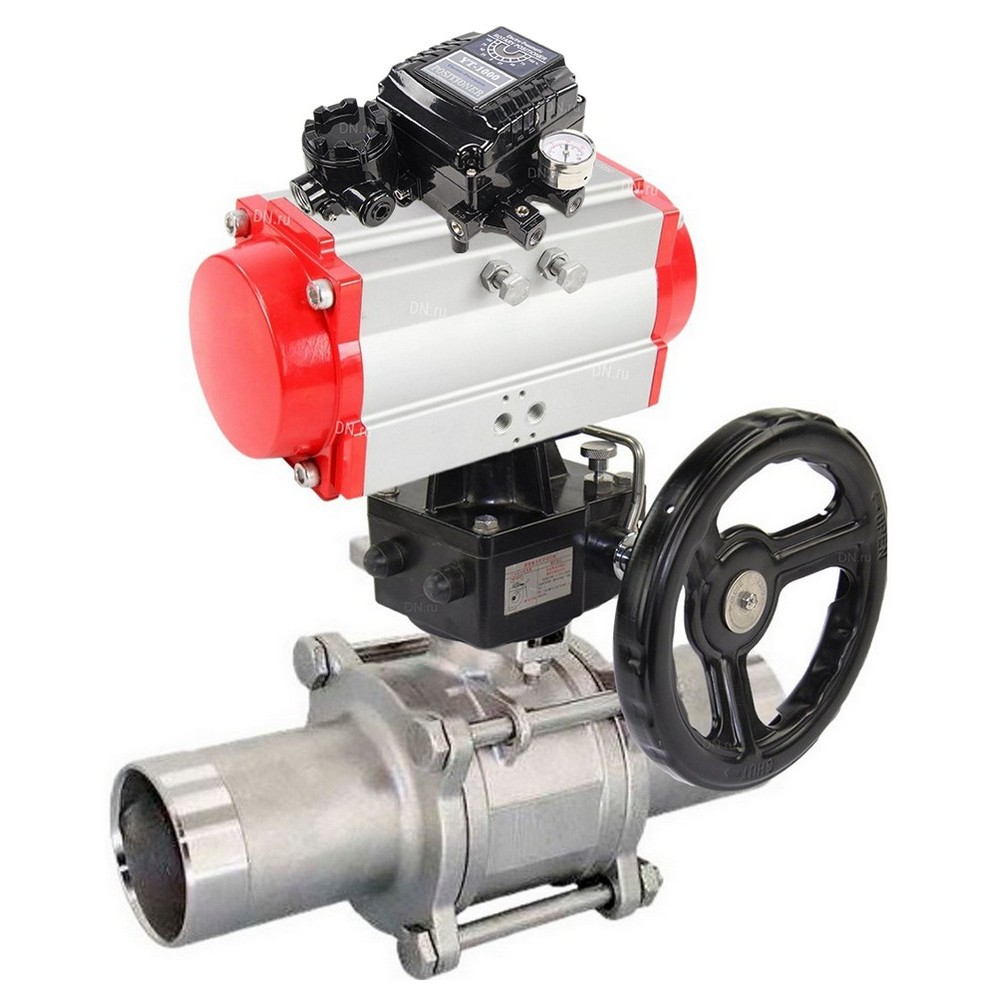

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду80 Ру25 полнопроход., корпус - нерж.сталь 316, уплотнение - PTFE, под приварку, с пн.приводом DN.ru PA-DA-083, редуктором DN.ru MON2-450-T28-ISO и пневмопозиционером YT-1000RSN с обратной связью

Name: Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду80 Ру25 полнопроход., корпус - нерж.сталь 316, уплотнение - PTFE, под приварку, с пн.приводом DN.ru PA-DA-083, редуктором DN.ru MON2-450-T28-ISO и пневмопозиционером YT-1000RSN с обратной связью
Brand: DN.ru
Price: 135333 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D160-52539

Бренд: DN.ru, Россия

Серия бренда: BV3232P(3pc)-FP-W-ISO-H LONG

Присоединение: под приварку

Класс материала корпуса: нержавеющая сталь

Диаметр условный Ду(Dn), мм: 80

Диаметр в дюймах: 3

Давление условное Ру(Pn), бар: 25

Строительная длина, мм: 302

Проход шара: полнопроходной

Рабочая среда крана: вода, пар, нефтепродукты, нейтральные среды, газообразные среды

Тип управления: С пневмоприводом

Устройство крана: двухходовой

Тип присоединения: под приварку

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Уплотнение шара: PTFE / Фторопласт / Тефлон

Температура: 180 ℃

Применение: водоснабжение, теплоснабжение, промышленность

Класс герметичности: A

Все характеристики

на 2025-12-31

135 332,92

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

В сравнение

В избранное

Доставка в город
Москва

Сроки, при наличии на складе, указаны примерные и уточняются при размещении заказа

Со склада самовывоза

Характеристики

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Приводы пневматические DN.ru поворотные двойного действия PA-DA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Ручной дублер с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду80 Ру25 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом DN.ru PA-DA-083, редуктором DN.ru MON2-450-T28-ISO и пневмопозиционером YT-1000RSN с обратной связью

Давление номинальное PN - 25 бар
Диаметр номинальный DN - 80 мм
Тип присоединения - под приварку
Среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Тип управления - С пневмоприводом
Применение - водоснабжение, теплоснабжение, промышленность
Проход шара крана - полнопроходной
Температура рабочей среды - от -20°С до 180°С
Цвет - серый
Присоединение - под приварку
Управление - пневмопривод двойного действия
Класс герметичности - A по ГОСТ 9544
Наличие спускника - нет
Водоразборный - нет
Тип устройства крана - двухходовой
Пропускная способность - 678.6
Тип затвора - шаровый
Тип ISO-фланца арматуры - F07, F10
Размер вала арматуры (квадрат) - 17х17 мм
Серия - BV3232P(3pc)-FP-W-ISO-H LONG
Страна производитель - Россия
Срок службы - 5 лет
Гарантия - 1 г.
Вес - 21.4 кг

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду80 Ру25 полнопроход., корпус - нерж.сталь 316, уплотнение - PTFE, под приварку, с пн.приводом DN.ru PA-DA-083, редуктором DN.ru MON2-450-T28-ISO и пневмопозиционером YT-1000RSN с обратной связью

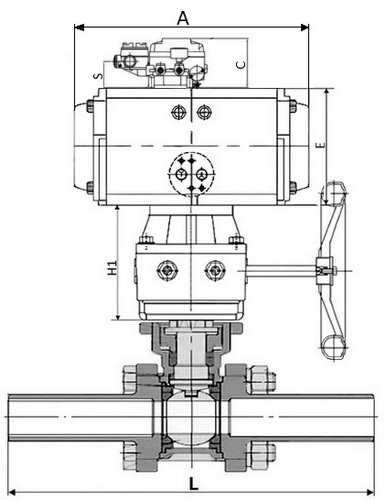

Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду80 Ру25 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом DN.ru PA-DA-083, редуктором DN.ru MON2-450-T28-ISO и пневмопозиционером YT-1000RSN с обратной связью:

L - 302 мм
H - 125 мм
H1 - 133 мм
A - 204 мм
E - 128.7 мм
S - 62.5 мм
C - 117.5 мм

Эскиз габаритов и размеров крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду80 Ру25 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом DN.ru PA-DA-083, редуктором DN.ru MON2-450-T28-ISO и пневмопозиционером YT-1000RSN с обратной связью

Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду80 Ру25 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом DN.ru PA-DA-083, редуктором DN.ru MON2-450-T28-ISO и пневмопозиционером YT-1000RSN с обратной связью:

№ п/п	Наименование детали	Материал
1	Корпус	нержавеющая сталь 316
2	Боковой элемент (2 шт)	нержавеющая сталь 316
3	Шар	нержавеющая сталь 316
4	Уплотнение шара	PTFE
5	Уплотнение штока	PTFE
6	Втулка	нержавеющая сталь 304
7	Шток	нержавеющая сталь 316
8	Шайба	нержавеющая сталь
9	Гайка	сталь А2-70
10	Болт	сталь А2-70

Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду80 Ру25 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом DN.ru PA-DA-083, редуктором DN.ru MON2-450-T28-ISO и пневмопозиционером YT-1000RSN с обратной связью

Технические параметры пневмопривода DN.ru PA-DA-083

Конструкция - двойного действия
Модель привода - PA-DA-083
Крутящий момент привода - 94 Нм
Наличие ручного дублера - штурвал
Тип ISO-фланца привода - F05, F07
Размер штока - 17х17 мм
Датчик обратной связи - нет
Бренд привода - DN.ru
Страна производитель - Китай
Вес пневмопривода - 3.1 кг

Пневмопривод DN.ru PA-DA-083

Габариты и размеры пневмопривода DN.ru PA-DA-083:

A1 - 152 мм
B1 - 216 мм
C - 46 мм
D - 55 мм
E - 109 мм
F - 26 мм
G - 15 мм
H - F05
I - F07
J - 4-M6x10 мм
К - 4-М8х12 мм
L - 17x17 мм
М - 80 мм
N - 30 мм
Ф0 - 34 мм
Р - 20 мм

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-083

Таблица деталей и материалов пневмопривода DN.ru PA-DA-083:

№ п/п	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-083

Технические параметры электропневматического поворотного позиционера DN.ru YT-1000RSN

Входной сигнал управления - 4 ~ 20 mA
Внутреннее сопротивление - 250 ± 15 Ом
Входное давление - 1,4~7 бар
Угол хода рычага - 0~90°
Резьба подключения сжатого воздуха - 1/4″
Резьба подключения манометра - 1/8″
Кабельный ввод - G1/2″
Тип защиты - IP66
Линейность - ±1.0% F.S
Гистерезис - ±1.0% F.S
Чувствительность - ±0.2% F.S
Повторяемость - ±0.5% F.S
Расход сжатого воздуха - 3 л /мин (при давлении 1.4 бар)
Расход воздуха на выходе - 80 л/мин (при давлении 1.4 бар)
Материал корпуса - алюминиевое литье
Вес позиционера - 2.8 кг

Электропневматический поворотный позиционер DN.ru YT-1000RSN

Габариты и размеры электропневматического поворотного позиционера DN.ru YT-1000RSN:

A - 224.3 мм
B - 166.5 мм
C - 117.5 мм
D - 132.3 мм
E - 6 мм
F - 122 мм
G - 45 мм
H - 45 мм
I - 23 мм
J - 27 мм
K - 32.5 мм
L - 35.5 мм
M - 91.8 мм
N - 37.2 мм
O - 43.5 мм
P - 26.5 мм
Q - 33 мм
R - 80.25 мм
S - 62.5 мм
T - 8 мм
U1 - 70 мм
U2 - 93 мм
V1 - 40 мм
V2 - 63 мм
W - 26 мм
X - 32 мм
Y - 9 мм
Z - 24 мм

Эскиз габаритов и размеров электропневматического поворотного позиционера DN.ru YT-1000RSN

Технические параметры ручного дублера DN.ru MON2-450-T28-ISO

Модель ручного дублёра - MON2-450-T28-ISO
Диаметр штурвала - 200 мм
Степень защиты - IP67
Климатическое исполнение - У, УХЛ, Т, ОМ
Передаточное соотношение- 28:1
Способ монтажа - горизонтальный/вертикальный
Вес - 4.5 кг.

Ручной дублер DN.ru MON2-450-T28-ISO

Габариты и размеры ручного дублера DN.ru MON2-450-T28-ISO:

b1 - 17 мм
N - 22 мм
b2 - 17 мм
M - 18 мм
D1 - Ø70 мм
4-M1 - 4-M8 мм
D2 - Ø102 мм
4-M2 - 4-M10 мм
E - 95х95 мм
D3 - Ø70 мм
4-Ø1 - 4-Ø8.5 мм
D4 - Ø102 мм
4-Ø2 - 4-Ø10.5 мм
A - 125 мм
B - 64 мм
ØC - Ø110 мм
F - 135 мм
T - 62.5 мм
Y - 178 мм
H - 133 мм
S - 56.5 мм
K - 13 мм
Ø штурвала - 200 мм

Эскиз габаритов и размеров ручного дублера DN.ru MON2-450-T28-ISO

Таблица деталей и материалов ручного дублера DN.ru MON2-450-T28-ISO:

№ п/п	Детали	Материал
1	Шток для монтажа пневмопривода	сталь 45
2, 8	Уплотнительное кольцо	EPDM
3	Фиксирующая пружина	пружинная сталь
4	Верхняя торцевая крышка	сплав алюминия
5	Винт	сталь 304
6	Фиксирующая скоба (главная тяга)	сталь 304
7	Корпус	сплав алюминия
9	Редуктор	чугун ВЧ50
10	Переходная муфта	чугун ВЧ40
11	Шток редуктора	чугун ВЧ40

Эскиз деталей и материалов ручного дублера DN.ru MON2-450-T28-ISO

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru

Отказное письмо для ручных дублеров DN.ru для пневмоприводов DN.ru

Сертификат соответствия требованиям промышленной безопасности и разрешение на применение знака соответствия Экопромбезопасность на продукцию DN.RU

Декларация о соответствии на краны шаровые DN.ru

Декларация о соответствии на электропневматические поворотные позиционеры DN.ru YT-1000

Паспорт на электропневматические поворотные позиционеры DN.ru YT-1000RSN с обратной связью/без обратной связи, для пневмоприводов поворотного типа, управляющий сигнал 4-20 мА, без взрывозащиты

Паспорт Кран шаровой BVxxP(3pc)-FP-W-ISO-H LONG Ду10-150 Ру63-16 нержавеющая сталь, полнопроходной, под приварку, с ISO-фланцем и рукояткой DN.ru

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

Паспорт на пневмопривод поворотный DN.ru DA/SA-xxx двойного действия/с возвратными пружинами

Паспорт на ручные дублеры DN.ru MONx-x-x-ISO для пневмоприводов и четвертьоборотной арматуры

Аналоги

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду80, Ру25, тип присоединения - под приварку, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - пневмопривод двойного действия, водоразборный - нет, наличие колонки управления - нет
