Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду65 Ру25 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1-оборотным электроприводом ГЗ-ОФ-100/30 380В

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Однооборотные электроприводы с двухсторонней муфтой ограничения крутящего момента типа ГЗ-ОФ общего назначения применяются для управления запорной и запорнорегулирующей промышленной трубопроводной арматурой, устанавливаемой в помещениях, под навесом и на открытом воздухе.

Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду65 Ру25 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с 1-оборотным электроприводом ГЗ-ОФ-100/30 380В:

• Давление номинальное PN - 25 бар
• Диаметр номинальный DN - 65 мм
• Тип присоединения - под приварку
• Среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды
• Тип управления - С электроприводом
• Применение - водоснабжение, промышленность, Системы отопления
• Проход шара крана - полнопроходной
• Температура рабочей среды - от -20°С до 180°С
• Цвет - серый
• Присоединение - под приварку
• Датчик обратной связи - нет
• Управление - электропривод 380В
• Пропускная способность - 584.4 м3/ч
• Взрывозащита - нет
• Класс герметичности - A по ГОСТ 9544
• Водоразборный - нет
• Тип устройства крана - двухходовой
• Тип ISO-фланца арматуры - F07, F10
• Размер вала арматуры (квадрат) - 17х17 мм
• Серия - BV3232P(3pc)-FP-W-ISO-H
• Страна производитель - Россия
• Гарантия - 1 г.
• Срок службы - 5 лет
• Вес - 43.8 кг

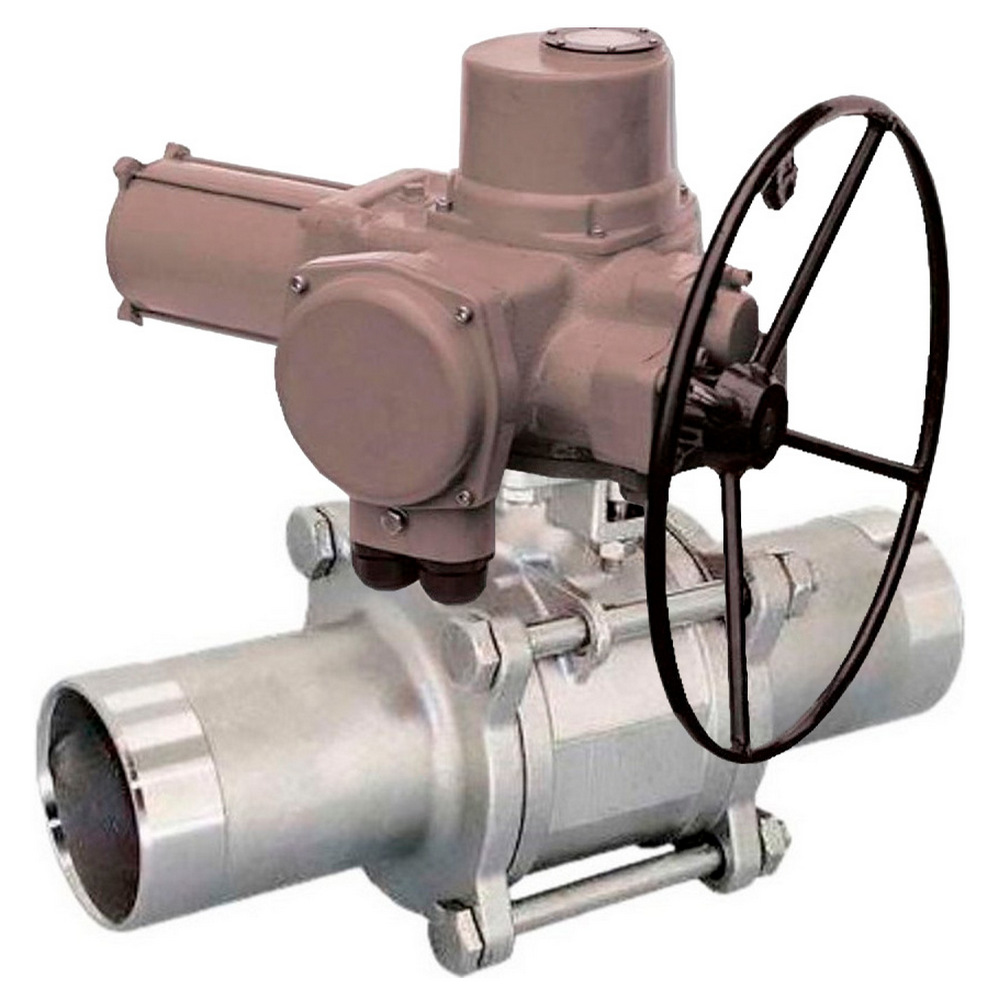

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду65 Ру25 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1-оборотным электроприводом ГЗ-ОФ-100/30 380В

Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду65 Ру25 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с 1-оборотным электроприводом ГЗ-ОФ-100/30 380В:

• L - 290 мм
• S3 - 436 мм
• S2 - 250 мм

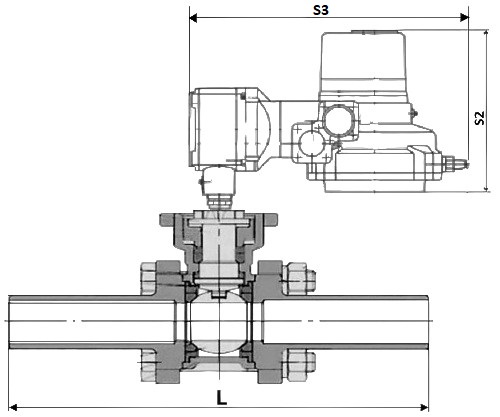

Эскиз габаритов и размеров крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду65 Ру25 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с 1-оборотным электроприводом ГЗ-ОФ-100/30 380В

Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду65 Ру25 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с 1-оборотным электроприводом ГЗ-ОФ-100/30 380В:

Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду65 Ру25 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с 1-оборотным электроприводом ГЗ-ОФ-100/30 380В

Технические параметры электропривода ГЗ-ОФ-100/30:

• Тип электропривода - Однооборотный
• Модель электропривода - ГЗ-ОФ-100/30
• Крутящий момент электропривода - 100 Нм
• Тип ISO-фланца электропривода - F07, F10, F12
• Напряжение питания - 380 В
• Мощность электродвигателя - 30 Вт
• Ток электродвигателя - 0.32 А
• Климатическое исполнение - У1, УХЛ1, Т1
• Максимальный диаметр штока арматуры - 17х17 мм
• Наличие ручного дублера - штурвал
• Угол поворота выходного вала электропривода - 90°
• Время цикла открытия/закрытия - 30 сек.
• Концевые выключатели - нет
• Вес электропривода - 36 кг

Электропривод ГЗ-ОФ-100/30

Габариты и размеры электропривода ГЗ-ОФ-100/30:

• S3 - 436 мм
• S1 - 395 мм
• S2 - 250 мм
• S4 - 300 мм

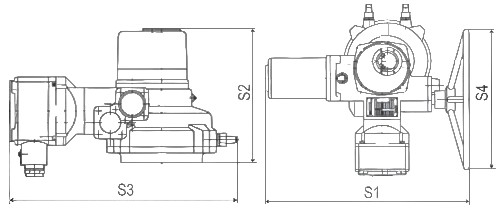

Эскиз габаритов и размеров электропривода ГЗ-ОФ-100/30

Устройство электропривода ГЗ-ОФ-100/30:

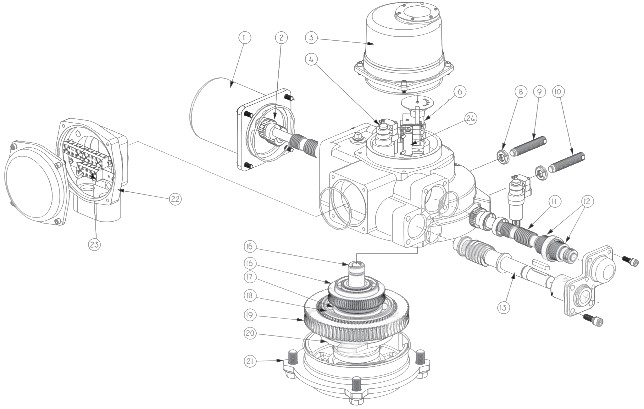

Эскиз устройство электропривода ГЗ-ОФ-100/30
