Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру25 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом ГЗ-ОФ-200/14 М 220В

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Электроприводы типа ГЗ-ОФ(К) и ГЗ-ОФ(М) общего назначения применяются для управления запорной промышленной трубопроводной арматурой, имеющей четвертьоборотный запорный орган, и устанавливаются в помещениях, под навесом и на открытом воздухе.

Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру25 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом ГЗ-ОФ-200/14 М 220В:

• Давление номинальное PN - 25 бар
• Диаметр номинальный DN - 100 мм
• Тип присоединения - под приварку
• Среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды
• Тип управления - С электроприводом
• Применение - водоснабжение, промышленность, Системы отопления
• Проход шара крана - полнопроходной
• Температура рабочей среды - от -20°С до 180°С
• Цвет - серый
• Присоединение - под приварку
• Датчик обратной связи - нет
• Управление - электропривод 220В
• Пропускная способность - 1545 м3/ч
• Взрывозащита - нет
• Класс герметичности - A по ГОСТ 9544
• Водоразборный - нет
• Тип устройства крана - двухходовой
• Тип ISO-фланца арматуры - F10
• Размер вала арматуры (квадрат) - 22х22 мм
• Серия - BV3232P(3pc)-FP-W-ISO-H
• Страна производитель - Россия
• Гарантия - 1 г.
• Срок службы - 5 лет
• Вес - 31.5 кг

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру25 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом ГЗ-ОФ-200/14 М 220В

Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру25 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом ГЗ-ОФ-200/14 М 220В:

• L - 326 мм
• S1 - 212 мм
• S2 - 290 мм

Эскиз габаритов и размеров крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру25 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом ГЗ-ОФ-200/14 М 220В

Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру25 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом ГЗ-ОФ-200/14 М 220В:

Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру25 полнопроходного, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом ГЗ-ОФ-200/14 М 220В

Технические параметры электропривода ГЗ-ОФ-200/14 М:

• Тип электропривода - Четвертьоборотный
• Модель электропривода - ГЗ-ОФ-200/14 М
• Крутящий момент электропривода - 200 Нм
• Тип ISO-фланца электропривода - F07, F10
• Напряжение питания - 220 В
• Мощность электродвигателя - 90 Вт
• Ток электродвигателя - 1.1 А
• Климатическое исполнение - У1
• Максимальный диаметр штока арматуры - 22х22 мм
• Наличие ручного дублера - нет
• Время цикла открытия/закрытия - 14 сек.
• Концевые выключатели - есть
• Степень защиты корпуса - IP67
• Вес электропривода - 14 кг

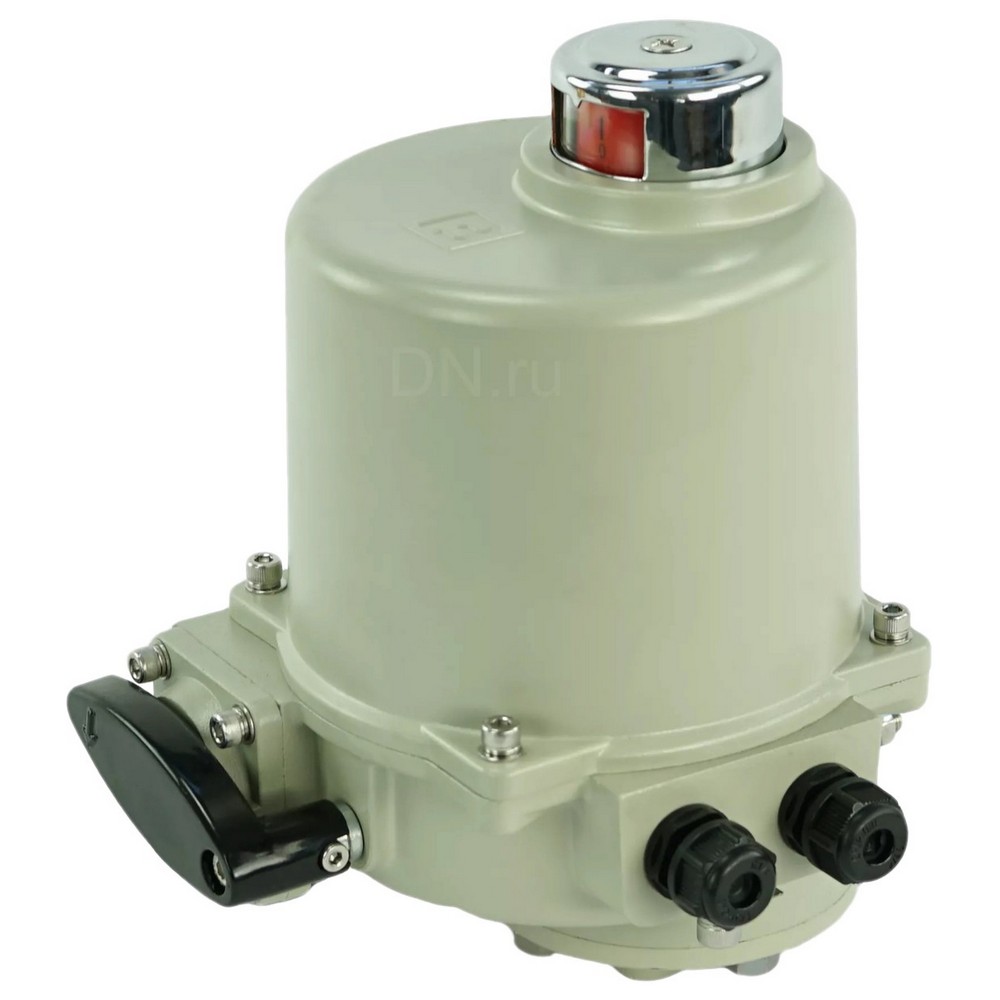

Электропривод ГЗ-ОФ-200/14 М

Габариты и размеры электропривода ГЗ-ОФ-200/14 М:

• S1 - 212 мм
• S3 - 281 мм
• S2 - 290 мм

Эскиз габаритов и размеров электропривода ГЗ-ОФ-200/14 М

Устройство электропривода ГЗ-ОФ-200/14 М:

Эскиз устройство электропривода ГЗ-ОФ-200/14 М
