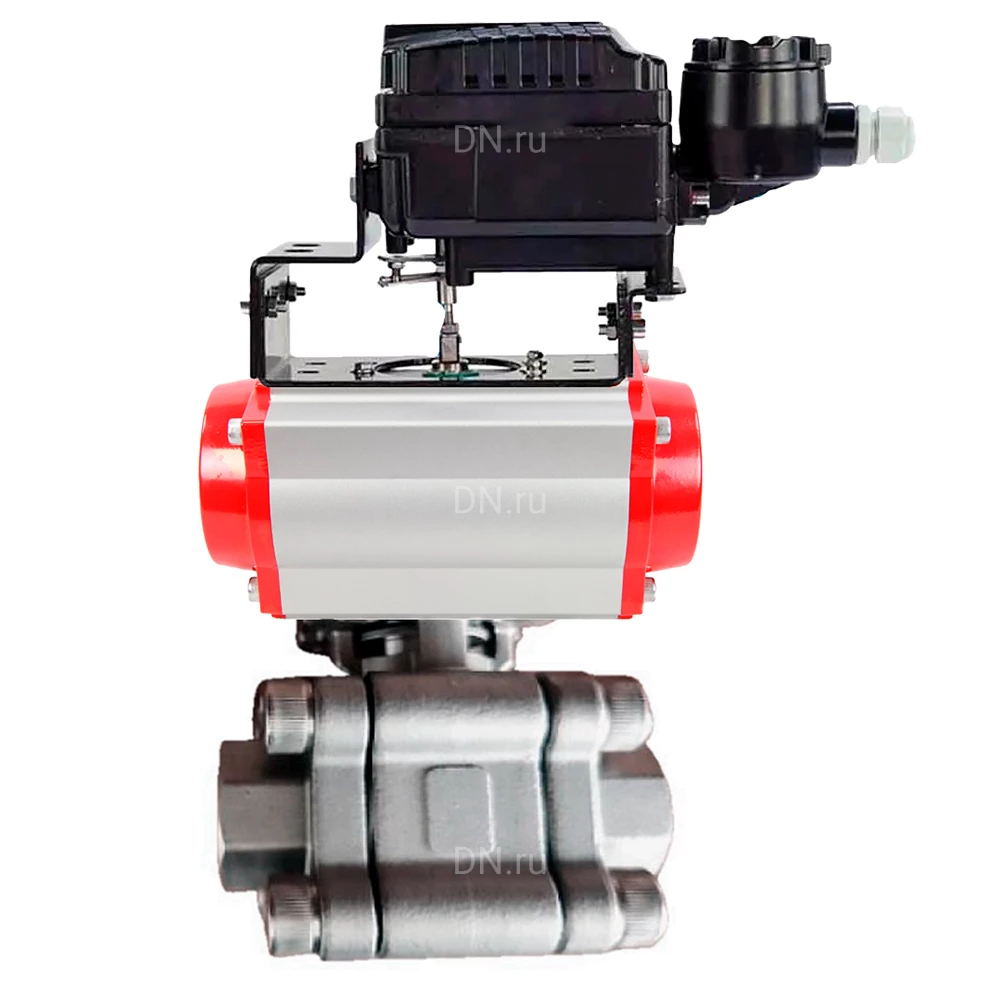

Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-SA-105, электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-SA-105, электропневматическим поворотным позиционером YT-1000RSN без обратной связи
Артикул: D160-73967

Модификация

О товаре

Артикул: D160-73967
Бренд: DN.ru, Россия
Доступность товара: В наличии
Серия бренда: BV3232P(3pc)-FP-SW-ISO-H
Присоединение: под приварку
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 50
Давление условное Ру(Pn), бар: 63
Строительная длина, мм: 140
Проход шара: полнопроходной
Рабочая среда крана: вода, пар, нефтепродукты, нейтральные среды
Тип управления: С пневмоприводом
Устройство крана: двухходовой
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 204 ℃
Применение: водоснабжение, теплоснабжение, пароснабжение
Класс герметичности: A
Все характеристики
на 2025-12-31
104 791,02
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.
Пневмоприводы с возвратными пружинами PA-SA-х используют один порт для подачи среды управления и перемещения в одном направлении, а возврат в исходное положение осуществляется с помощью пружин.
Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические характеристики крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходного, под приварку:

  • Диаметр номинальный - 50 мм
  • Давление номинальное - 63 бар
  • Класс герметичности - "A"
  • Тип уплотнения - PTFE / Фторопласт / Тефлон
  • Серия - BV3232P(3pc)-FP-SW-ISO-H
  • Крутящий момент - 55 Нм
  • Тип ISO-фланца - F05, F07
  • Размер вала (квадрат) - 14х14 мм
  • Присоединение - под приварку
  • Тип устройства крана - двухходовой
  • Проход шара крана - полнопроходной
  • Конструкция крана - Разборный 3-х составной
  • Тип управления - пневмопривод с возвратными пружинами
  • Температура рабочей среды - от -29 до +204 °C
  • Среда - вода, пар, нефтепродукты, нейтральные среды
  • Область применения - водоснабжение, теплоснабжение, пароснабжение
  • Страна производитель - Россия
  • Срок службы - 10 лет
  • Вес крана - 6.8 кг
 Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-SA-105, электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-SA-105, электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Технические характеристики пневмопривода DN.ru PA-SA-105:

  • Модель привода - PA-SA-105
  • Наличие ручного дублера - нет
  • Тип пневмопривода - с возвратными пружинами
  • Подача воздуха - G1/4"
  • Крутящий момент - 63 Нм
  • Тип ISO-фланца - F07, F10
  • Квадрат штока - 22х22 мм
  • Вес привода - 6.9 кг
  • Страна производитель привода - Китай
 Пневмопривод DN.ru PA-SA-105

Пневмопривод DN.ru PA-SA-105

Технические характеристики электропневматического поворотного позиционера DN.ru YT-1000RSN без обратной связи:

  • Входной сигнал управления - 4-20 мА
  • Внутреннее сопротивление - 250 ± 15 Ом
  • Входное давление - 1.4-7 бар
  • Угол хода рычага - 0-90°
  • Резьба подключения сжатого воздуха - 1/4"
  • Резьба подключения манометра - 1/8"
  • Кабельный ввод - G1/2"
  • Тип защиты - IP66
  • Рабочая температура - от -20°C до +70°C
  • Допустимая влажность окружающей среды - 10-90RH
  • Линейность - ±1%
  • Гистерезис - ±1%
  • Чувствительность - ±0.2% F.S
  • Повторяемость - ±0.5%
  • Расход сжатого воздуха - 3 л/мин (при давлении 1.4 бар)
  • Расход воздуха на выходе - 80 л/мин (при давлении 1.4 бар)
  • Материал корпуса - алюминиевое литье
  • Вес - 2.8 кг
 Электропневматический поворотный позиционер DN.ru YT-1000RSN без обратной связи

Электропневматический поворотный позиционер DN.ru YT-1000RSN без обратной связи

Габаритные и установочные размеры крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходного, под приварку:

  • L - 140 мм
  • Ød - 50 мм
  • ØK - 61.1 мм
  • S - 16 мм
 Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-SA-105, электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Эскиз габаритов крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходного, под приварку

Габаритные и установочные размеры пневмопривода DN.ru PA-SA-105:

  • A - 57.5 мм
  • B - 64 мм
  • C - 122.5 мм
  • D - 133 мм
  • E - 153 мм
  • F - 109.5 мм
  • G - 30 мм
  • H - 80 мм
  • I - 70 мм
  • J - 102 мм
  • M - 22х22 мм
  • N - 26 мм
  • Z - 268 мм
  • d - 40 мм
  • K - M8x13
  • L - M10x16
 Пневмопривод DN.ru PA-SA-105

Эскиз габаритов пневмопривода DN.ru PA-SA-105

Габаритные и установочные размеры электропневматического поворотного позиционера DN.ru YT-1000RSN без обратной связи:

  • A - 224.3 мм
  • B - 165.5 мм
  • C - 117.5 мм
  • D - 132.3 мм
  • E - 6 мм
  • F - 122 мм
  • G - 45 мм
  • H - 45 мм
  • I - 23 мм
  • J - 27 мм
  • K - 32.5 мм
  • L - 35.5 мм
  • M - 91.8 мм
  • N - 37.2 мм
  • O - 43.5 мм
  • P - 26.5 мм
  • Q - 33 мм
  • R - 80.25 мм
  • S - 62.5 мм
  • T - 8 мм
 Электропневматический поворотный позиционер DN.ru YT-1000RSN без обратной связи

Эскиз габаритов электропневматического поворотного позиционера DN.ru YT-1000RSN без обратной связи

Материалы деталей крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходного, под приварку:

№ Наименование Материал
1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2,3 Патрубок нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
5 Уплотнительное седло PTFE
6 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Упорная шайба PTFE
8 Кольцеобразное уплотнение FKM
9 Набивка PTFE
10 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11 Дисковая пружина нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12 Предохранительная крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14,15 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
17 Шпилька нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-SA-105, электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Эскиз материалов крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходного, под приварку

Конструкция пневмопривода DN.ru PA-SA-105:

№ п/п Наименование детали Материал
1 Индикаторный винт АБС-пластик
2 Индикатор положения АБС-пластик
3 Пружинный зажим нержавеющая сталь 304
4 Металлическая шайба нержавеющая сталь 304
5 Прижимная шайба инженерный пластик
6 Корпус экструдированный алюминиевый сплав с твердым анодированием
7 Прижимная шайба инженерный пластик
8 Ограничитель легированная сталь
9 Уплотнительное кольцо вала верхнее NBR
10 Антифрикционное кольцо вала верхнее инженерный пластик
11 Вал легированная сталь никелированная
12 Антифрикционное кольцо вала нижнее инженерный пластик
13 Уплотнительное кольцо вала нижнее NBR
14 Заглушка NBR
15 Уплотнительное кольцо регулировочных винтов NBR
16 Шайба регулировочного винта нержавеющая сталь 304
17 Стопорная гайка регулировочного винта нержавеющая сталь 304
18 Винт регулировочный нержавеющая сталь 304
19 Поршень алюминиевый сплав, литой под давлением
20 Направляющая накладка поршня инженерный пластик
21 Антифрикционное кольцо поршня инженерный пластик
22 Уплотнительное кольцо поршня NBR
23 Комплект пружин пружинная сталь
24 Уплотнительное кольцо крышки NBR
25 Торцевая крышка литой алюминий с полиэфирным покрытием
26 Винт крышки нержавеющая сталь 304
27 Стопорный винт нержавеющая сталь 304
28 Адаптер углеродистая сталь
Пневмопривод DN.ru PA-SA-105

Эскиз пневмопривода DN.ru PA-SA-105

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru
Сертификат соответствия требованиям промышленной безопасности и разрешение на применение знака соответствия Экопромбезопасность на продукцию DN.RU
Декларация о соответствии на краны шаровые DN.ru
Декларация о соответствии на электропневматические поворотные позиционеры DN.ru YT-1000
Паспорт на электропневматические поворотные позиционеры DN.ru YT-1000 с обратной связью/без обратной связи, для пневмоприводов поворотного типа, управляющий сигнал 4-20 мА, без взрывозащиты
Паспорт на кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 нержавеющая сталь, полнопроходной, под приварку SW, с ISO-фланцем и рукояткой
Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru
Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru
Декларация о соответствии на пневмоприводы DN.ru DA
Паспорт на пневмоприводы DN.ru двойного действия PA-DA-XXX и с возвратными пружинами PA-SA-XXX

Аналоги

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду50, Ру63, применение - водоснабжение, теплоснабжение, пароснабжение, тип присоединения - под приварку, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - пневмопривод с возвратными пружинами, водоразборный - нет, наличие колонки управления - нет, тип устройства крана - двухходовой, конструкция - Разборный 3-х составной
