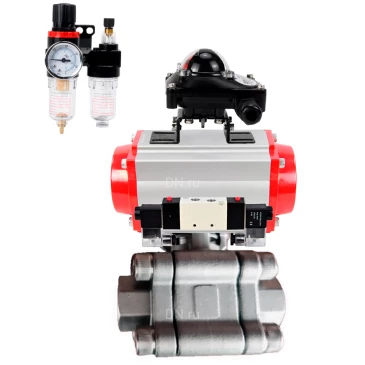

Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 220В, БКВ APL-210N, БПВ AFC2000

Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 220В, БКВ APL-210N, БПВ AFC2000
Артикул: D160-73645

Модификация

О товаре

Артикул: D160-73645
Бренд: DN.ru, Россия
Доступность товара: В наличии
Серия бренда: BV3232P(3pc)-FP-SW-ISO-H
Присоединение: под приварку
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 80
Давление условное Ру(Pn), бар: 63
Строительная длина, мм: 185
Проход шара: полнопроходной
Рабочая среда крана: вода, пар, нефтепродукты, нейтральные среды
Тип управления: С пневмоприводом
Устройство крана: двухходовой
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 204 ℃
Применение: водоснабжение, теплоснабжение, пароснабжение
Класс герметичности: A
Все характеристики
на 2025-12-31
144 583,8
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.
Пневмоприводы двойного действия PA-DA-х используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.
Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора.
Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.
Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические характеристики крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходного, под приварку:

  • Диаметр номинальный - 80 мм
  • Давление номинальное - 63 бар
  • Класс герметичности - "A"
  • Тип уплотнения - PTFE / Фторопласт / Тефлон
  • Серия - BV3232P(3pc)-FP-SW-ISO-H
  • Крутящий момент - 105 Нм
  • Тип ISO-фланца - F07, F10
  • Размер вала (квадрат) - 17х17 мм
  • Присоединение - под приварку
  • Тип устройства крана - двухходовой
  • Проход шара крана - полнопроходной
  • Конструкция крана - Разборный 3-х составной
  • Тип управления - пневмопривод двойного действия
  • Температура рабочей среды - от -29 до +204 °C
  • Среда - вода, пар, нефтепродукты, нейтральные среды
  • Область применения - водоснабжение, теплоснабжение, пароснабжение
  • Страна производитель - Россия
  • Срок службы - 10 лет
  • Вес крана - 12.3 кг
 Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 220В, БКВ APL-210N, БПВ AFC2000

Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 220В, БКВ APL-210N, БПВ AFC2000

Технические характеристики пневмопривода DN.ru PA-DA-105:

  • Модель привода - PA-DA-105
  • Наличие ручного дублера - нет
  • Тип пневмопривода - двойного действия
  • Подача воздуха - G1/4"
  • Крутящий момент - 198 Нм
  • Тип ISO-фланца - F07, F10
  • Квадрат штока - 22х22 мм
  • Вес привода - 6.8 кг
  • Страна производитель привода - Китай
 Пневмопривод DN.ru PA-DA-105

Пневмопривод DN.ru PA-DA-105

Технические характеристики пневмораспределителя DN.ru 4V320-10 220В:

  • Модель пневмораспределителя - 4V320-10 220В
  • Тип пневмораспределителя - золотниковый
  • Максимальное давление - 12 бар
  • Рабочее давление - 1.5 ÷ 8 бар
  • Рабочая среда - очищенный воздух (тонкость очистки 40 мкм)
  • Температура окружающей среды - от -5 до +50 ⁰C
  • Частота срабатывания - 5 циклов/с
  • Степень защиты - IP65
  • Управление - двустороннее электромагнитное
  • Материал корпуса - алюминевый сплав и технополимер
  • Время отклика - 0,05 с
  • Напряжение питания - 220В
  • Вес пневмораспределителя - 1.2 кг
 Пневмораспределитель DN.ru 4V320-10 220В

Пневмораспределитель DN.ru 4V320-10 220В

Технические характеристики блока концевых выключателей DN.ru APL-210N:

  • Модель блока концевых выключателей - APL-210N
  • Защита - всепогодный IP65
  • Температура окружающей среды - от -40°C до +80°C
  • Резьба кабельного ввода - 2 x NPT1/2”
  • Клеммная колодка - 8 ячеек 0.08-2.6мм2
  • Напряжение - 12В, 24В, 38В, 48В, 110В, 220В, 250В
  • Датчик - 2 SPDT электромеханических микровыключателя OMRON V151-1C25
  • Внешнее покрытие - Полиэстеровое покрытие (чёрный)
  • Вал - Стандартный (17 мм)
  • Вес - 0.22 кг
 Блок концевых выключателей DN.ru APL-210N

Блок концевых выключателей DN.ru APL-210N

Технические характеристики блока подготовки воздуха DN.ru AFC2000:

  • Рабочее давление - 8 бар
  • Максимальное давление - 10 бар
  • Регулируемый диапазон давления - 0.5...9 бар
  • Давление разрушения - 15 бар
  • Рабочая температура - от -5°C до +60°C
  • Подсоединение воздуха - 1/4"
  • Размер фильтруемых частиц - 40 мкм
  • Вязкость масла - ISO VG 32
  • Вес - 0.395 кг
 Блок подготовки воздуха DN.ru AFC2000

Блок подготовки воздуха DN.ru AFC2000

Габаритные и установочные размеры крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходного, под приварку:

  • L - 185 мм
  • Ød - 80 мм
  • ØK - 89.3 мм
  • S - 16 мм
 Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 220В, БКВ APL-210N, БПВ AFC2000

Эскиз габаритов крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходного, под приварку

Габаритные и установочные размеры пневмопривода DN.ru PA-DA-105:

  • A - 57.5 мм
  • B - 64 мм
  • C - 122.5 мм
  • D - 133 мм
  • E - 153 мм
  • F - 109.5 мм
  • G - 30 мм
  • H - 80 мм
  • I - 70 мм
  • J - 102 мм
  • M - 22х22 мм
  • N - 26 мм
  • Z - 268 мм
  • d - 40 мм
  • K - M8x13
  • L - M10x16
 Пневмопривод DN.ru PA-DA-105

Эскиз габаритов пневмопривода DN.ru PA-DA-105

Габаритные и установочные размеры пневмораспределителя DN.ru 4V320-10 220В:

  • A - 71.9 мм
  • B - 45 мм
  • C - 94.4 мм
  • D - 27 мм
  • E - 69 мм
  • F - 40 мм
  • H - 82.4 мм
  • I - 24 мм
  • K - 40 мм
  • L - 188.8 мм
  • M - 69.4 мм
  • N - 50 мм
  • O - 82.4 мм
  • P - 24 мм
  • S - 20 мм
  • T - 6.5 мм
  • U - 2.4 мм
  • V - 4 мм
 Пневмораспределитель DN.ru 4V320-10 220В

Эскиз габаритов пневмораспределителя DN.ru 4V320-10 220В

Габаритные и установочные размеры блока концевых выключателей DN.ru APL-210N:

  • Глубина - 112 мм
  • Высота - 77 мм
  • Ширина - 88 мм
 Блок концевых выключателей DN.ru APL-210N

Эскиз габаритов блока концевых выключателей DN.ru APL-210N

Габаритные и установочные размеры блока подготовки воздуха DN.ru AFC2000:

  • A - 162 мм
  • B - 88 мм
  • C - 139 мм
  • D - 31 мм
  • E - 53.5 мм
  • F - 12 мм
  • G - 8 мм
  • H - 7 мм
  • I - 13.3 мм
  • J - 39 мм
  • K - 5 мм
  • L - 40 мм
  • M - 32 мм
  • N - 53 мм
  • O - 29 мм
  • P - 6 мм
  • R - 41.5 мм
 Блок подготовки воздуха DN.ru AFC2000

Эскиз габаритов блока подготовки воздуха DN.ru AFC2000

Материалы деталей крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходного, под приварку:

№ Наименование Материал
1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2,3 Патрубок нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
5 Уплотнительное седло PTFE
6 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Упорная шайба PTFE
8 Кольцеобразное уплотнение FKM
9 Набивка PTFE
10 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11 Дисковая пружина нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12 Предохранительная крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14,15 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
17 Шпилька нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 220В, БКВ APL-210N, БПВ AFC2000

Эскиз материалов крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходного, под приварку

Конструкция пневмопривода DN.ru PA-DA-105:

№ п/п Наименование детали Материал
1 Индикаторный винт АБС-пластик
2 Индикатор положения АБС-пластик
3 Пружинный зажим нержавеющая сталь 304
4 Металлическая шайба нержавеющая сталь 304
5 Прижимная шайба инженерный пластик
6 Корпус экструдированный алюминиевый сплав с твердым анодированием
7 Прижимная шайба инженерный пластик
8 Ограничитель легированная сталь
9 Уплотнительное кольцо вала верхнее NBR
10 Антифрикционное кольцо вала верхнее инженерный пластик
11 Вал легированная сталь никелированная
12 Антифрикционное кольцо вала нижнее инженерный пластик
13 Уплотнительное кольцо вала нижнее NBR
14 Заглушка NBR
15 Уплотнительное кольцо регулировочных винтов NBR
16 Шайба регулировочного винта нержавеющая сталь 304
17 Стопорная гайка регулировочного винта нержавеющая сталь 304
18 Винт регулировочный нержавеющая сталь 304
19 Поршень алюминиевый сплав, литой под давлением
20 Направляющая накладка поршня инженерный пластик
21 Антифрикционное кольцо поршня инженерный пластик
22 Уплотнительное кольцо поршня NBR
23 Комплект пружин пружинная сталь
24 Уплотнительное кольцо крышки NBR
25 Торцевая крышка литой алюминий с полиэфирным покрытием
26 Винт крышки нержавеющая сталь 304
27 Стопорный винт нержавеющая сталь 304
28 Адаптер углеродистая сталь
Пневмопривод DN.ru PA-DA-105

Эскиз пневмопривода DN.ru PA-DA-105

Паспорта и сертификаты

Паспорт на блок концевых выключателей DN.ru APL-210N
Декларация о соответствии на пневмораспределители DN.ru
Декларация о соответствии на блоки концевых выключателей DN.ru
Паспорт на пневмораспределитель DN.ru 4V320-8/10 AC220V с двусторонним ЭМУ
Декларация о соответствии на воздушный фильтр (влагоотделитель) AFC2000
Паспорт на блок подготовки воздуха AFC2000
Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru
Сертификат соответствия требованиям промышленной безопасности и разрешение на применение знака соответствия Экопромбезопасность на продукцию DN.RU
Декларация о соответствии на краны шаровые DN.ru
Паспорт на кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 нержавеющая сталь, полнопроходной, под приварку SW, с ISO-фланцем и рукояткой
Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru
Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru
Декларация о соответствии на пневмоприводы DN.ru DA
Паспорт на пневмоприводы DN.ru двойного действия PA-DA-XXX и с возвратными пружинами PA-SA-XXX

Аналоги

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду80, Ру63, применение - водоснабжение, теплоснабжение, пароснабжение, тип присоединения - под приварку, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - пневмопривод двойного действия, водоразборный - нет, наличие колонки управления - нет, тип устройства крана - двухходовой, конструкция - Разборный 3-х составной

149,000
119,200
89,400
59,600
29,800
0
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4M310-08 24В
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4M310-08 220В
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, ALS200D
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4V320-08 220В
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4V320-10 220В
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, APL-210N
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4M310-08 24В, AFC2000
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4M310-08 220В, AFC2000
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4M310-08 24В, ALS200D
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4M310-08 220В, ALS200D
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4M310-08 24В, APL-210N
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4M310-08 220В, APL-210N
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4V320-08 220В, AFC2000
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4V320-10 220В, AFC2000
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4V320-08 220В, ALS200D
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4V320-10 220В, ALS200D
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4V320-08 220В, APL-210N
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4V320-10 220В, APL-210N
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, APL-410N EX
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, MON
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, APL-510N EX
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4M310-08 24В, APL-210N, AFC2000
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4M310-08 220В, APL-210N, AFC2000
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4M310-08 24В, APL-410N EX
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4M310-08 220В, APL-410N EX
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4M310-08 24В, MON
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4M310-08 220В, MON
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4M310-08 24В, APL-510N EX
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4M310-08 220В, APL-510N EX
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4V320-08 220В, APL-210N, AFC2000
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4V320-10 220В, APL-210N, AFC2000
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4V320-08 220В, APL-410N EX
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4V320-10 220В, APL-410N EX
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4V320-08 220В, MON
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4V320-10 220В, MON
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4V320-08 220В, APL-510N EX
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4V320-10 220В, APL-510N EX
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, APL-210N, MON
DN.ru
BV3232P(3pc)-FP-SW-ISO-H с PA-DA, 4M310-08 24В, APL-410N EX, AFC2000

Доставка

Условия доставки:

Мы осуществляем доставку по Москве, Московской области, и другим регионам Российской Федерации.

Доставка по г.Москва (в пределах МКАД) и МО осуществляется собственным транспортом или курьером.

Доставка в другие регионы осуществляется при помощи транспортных компаний (СДЭК, Деловые линии, Байкал Сервис).

Самовывоз. Вы сможете самостоятельно забрать заказ оформив самовывоз с нашего склада или пункта выдачи заказов.

Быстрый заказ

Вы можете отправить нам запрос на необходимые позиции и наш менеджер свяжется с вами в ближайшее время для формирования заказа

Нажмите, чтобы загрузить файлы или перетащите сюда
Максимальный размер файла - 10 Мб. Типы файлов: jpg, jpeg, png, xls, xlsx, doc, docx, pdf.
